一份4层框剪结构武警营房结构CAD施工图纸(7度抗震)

[复制链接]

0

主题

0

帖子

1214

积分

超级版主

Rank: 8Rank: 8

积分
1214
发表于 2020-3-10 12:32:42 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

某地武警营房全套施工图,该项目为钢筋混凝土框架-剪力墙结构。建筑抗震设防类别:丙类。抗震等级:框架为三级,剪力墙为二级。建筑物的耐火等级:二级。主要结构构件的耐火极限:柱3小时;梁2小时;楼板1.5小时。
结构施工图24张,包括资料目录、 结构设计说明 、基础平面布置图、基础详图、结构平面布置图、楼梯间出屋面和屋顶构架 平面布置图 、剪力墙/柱平法施工图、柱剖面配筋图、梁平法施工图、楼梯间出屋面和屋顶构架梁平法施工图、 楼梯详图 等。

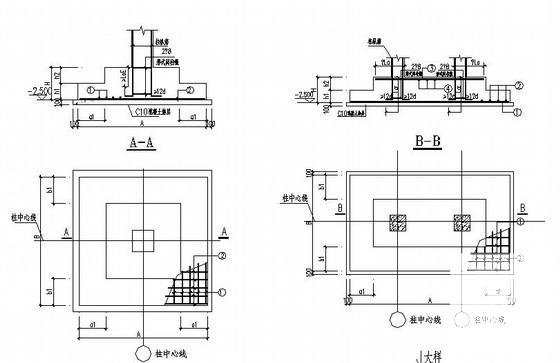

第 1 张图
第 1 张图

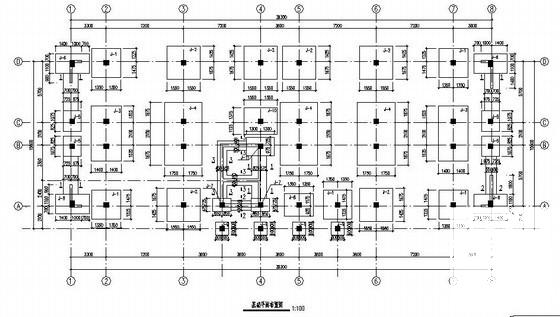

第 2 张图
第 2 张图

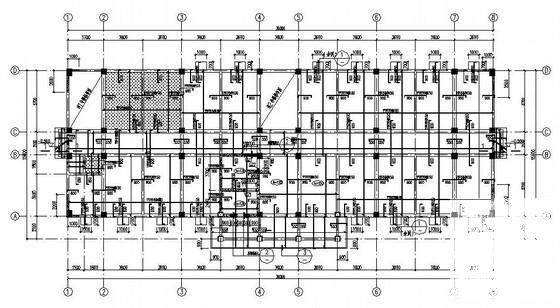

第 3 张图
第 3 张图

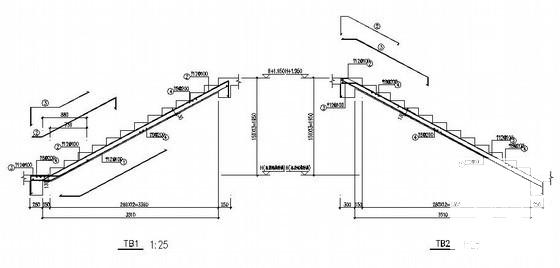

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-10 12:32:42上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcw0dc2c2d0scs02e.rar

2.77 MB

下载  售价: 100 积分    赚积分
