一份5层框架结构综合楼CAD施工图纸（带裙楼及建筑图纸）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：8度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：42张
• 设计年代：近代

附件详情

附件详情：该项目为六层框架结构综合楼项目，分别带地上一层及地上二层的裙楼，地基基础形式为筏板基础，基础设计等级为甲级，抗震设防烈度为8度，建筑场地为Ⅲ类。

该资料包含：结构设计总说明，基础布置图，基础筏板布置图，顶板梁配筋图，楼梯剖面图及建筑图等共计42张图。

顶板配筋图

顶板梁配筋图

地下室框架柱,剪力墙布置图

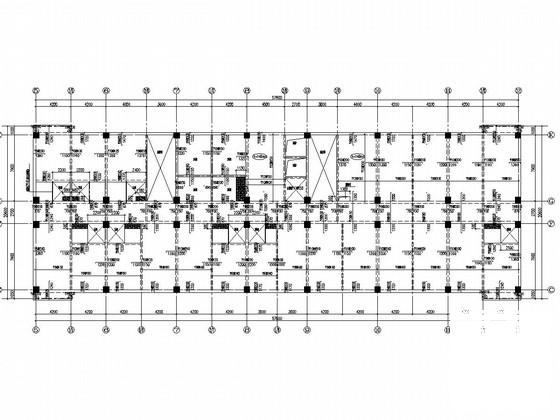

第 1 张图

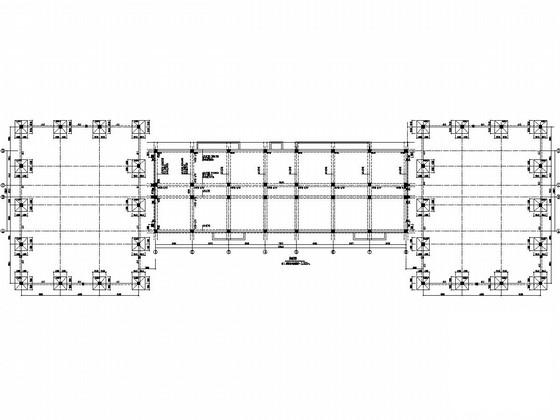

第 2 张图

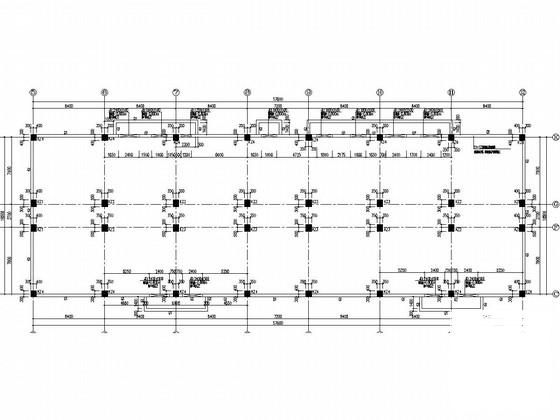

第 3 张图

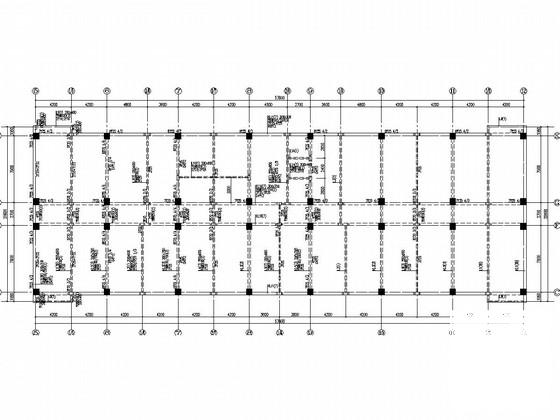

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
