高层商业中心带裙楼12层框架结构施工方案大样图dwg格式CAD(7度抗震)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：高层建筑
• 地上层数：12层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 地下室功能：人防,车库

该资料为高层商业中心带裙楼12层框架结构施工图。

该项目地下1层,地上12层,室内外高差1200mm, 建筑物高度48.8m。

该项目使用用途为商场，存在大空间，对于结构布置有一定的学习参考意义。

图纸说明详细，图纸完整，节点大样清晰。

结构平面图

结构配筋图

结构平面图2

结构配筋图2

结构柱布置图

地下室底板结构平面

基础大样图

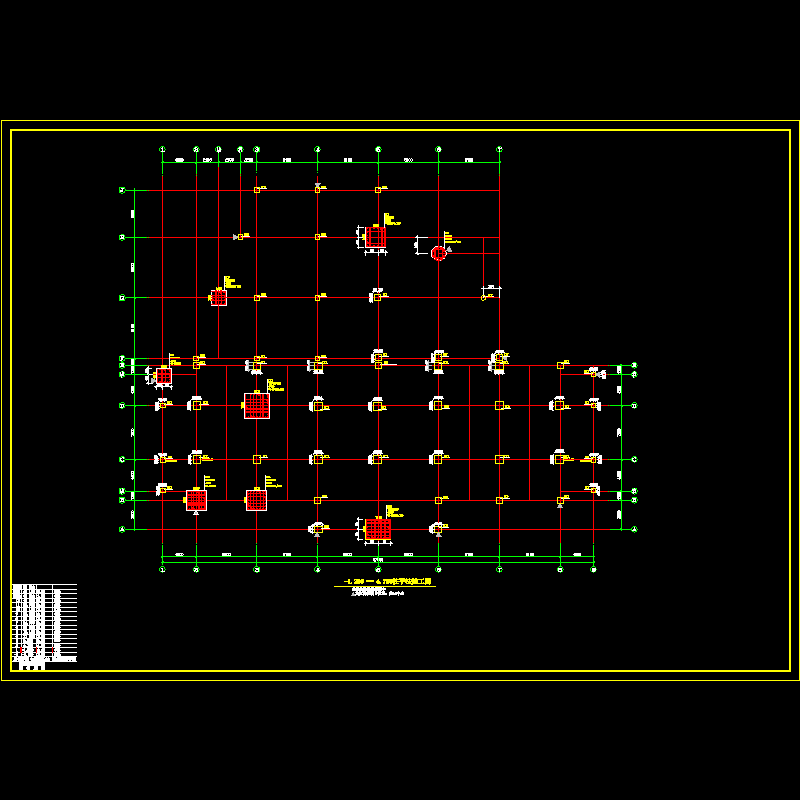

-1.250─4.750柱平法施工图.dwg

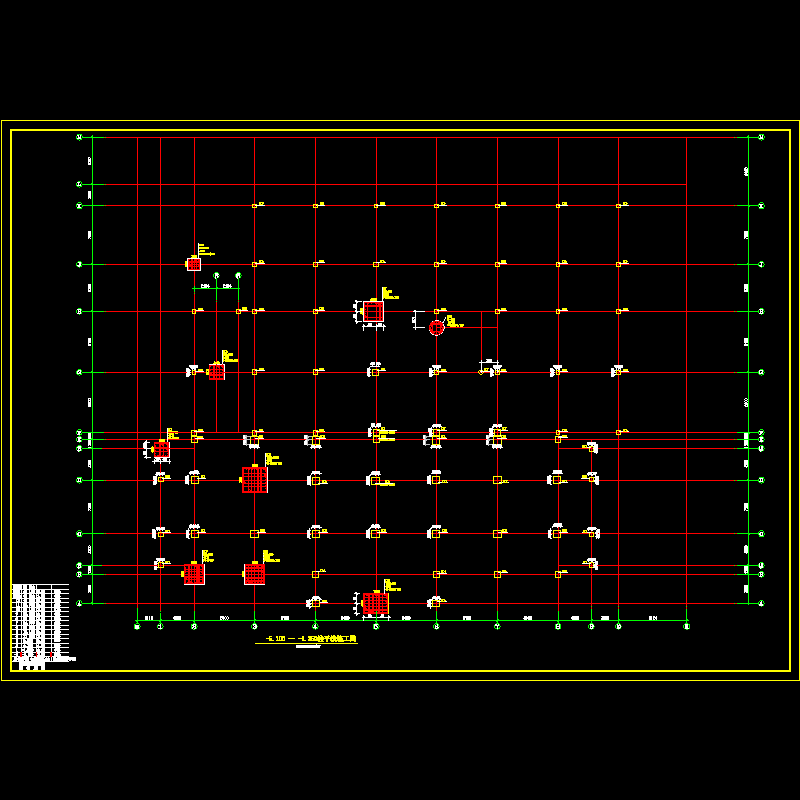

-5.100 ─ -1.250柱平法施工图.dwg

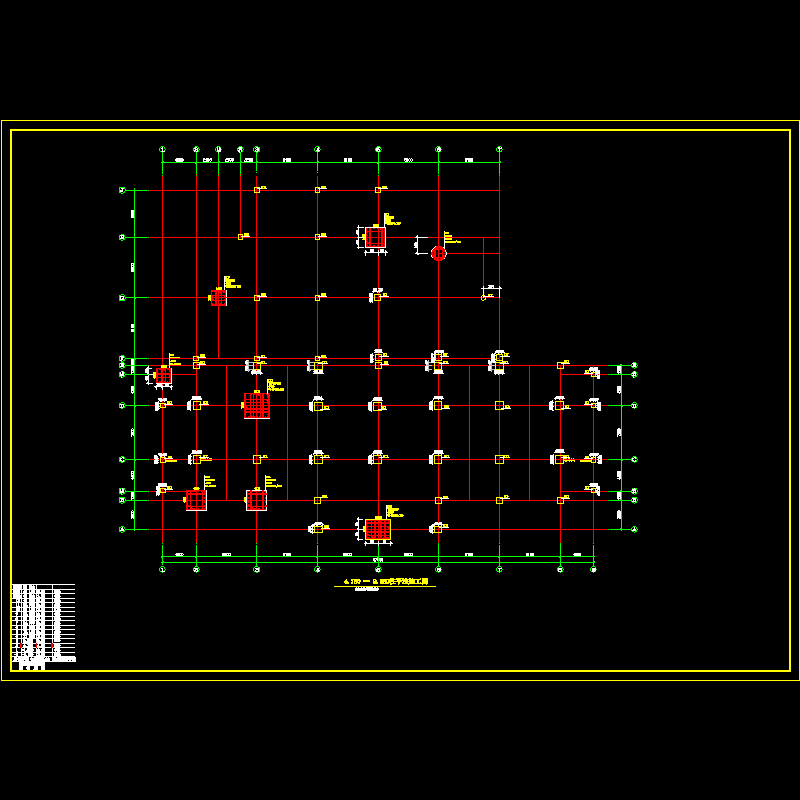

4.750─9.550柱平法施工图.dwg

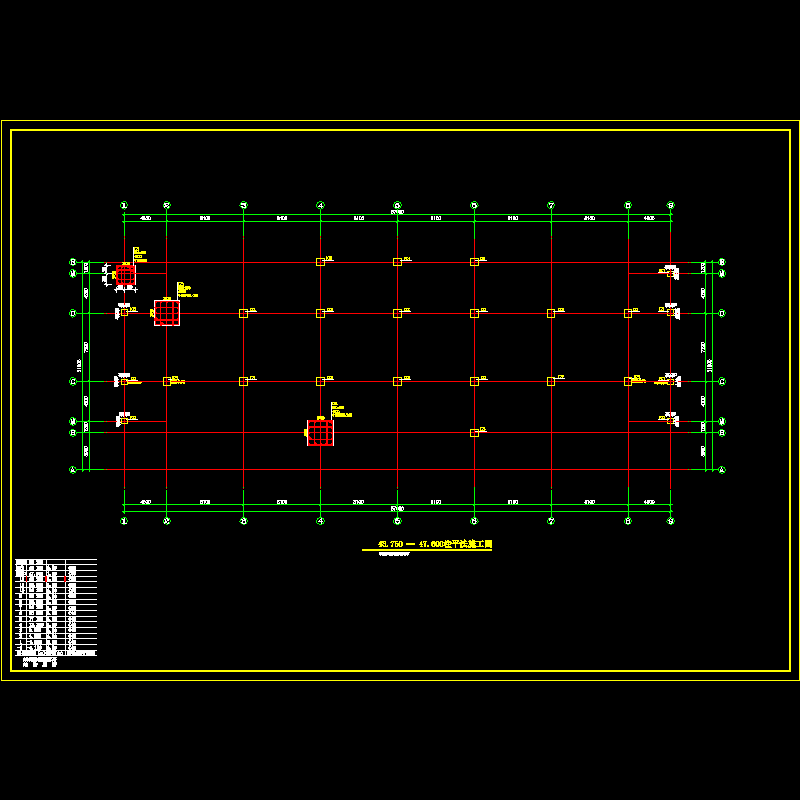

43.750─47.600柱平法施工图.dwg

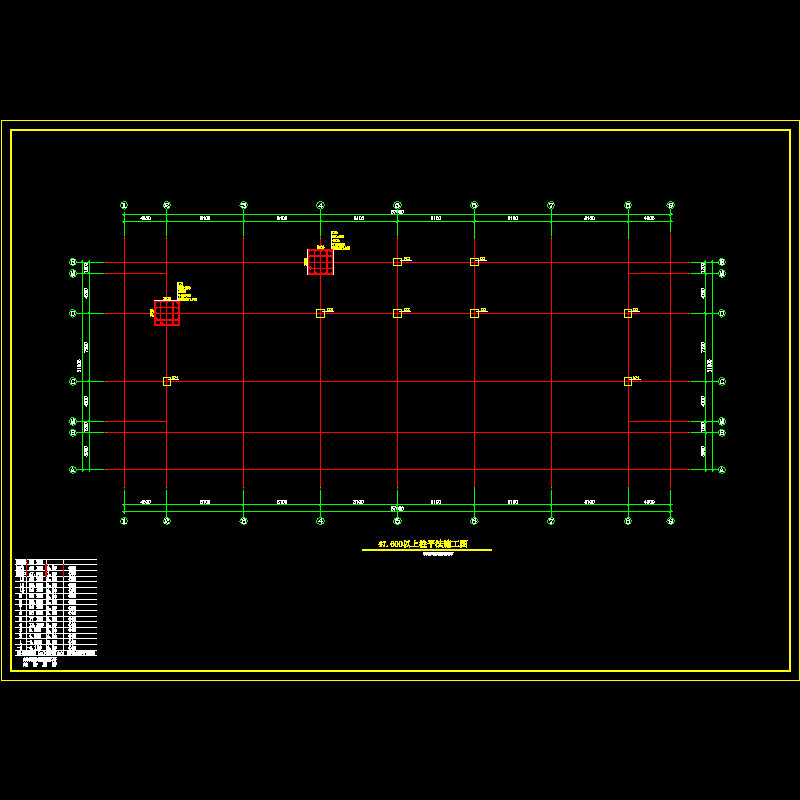

47.600以上柱平法施工图.dwg

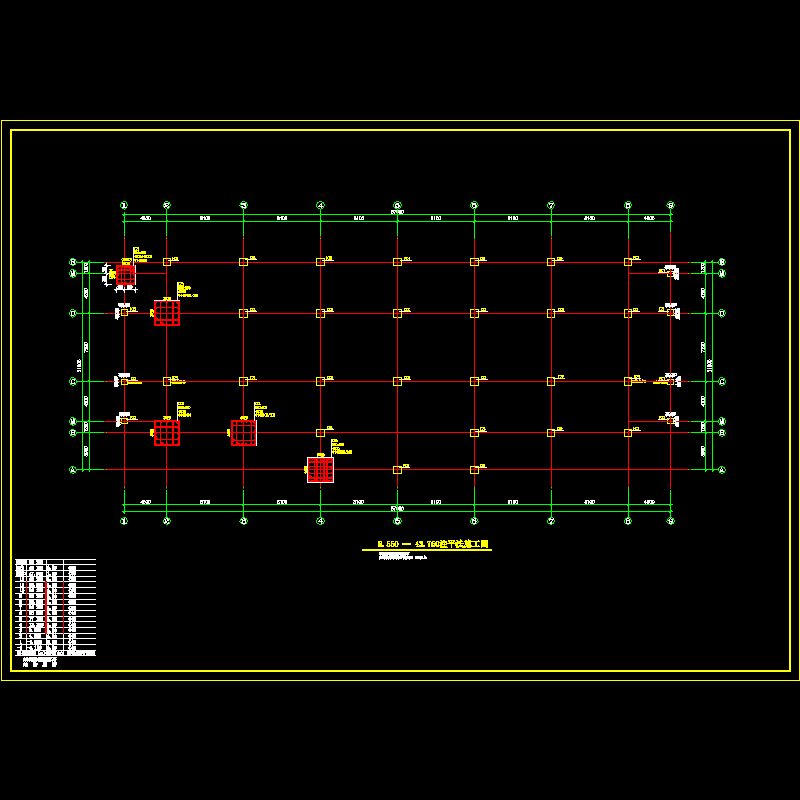

9.550─43.750柱平法施工图.dwg

三层梁平法施工图.dwg

三层结构平面.dwg

主楼楼梯平面.dwg

二层梁平法施工图.dwg

二层结构平面.dwg

十二层梁平法施工图.dwg
