三十层框架结构商业中心结构施工方案大样图CAD
-
建筑类别：商业
-
建筑高度类型：高层建筑
-
建筑地上层数：30层
-
建筑地下层数：3层
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构,钢结构,混合结构
-
钢筋混凝土结构：框架
-
钢结构：网架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：39张
-
设计年代：近代
该附件为
30层框架结构商业中心
结构施工图
CAD2019
项目概要：该项目位于贵州省，作蔬菜交易中心，建筑设计结构形式为框架结构，基础采用柱下独基及墙下条基，该项目可不考虑抗浮设计。
主要包括：基础平面布置图、基顶~坡屋面标高墙柱平面布置图、标高梁平法施工图、坡屋面标高梁平法施工图、标高板施工图、坡屋面标高板施工图、基顶~标高墙柱平面布置图、网架
结构设计说明
、支反力布置图、轴测图、节点编号图、杆件截面图、弦杆长度图、腹杆长度图、结构布置图等
CAD格式，39张图纸
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

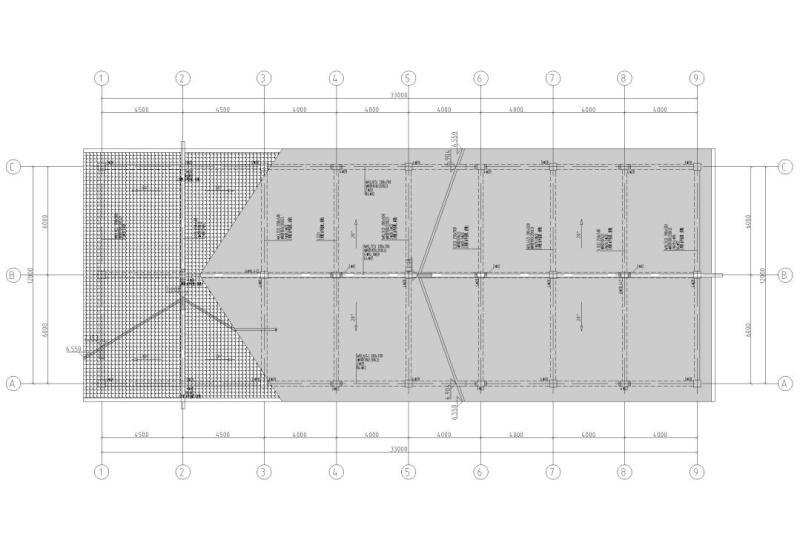

框架结构方案图 - 1 -

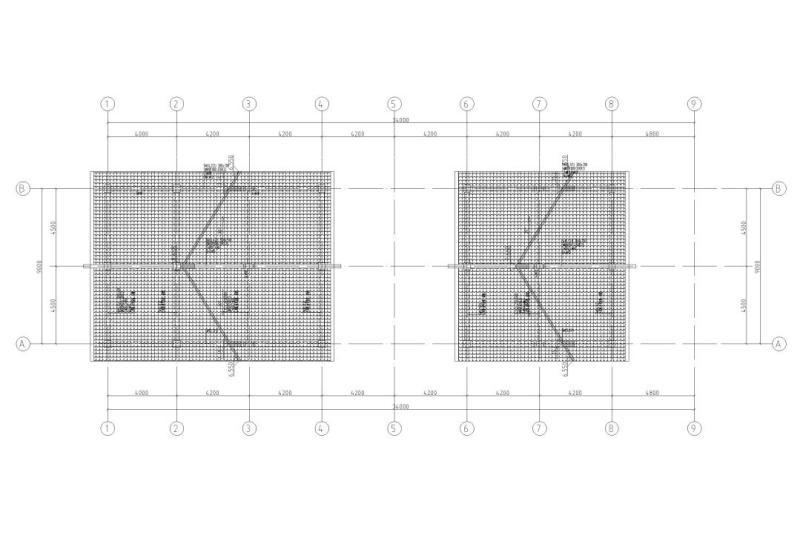

框架结构方案图 - 2 -

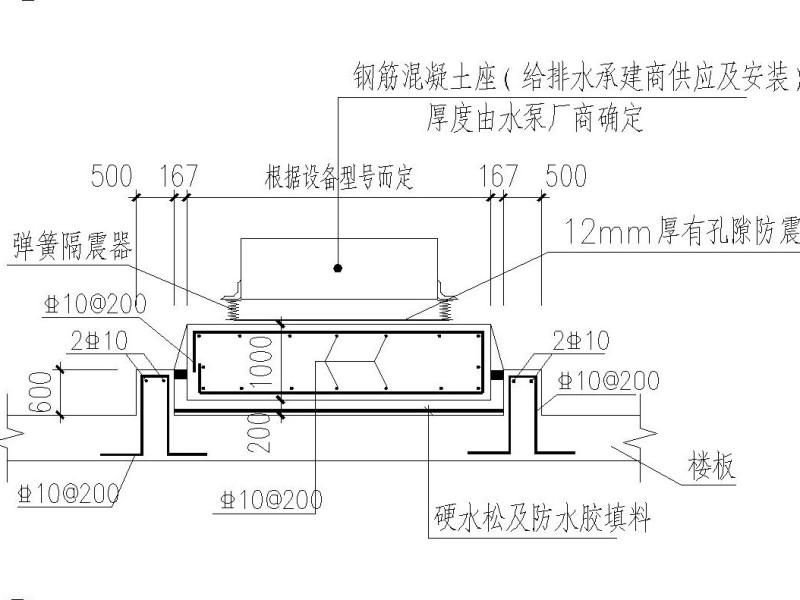

框架结构方案图 - 3 -

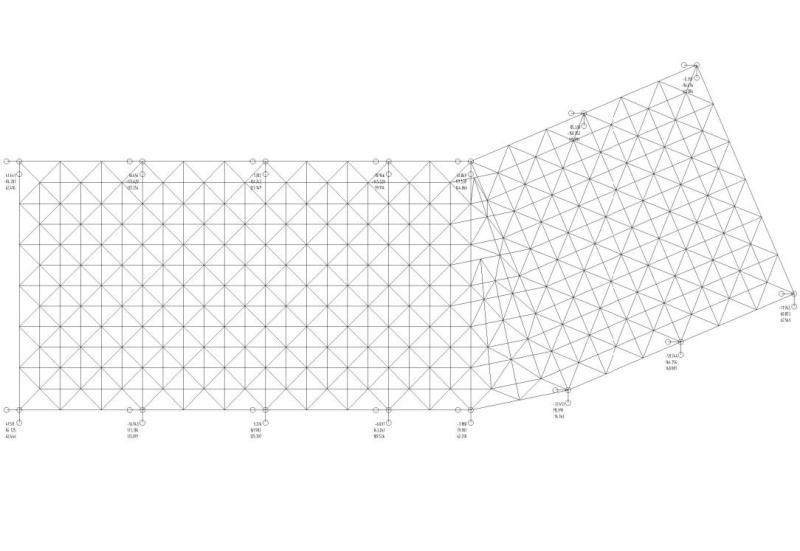

框架结构方案图 - 4 -

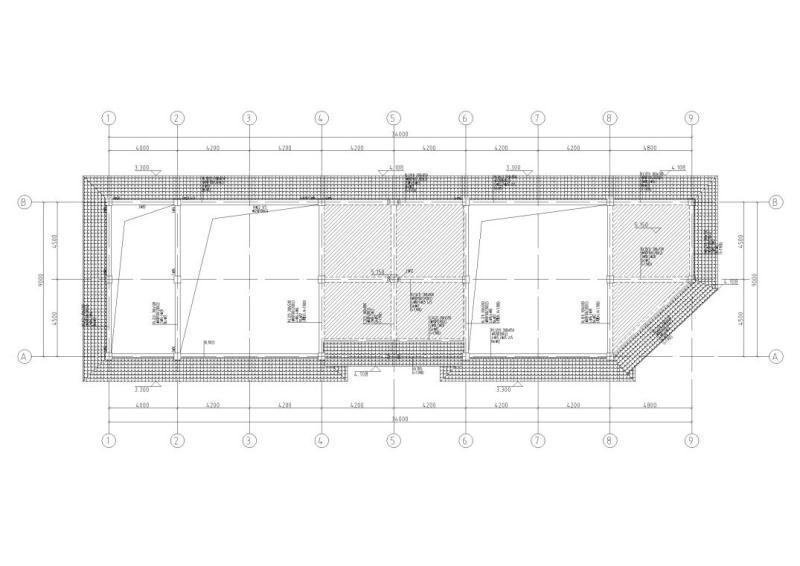

框架结构方案图 - 5 -
框架结构方案图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：9.29 MB
- 收藏次数：0
-
文件名称：
附件-996505595087809577.dwg
