一份光伏材料公司办公楼宿舍楼综合楼水暖CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 设计内容：采暖
• 采暖系统：散热器供暖
• 特殊系统：给排水系统
• 项目所在地：新疆

附件详情

某光伏材料公司办公楼宿舍楼综合楼水暖图纸，项目地址：奎屯市。采暖热媒为95-70°C的热水,采暖热负荷为:N1=148922W，系统阻力为8000Pa。N2=93430W,系统阻力为10000Pa.总建筑面积3753.53m ,单位面积耗热量为64.56w/m.室外采暖设计温度-24℃。

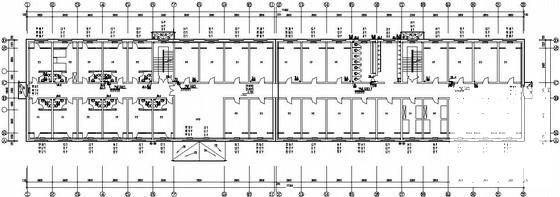

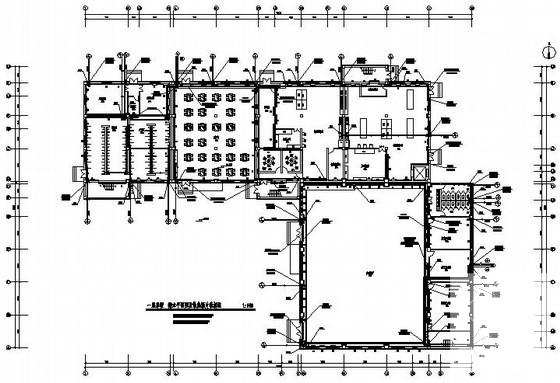

水暖平面图

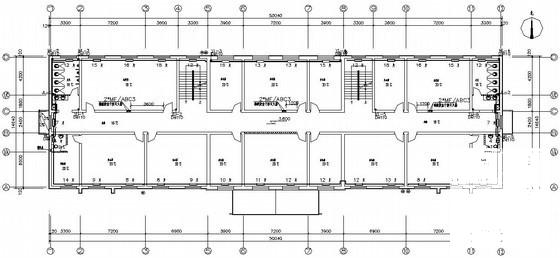

一层采暖标注图

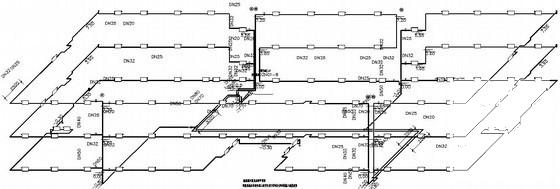

采暖系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
