公司轻钢结构节点图纸集(隔热材料)()

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某公司轻钢结构节点图集 　　该资料包含：柱脚节点、支撑连接节点、牛腿连接节点、屋脊梁、柱连接节点、梁、内柱连接节点、高低跨梁、柱连接节点、牛腿连接节点、山墙柱与梁连接节点、檩条连接件节点、隅撑连接节点、系杆连接图、面板与下脚墙连接节点、面板、窗、檩条间连接节点、檐口节点、 　　带隔热材料面板安装节点、通风器节点、其他连接节点共20余张图纸。

4-1.dwg

4-10.dwg

4-11.dwg

4-12.dwg

4-13.dwg

4-14.dwg

4-15.dwg

4-16.dwg

4-17-18.dwg

4-19.dwg

4-20-21.dwg

4-22.dwg

4-23.dwg

4-24.dwg

4-25.dwg

4-3.dwg

4-4-9.dwg

新块.dwg

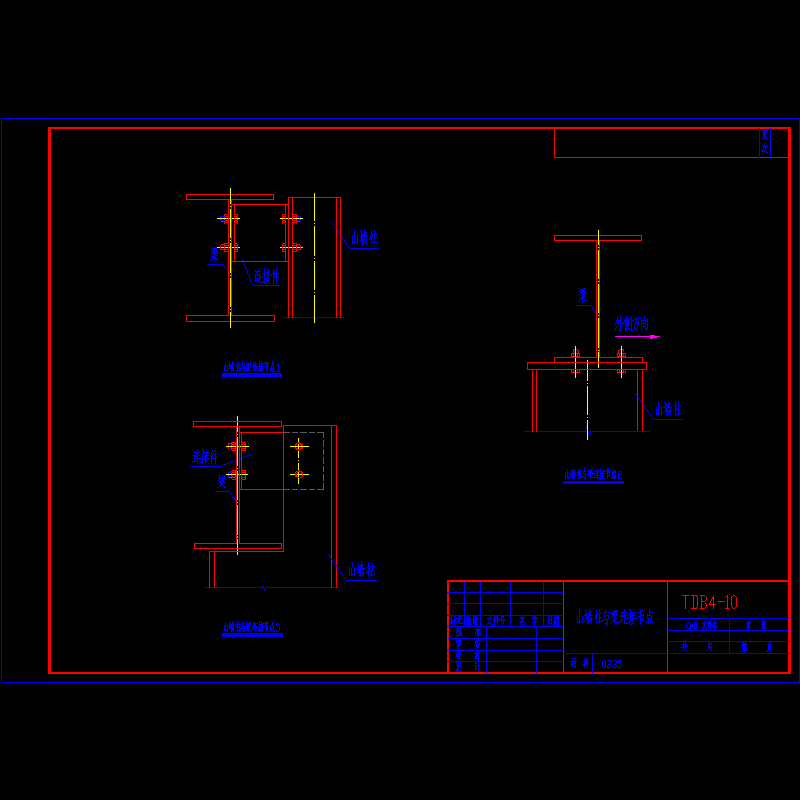

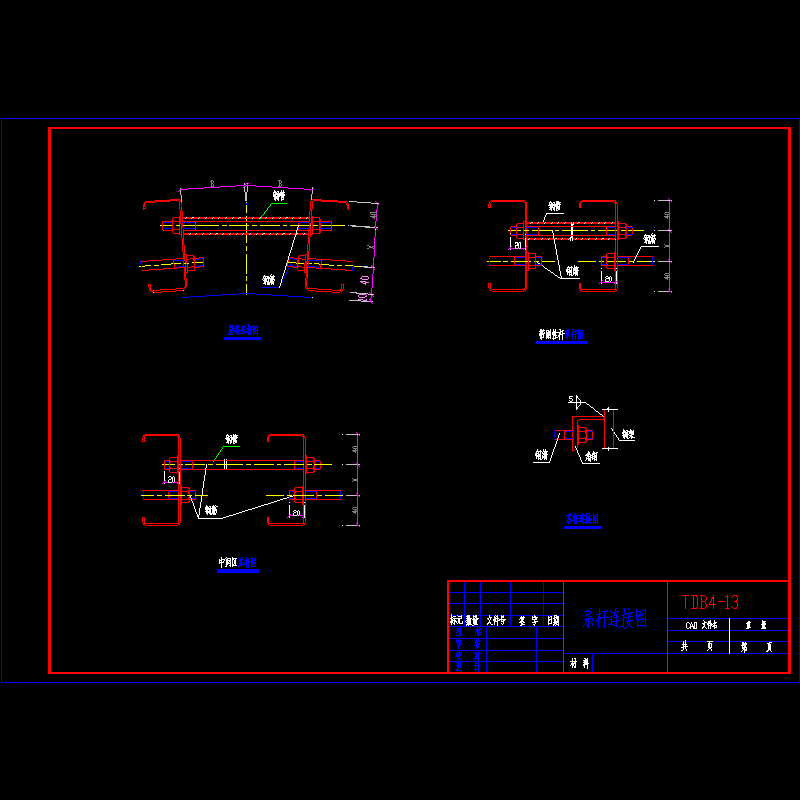

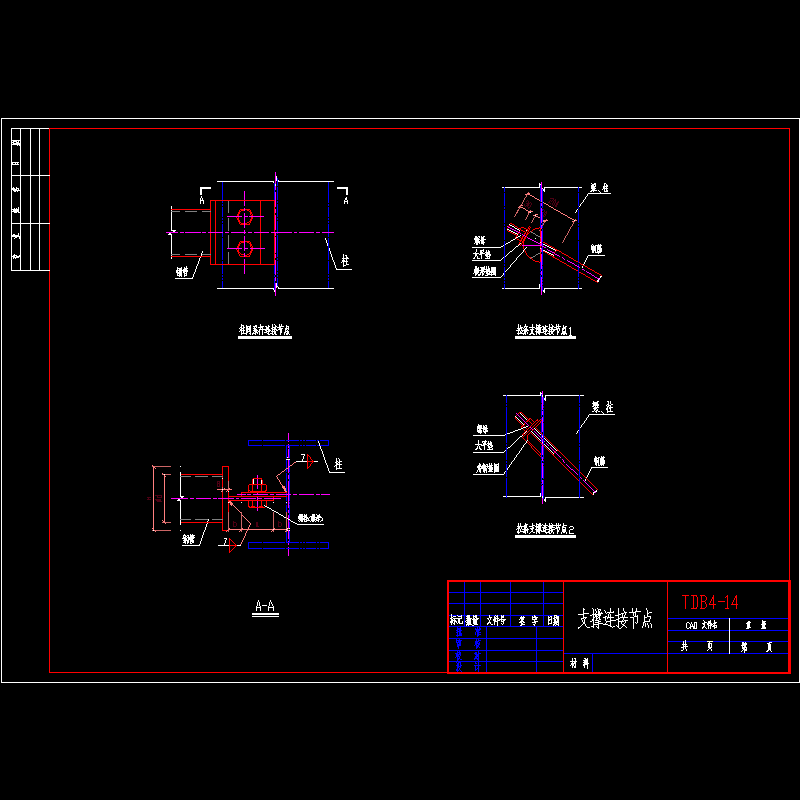

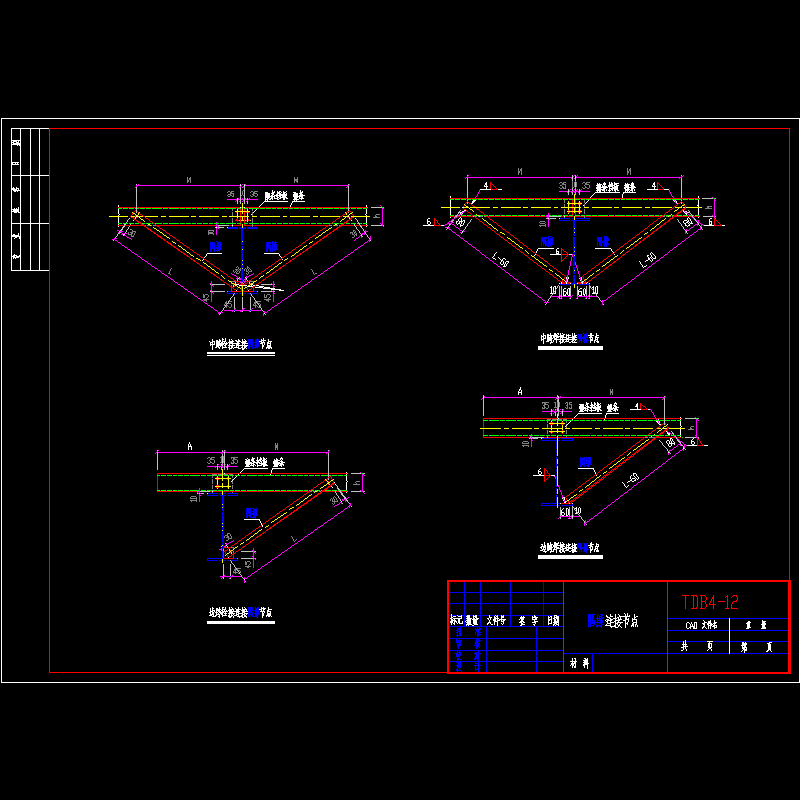

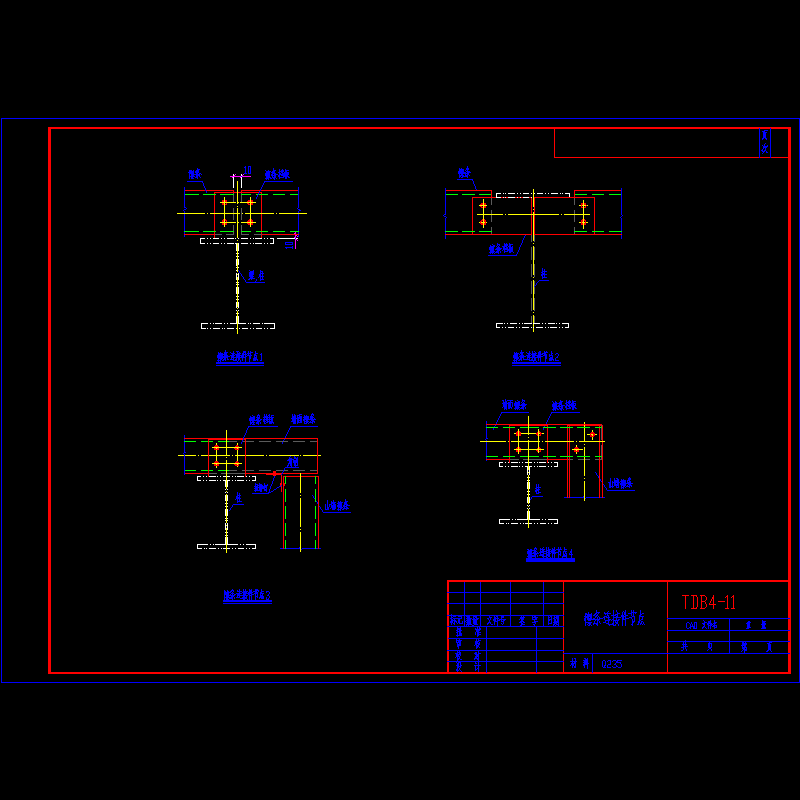

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
