光伏支架结构施工CAD图纸2017

搜索更多资源
  • 建筑类别：工业建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：25年
  • 建筑设计结构形式：钢结构
  • 结构安全等级：三级
  • 抗震设防烈度：7度抗震
  • 风压：0.36kN/平方米
  • 雪压：0.31kN/平方米
  • 参考图纸：5张
  • 设计年代：近代
该附件是 光伏支架 结构施工图 ，出图时间是。

附件内含：光伏支架 结构设计说明 、主要设备材料表、夹具及轨道布置图、支架安装详图......，dwg格式，共计图纸5张。

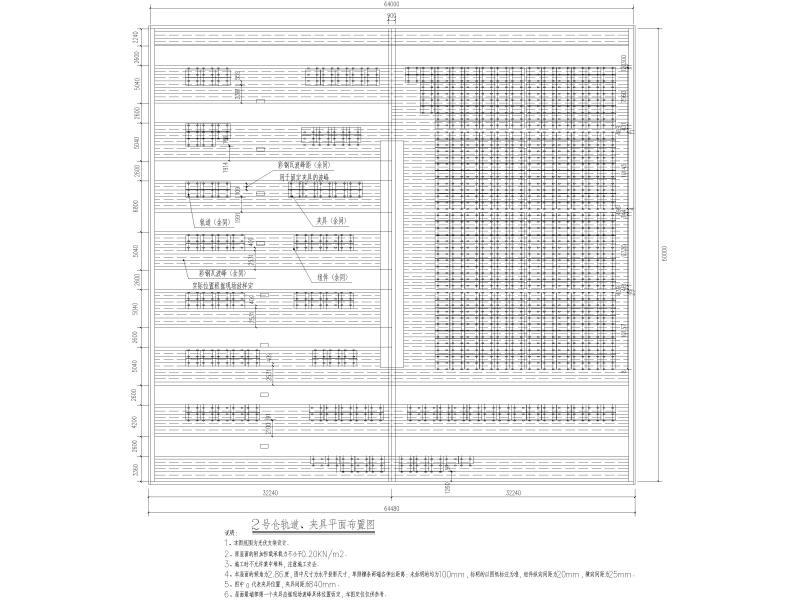

轨道及夹具平面布置图

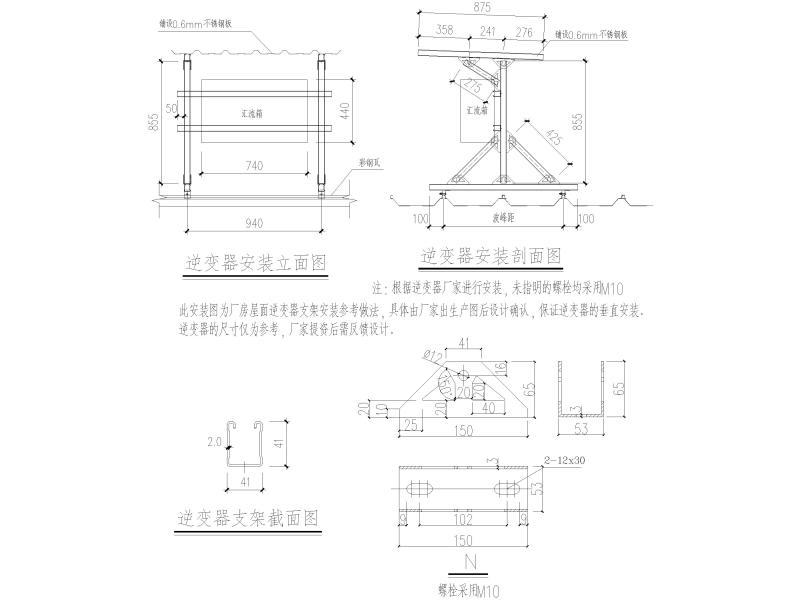

逆变器安装图

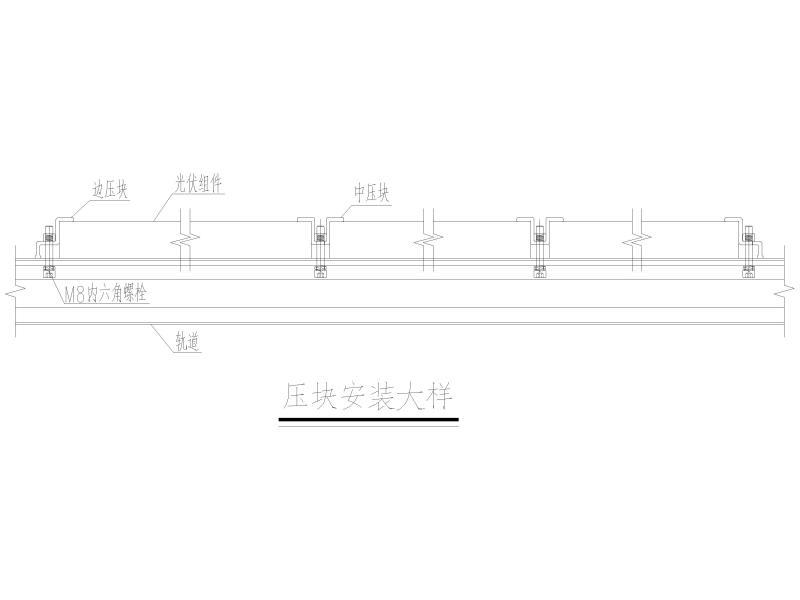

压块安装大样

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
  • 光伏支架结构图纸 - 1
    光伏支架结构图纸 - 1
  • 光伏支架结构图纸 - 2
    光伏支架结构图纸 - 2
  • 光伏支架结构图纸 - 3
    光伏支架结构图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
