[CAD]60米长光伏农业大棚建筑结构施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目是光伏农业大棚项目，为单层单跨双坡门式刚架厂房，柱距6.0m，总长60m，柱顶标高4.0m，总跨度20.0m，总建筑设计面积：1238.63平方米，抗震设防烈度为7度。
结构专业该资料包含：钢结构设计总说明，基础平面布置图，地脚锚栓布置图，刚架及支撑 平面布置图 ，屋面檩条布置图，柱间支撑布置图，钢架图。

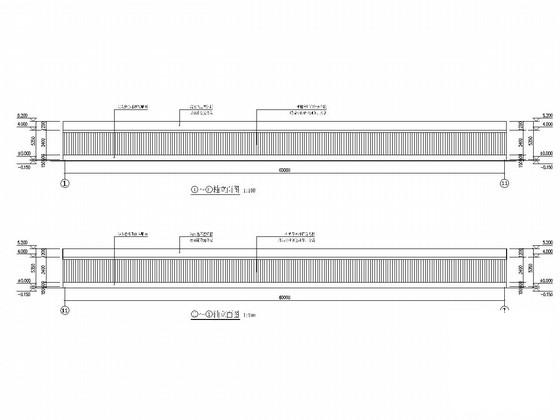

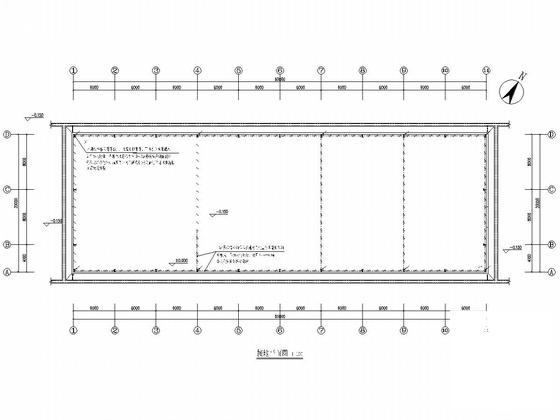

建筑专业该资料包含： 建筑施工图设计 总说明，平面图，立面图。并包括电气图纸5张。
总计17张图。分享投稿时间：近几年11月。

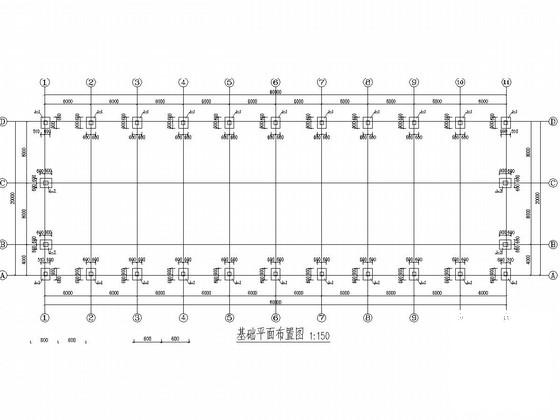

基础平面布置图

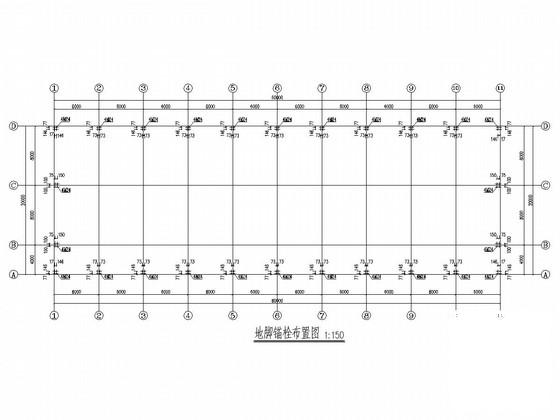

地脚锚栓布置图

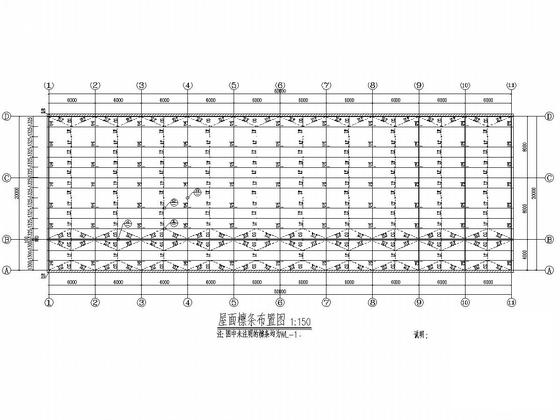

屋面檩条布置图

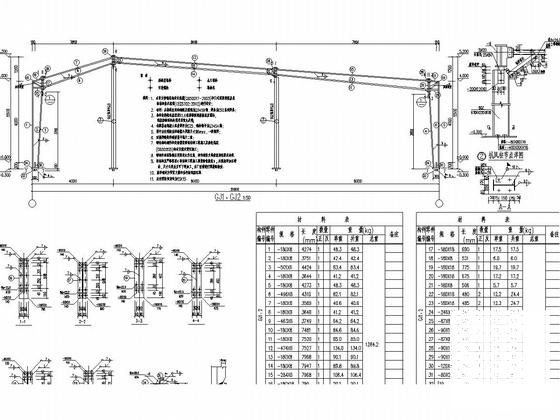

钢架图

接地平面图

灭火器平面布置图

刚架及支撑平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 21:44:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
