一份16层海滨住宅楼强弱电系统CAD施工图纸（电气设计说明）

ttffdd7788 · 发表于 2020-2-27 08:59:15

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：50000平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：85张
设计年代：近代
地下室用途：设备用房
节点大样：其它
负荷等级：三级
防雷等级：第二类
接地方式：TN-S
项目所在地：海南
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,有线电视和卫星接收系统,其它

附件详情

1、电气设计说明
2、竖向干线系统图
3、配电箱系统图
4、弱电系统图
5、火灾自动报警系统图
6、弱电消防总系统图
7、低压配电系统图
8、竖向干线配电系统图
9、弱电平面图
10、机房层弱电平面图
11、干线平面图
12、照明平面图
13、接地及总等电位联结平面图
14、防雷平面图
15、柴油发电机房平立剖图

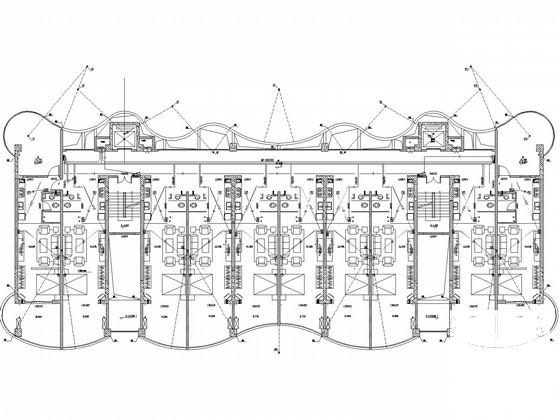

16、电气平面图
17、屋顶防雷平面图

附件详情

该项目位于海南，，项目总建筑面积约50000平方米，由3栋二类高层住宅及1栋3层多层商业楼组成。高层住宅楼地上16层，属二类高层居住建筑，框剪结构，建筑最高点高度55米；3层商业楼建筑面积约2000平方米，建筑高度15米，框架结构，柱下独立基础。该项目在室外总坪设置2台箱变，在3号楼地下一层设置柴油发电机房。
设计范围包括配电系统，照明系统，建筑物防雷接地系统，有线电视系统，火灾自动报警系统等。
该附件，总共85张.

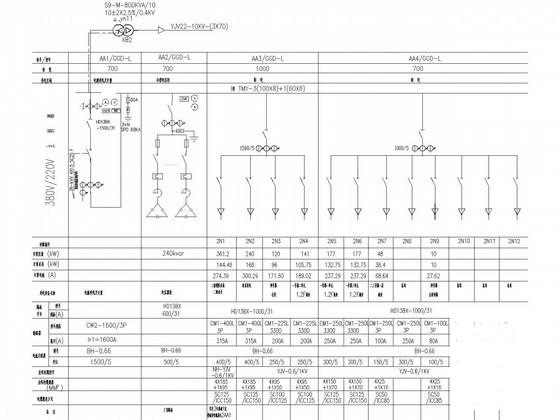

XB2箱变系统图

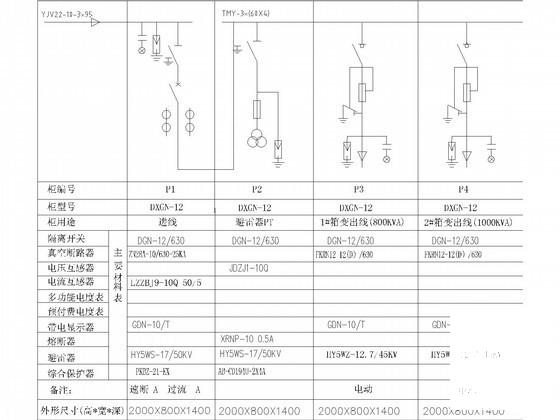

高压系统图

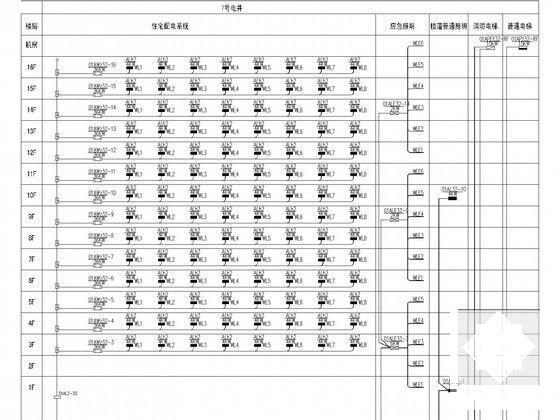

竖向干线系统图

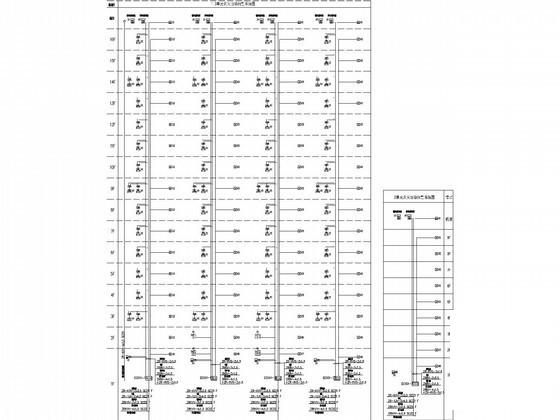

火灾自动报警系统图
