一份12层住宅楼强弱电系统电气设计CAD施工图纸（地下室）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑地上层数：12层
• 接地方式：TN-S
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统
• 负荷等级：二级
• 防雷等级：第三类

附件详情

• 1、电气设计说明
• 2、配电系统图
• 3、电气干线系统图
• 4、火灾报警系统图
• 5、多媒体箱配线系统图
• 6、网络系统图
• 7、电话系统图
• 8、访客对讲系统图
• 9、有线电视系统图
• 10、动力平面图
• 11、照明平面图
• 12、消防平面图
• 13、 弱电平面图
• 14、 防雷平面图
• 15、基础接地平面图

附件详情

该附件是十二层住宅楼强弱电系统电气施工图（含地下室），总共11张。
该项目为住宅楼，地下1层，地上12层。共二个单元，一梯二户，属二类高层。
该资料内容包括：电力配电系统；照明配电系统；防雷与接地保护；有线电视系统；电话系统；网络布线系统；火灾自动报警系统；访客对讲系统。

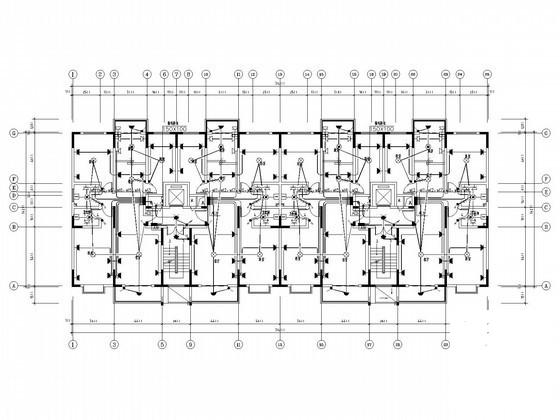

一层弱电、消防平面图
