一份医院手术室净化工程CAD施工图纸(设计说明，)(空调自控原理图)

guiqulai · 发表于 2020-2-26 20:04:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
图纸设计深度：施工图
参考图纸：65张
设计年代：近代
设计内容：空调,洁净,其它
冷热源：空气源热泵,空气调节器
空调系统：制冷剂系统
洁净等级：百级,万级,十万级
节点大样：空气处理机组,管道支吊架
特殊系统：供配电系统空调自控系统
项目所在地：山东

附件详情

手术部净化空调系统设计说明及主要设计技术参数
洁净空调系统计算表
屋顶设备机房地面预留口位置图
手术室送回风管道布置图
手术室送风管道布置图
手术室回排风管道布置图
手术室及ICU办公区新风、排风管道布置图
ICU送回风管道布置图
手术室办公室及ICU多联机组管道连接布置图
屋顶设备机房送回风管道布置图
屋顶设备机房新风管道布置图
屋顶模块机组与循环机组管道连接图
洁净空调系统图
手术室一拖一空调自控原理图
新风机组空调自控原理图
机组结构与风管安装大样图
机组管道连接大样图
手术室排风系统及冷冻/采暖水管支架安装大样图
风管节点图
配电及弱电系统设计说明
手术室及ICU电力布置图
手术室及ICU照明布置图
手术室及ICU插座布置图
手术室及ICU背景音乐及呼叫系统布置图
屋顶净化机房电力布置图
配电系统图
弱电系统图
平面装饰设计说明
手术室及ICU平面示意图
手术室及ICU净化施工及报价范围图
手术室及ICU墙体放线图
手术室及ICU设备配置图
手术室及ICU天花布置图
手术室及ICU天花材料标注图
手术室及ICU墙面材料标注图
手术室及ICU地面铺装图
手术室及ICU门窗图
手术室及ICU土建墙体门窗预留洞口图
手术室及ICU地面界限图
手术室立面图
洁净手术室墙面、顶面剖面图
洁净走廊墙面、顶面剖面图
门安装节点图
医用刷手槽安装图
手术室设备安装图
手术室安装节点图

附件详情

稿件为山东烟台某人民医院手术室及ICU层流净化工程全套施工图纸；包括净化空调系统设计，净化工程装饰设计，配电弱电系统设计，以及空调系统自控设计等。
设计洁净手术室5间，洁净手术部共分为五个独立空气净化系统。OR5百级手术室为一个独立空气净化系统，OR1万级手术室为一个独立空气净化系统；OR2、OR3万级手术室为一个独立空气净化统；OR4万级防辐射手术室为一个独立空气净化系统；十万级洁净走廊及其相关洁净辅助用房为一个独立空气净化统。污物通道及辅助用房设置独立冷暖系统，采用组合式空调机组送风；共计五个独立净化系统，一个空调系统。办公生活区清洁通道及辅助用房设置独立冷暖系统，采用热泵多联机组风机盘管送风。整个ICU设置独立冷暖系统，采用组合式空调机组送风。ICU办公生活区清洁通道及辅助用房设置独立冷暖系统，采用热泵多联机组风机盘管送风。

，图纸共65张，包含大量节点详图。

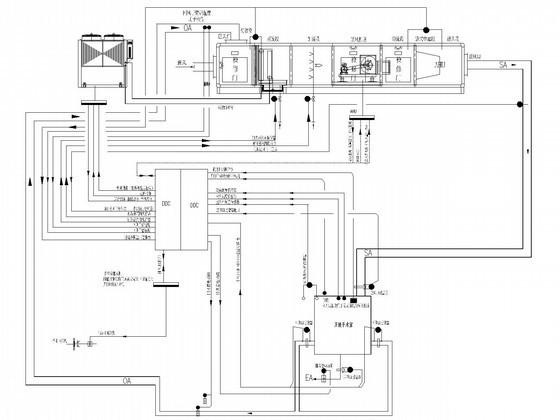

万级手术室空调自控原理图

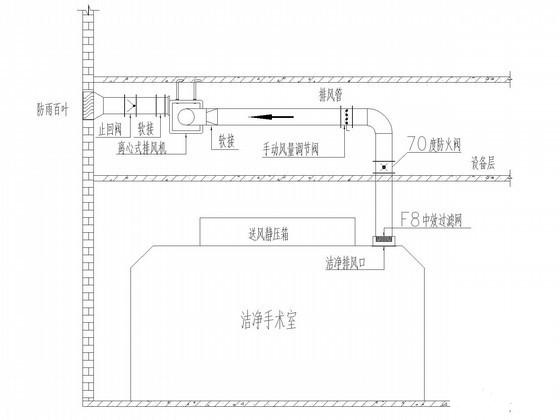

手术室排风系统安装大样图

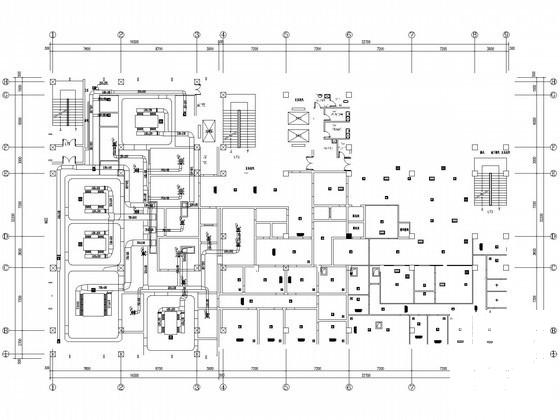

手术室及ICU办公室新风、排风管道布置图

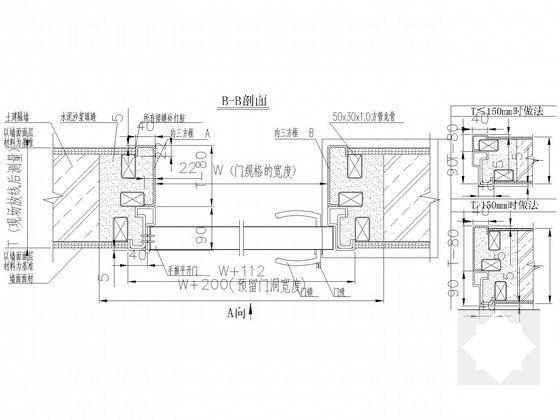

单开手推平开气密门节点示意图

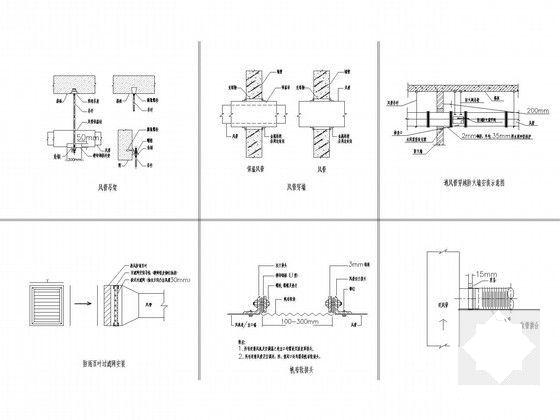

风管节点图

洁净空调系统图

屋顶设备机房送回风管道布置图

新风机组结构与风管安装大样图

循环风机组管道连接大样图

管道穿墙详图

手术室及ICU照明布置图

手术室及ICU平面示意图
