[CAD]28层剪力墙住宅楼结构标准设计指导图纸(梁平法施工图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：28层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：40张

附件详情

该资料包含：
结构设计说明 、“结构设计总说明”编制要求；
楼板模板图、“楼板模板图”绘制要求；

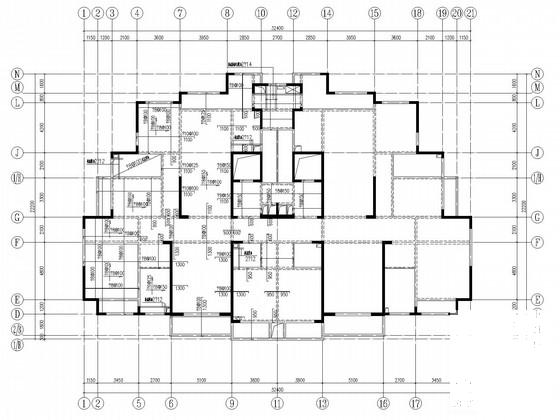

楼板配筋图、“楼板配筋图”绘制要求；

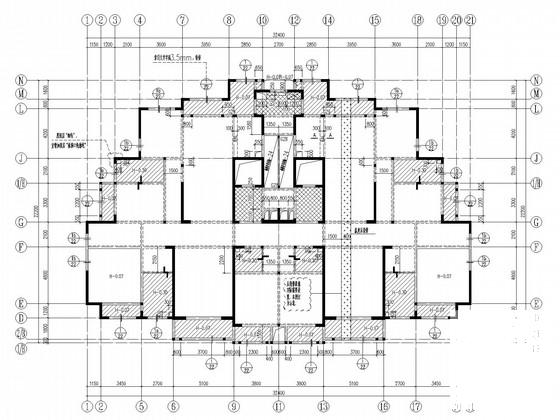

梁平法施工图、“梁平法施工图”绘制要求；

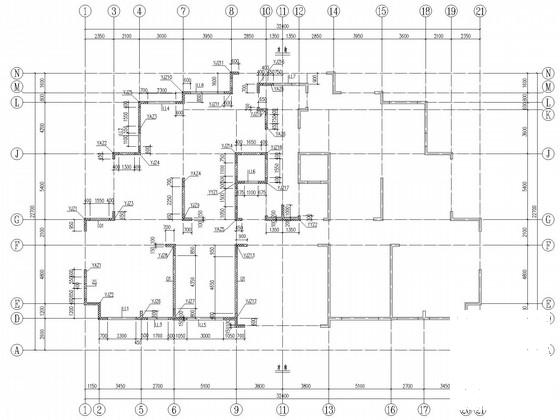

剪力墙平法施工图、“柱墙平法施工图---平面图”绘制要求；

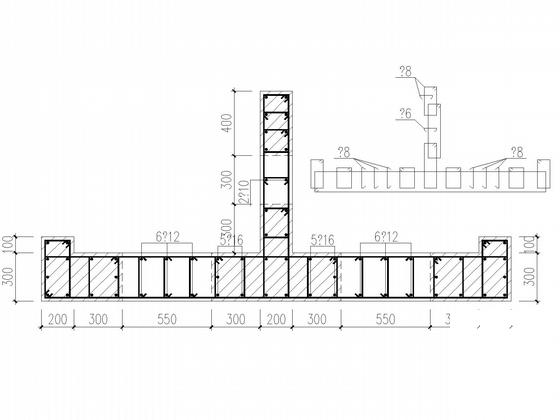

剪力墙身表、剪力墙梁表、“柱墙平法施工图---约束边缘构件详图”绘制要求；

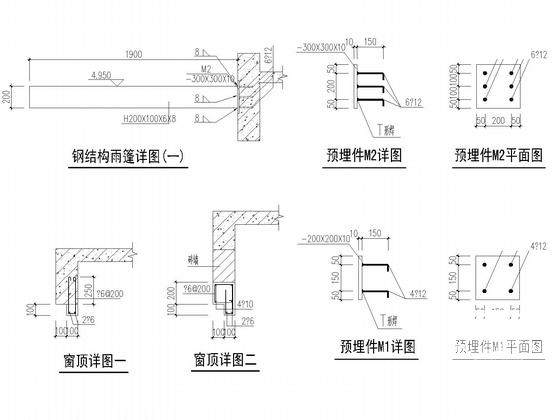

节点大样图、“钢筋混凝土结构节点构造详图”绘制要求；
梁、墙留洞图、“梁、墙留洞图”绘制要求；
屋顶层楼板模板图及楼板配筋图、“屋顶层施工图”绘制要求；
楼梯详图、 楼梯详图 绘制说明；
共40张图纸。

楼板配筋图

剪力墙平法施工图

节点大样图

节点

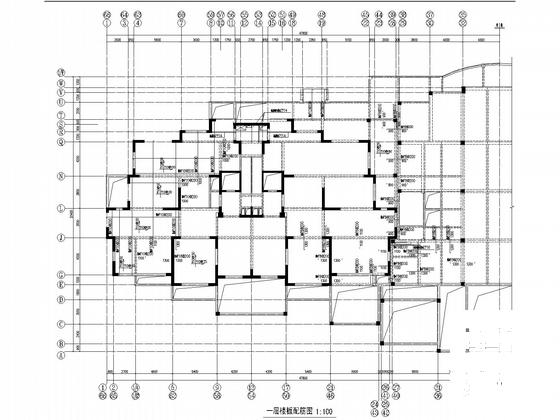

一层楼板配筋图

梁平法施工图

梁、墙留洞图

机房层楼板配筋图

剪力墙柱表

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-25 13:50:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
