[CAD]26层剪力墙住宅楼结构设计图纸(梁平法施工图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：26层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：26张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，桩 平面布置图 ，梁平法施工图，板平法施工图，筏板平面图，剪力墙平法施工图， 楼梯详图 等
共26张图纸。

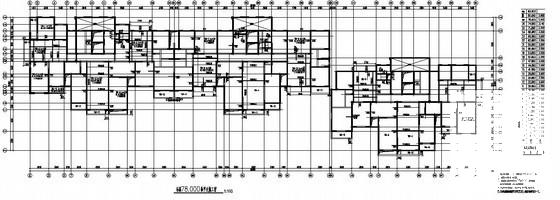

第 1 张图

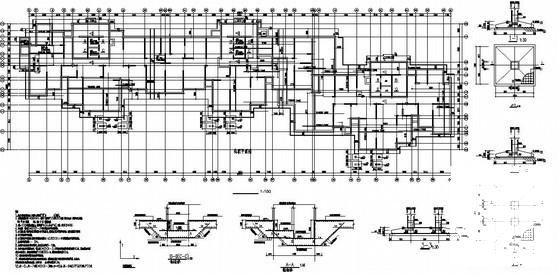

第 2 张图

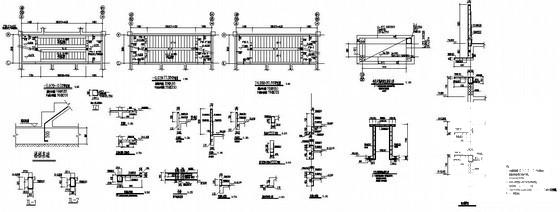

第 3 张图
