一份8层框架结构审判法庭及2层立案信访楼结构CAD施工图纸(现浇混凝土)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 地下室功能：设备用房,其他
• 参考图纸：71张
• 设计年代：近代

附件详情

该项目为县级法院审判法庭及其附属二层立案信访楼结构施工图。两栋建筑均为现浇混凝土框架结构。审判法庭为八层（局部九层），钢结构屋盖。6度抗震设防，采用独立基础和人工挖空嵌岩桩两种基础形式。均设有一层地下室。包括：立案信访楼上部结构施工图14张，审判法庭主楼结构施工图43张，基础及纯地下室部分结构施工图14张，共计71张图纸。

图5

图6

图7

第 1 张图

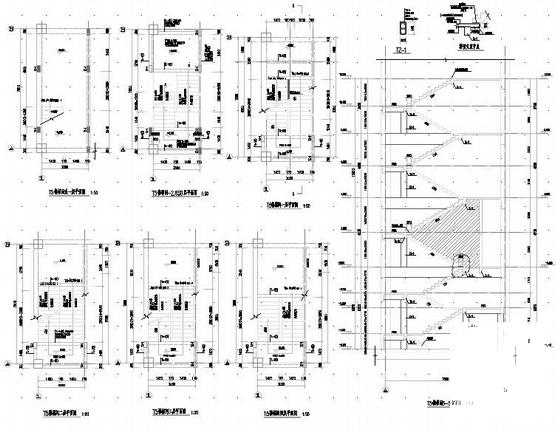

第 2 张图

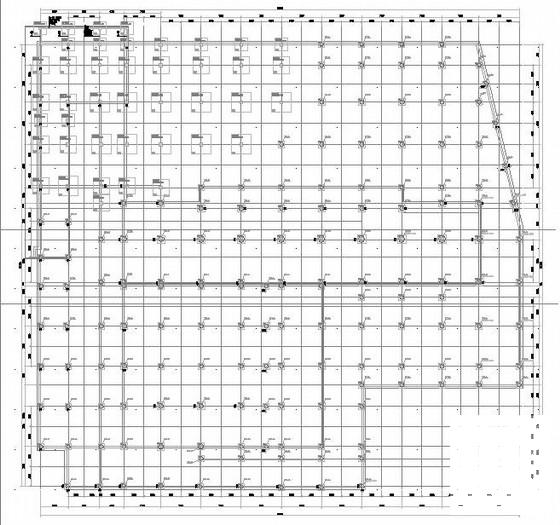

第 3 张图

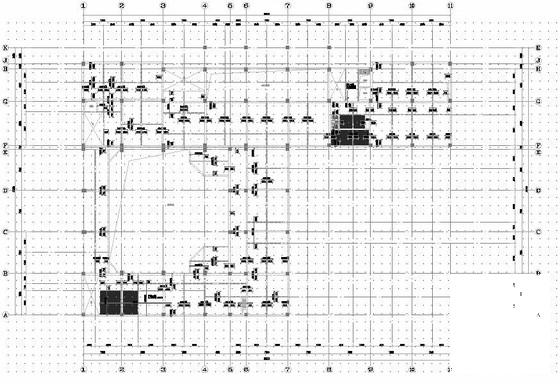

第 4 张图

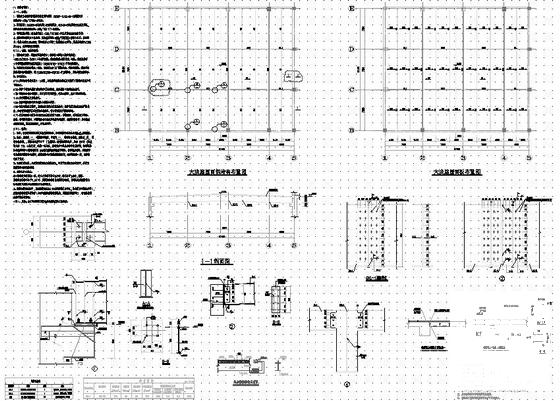

第 5 张图

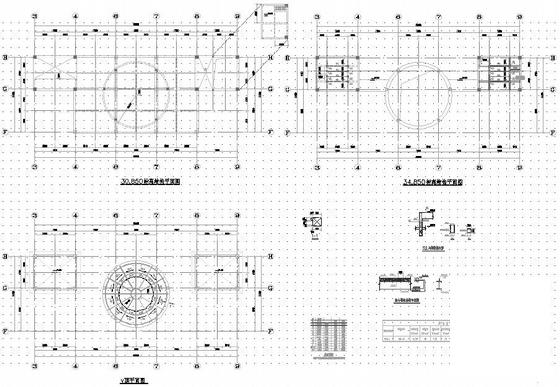

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
