一份18层剪力墙住宅楼结构设计方案CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 参考图纸：25张
• 设计年代：近代

附件详情

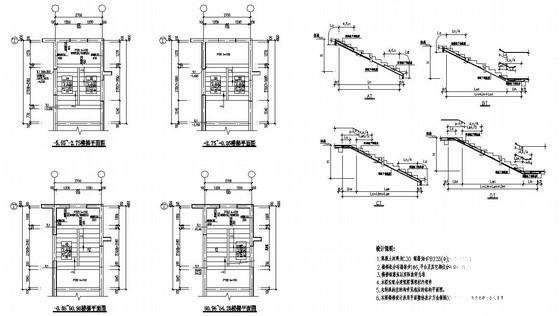

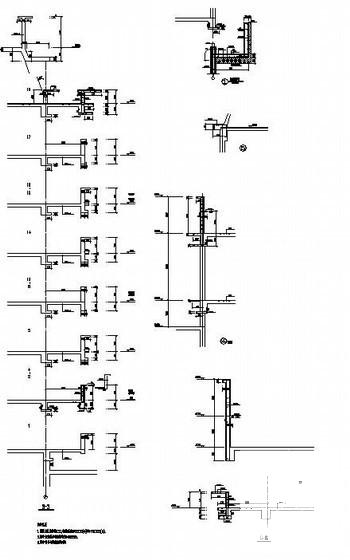

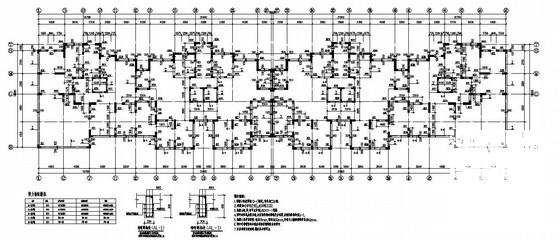

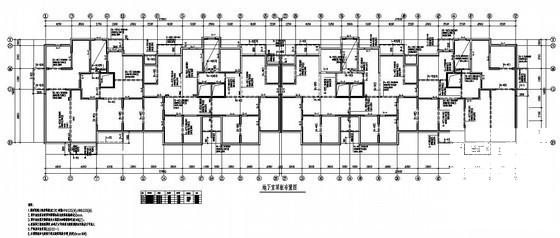

该资料包含： 结构施工图 设计总说明，桩位 平面布置图 ，承台布置图，基础详图，地下室剪力墙暗柱平面图，地下室暗柱详图，地下室顶梁布置图，地下室顶板布置图，暗柱布置图，剪力墙暗柱详图，顶梁布置图， 节点详图 ，楼梯结构图，结构构造详图等
共25张图纸。
