23层剪力墙结构住宅楼结构设计方案CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：39张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，CFG桩平面布置图，基础 平面布置图 ，基础设计说明，剪力墙结构平面图，梁结构平面图，楼板结构平面图， 楼梯详图 等
共39张图纸。

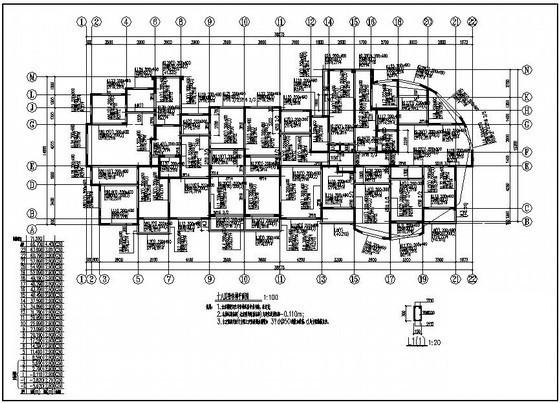

第 1 张图

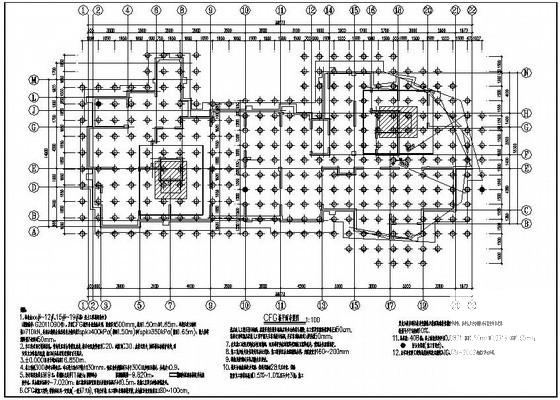

第 2 张图

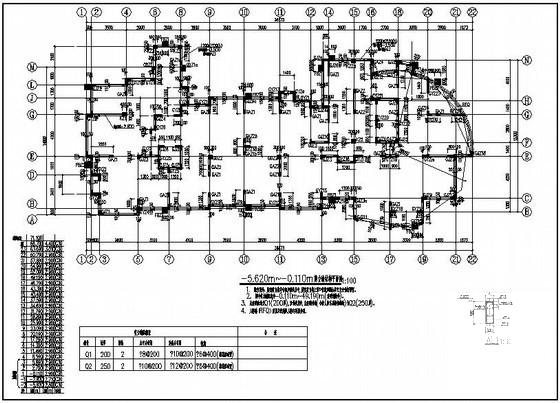

第 3 张图

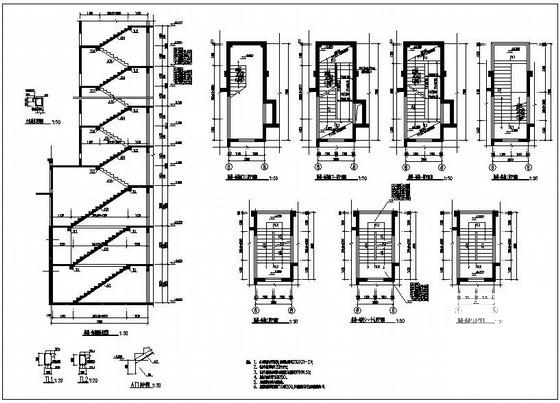

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
