一份4层独立基础框架商住楼结构CAD施工图纸（7度抗震）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：8张

附件详情

该项目一、二层门面，三、四层住宅。该项目为框架结构，包括： 结构设计说明 、基础 平面布置图 、柱平法施工图、梁平法施工图、板平法施工图、楼梯结构施工图共8张图纸。

板平法施工图

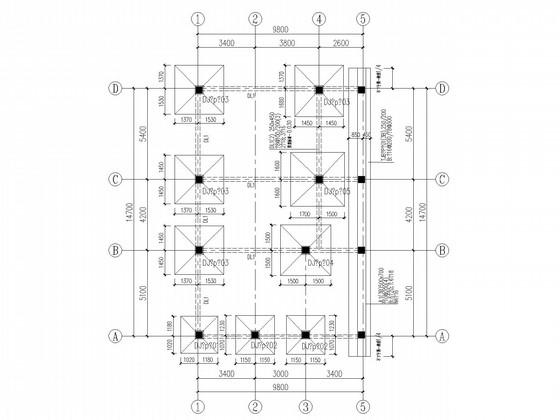

基础平面布置图

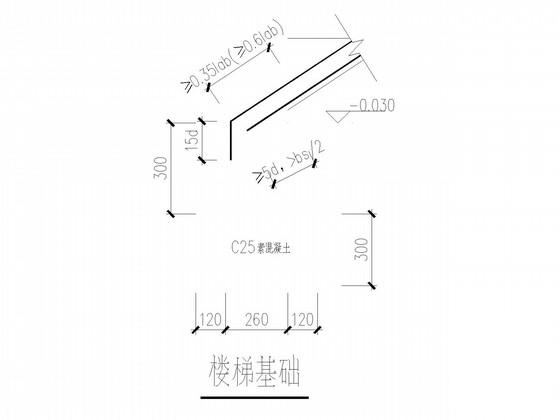

楼梯基础

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
