职业技术学院内部道路施工图纸cad平面图

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：三级
• 车道数：二车道
• 设计时速：20
• 干线：否
• 位置：广东
• 设计年代：近代

该附件为： [知名企业]职业技术学院内部道路施工图.dwg ，格式为CAD，包含道路工程及场平工程，同类工程可下载参考。

一、 路面结构设计 ：

1. 水泥稳定级配碎石及水泥稳定石屑采用摊铺机摊铺施工，施工时以7天抗压强度为控制依据，水泥稳定级配碎石的密实度要求大于98%以上，七天抗压强度要求达到R7=3.5MPa;水泥稳定石屑下基层的密实度要求大于97%以上，七天抗压强度要求达到R7=2.5MPa.
2. 材料要求：沥青：上面层选用改性沥青，以增加热稳定性和粘结力；石料：按级配要求及《公路沥青路面施工技术规范》有关规定执行；面层石料磨光值>47；石料与改性沥青的黏附性达不到4级应添加抗剥落剂，抗剥落剂可采用2%矿粉量的325号普通硅酸盐水泥替代。
3. 下封层采用单层石油沥青层铺法表面处治施工，集料规格为S12，用量宜为5～8m3/ /100Om2/，石油沥青用量宜为1.2kg/m2/ 。
4. 人行道地砖采用300X150X50红色荔枝面仿花岗岩透水性材质，表面应光洁、色泽均匀、纹理清晰和棱角整齐；盲道砖采用300X300X50mm浅黄色仿花岗岩。仿花岗岩材质地砖抗压强度应不小于Cc40，抗折强度不小于Cf4.0，防滑等级为R3，相应防滑性能指标BPN不小于65，吸水率小于8%。
5. 表面层抗滑技术指标SFC60≥54，构造深度TD≥0.55mm。
6. 路表验收弯沉值 LA= 28.3 (0.01mm)，路基顶面验收弯沉值 LG= 498 (0.01mm)

二、 编制依据 （场平工程）：

1、《建筑地基处理技术规范》 （JGJ 79-近代）

2、《建筑地基处理技术规范 广东省标准》 （DBJ 15-38-近代）

3、《强夯地基处理技术规范》 （CECS 279:近代）

4、《建筑地基基础设计规范》 （GB50007-近代）

5、《建筑地基基础检测规范》 （DBJ 15-60-近代）

6、《复合地基技术规范》 （GBT 50783-近代）

三、 相关图片 ：







以下是该附件的部分文件列表：

文件名称	文件大小
0 封面.dwg	0.09 MB
DL-1- ML 道路目录.dwg	1.22 MB
DL-1-01道路设计说明.dwg	0.06 MB
DL-1-02道路工程数量表.dwg	0.35 MB
DL-1-03道路总平面图.dwg	1.5 MB
DL-1-04道路平面图.dwg	2.13 MB
DL-1-05道路纵断面图.dwg	0.32 MB
DL-1-06 平竖曲线表.dwg	0.37 MB
DL-1-07 逐桩坐标表.dwg	0.31 MB
DL-1-08 道路横断面.dwg	0.53 MB
DL-1-10人行道无障碍大样图.dwg	5.61 MB
DL-1-11交通平面图.dwg	2.08 MB
DL-1-12 场地平整设计说明.dwg	4.71 MB
DL-1-13土方计算图.dwg	7.72 MB
Dl-1-09 道路路面结构图.dwg	0.12 MB
参照-地形图.dwg	0.98 MB
参照-建筑总图.dwg	3.99 MB
图框参照A3.dwg	1.04 MB

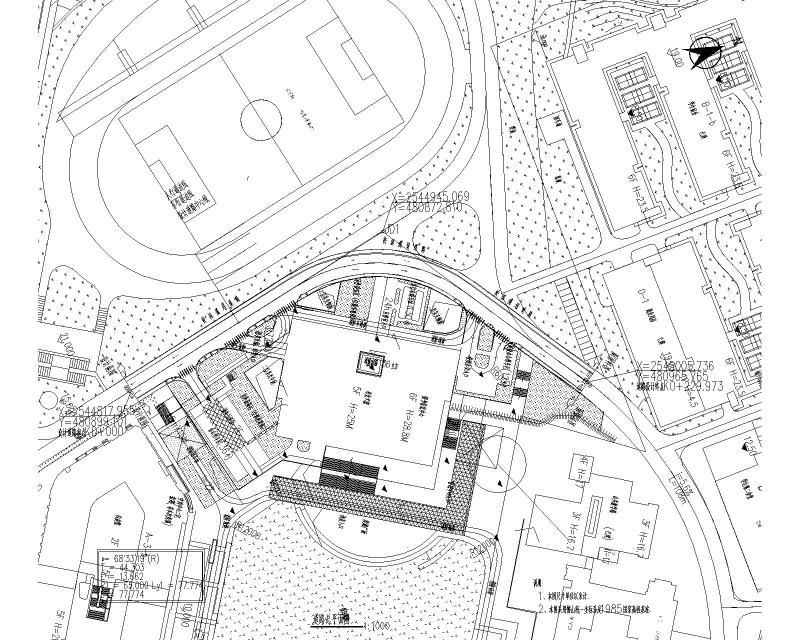

道路总平面图

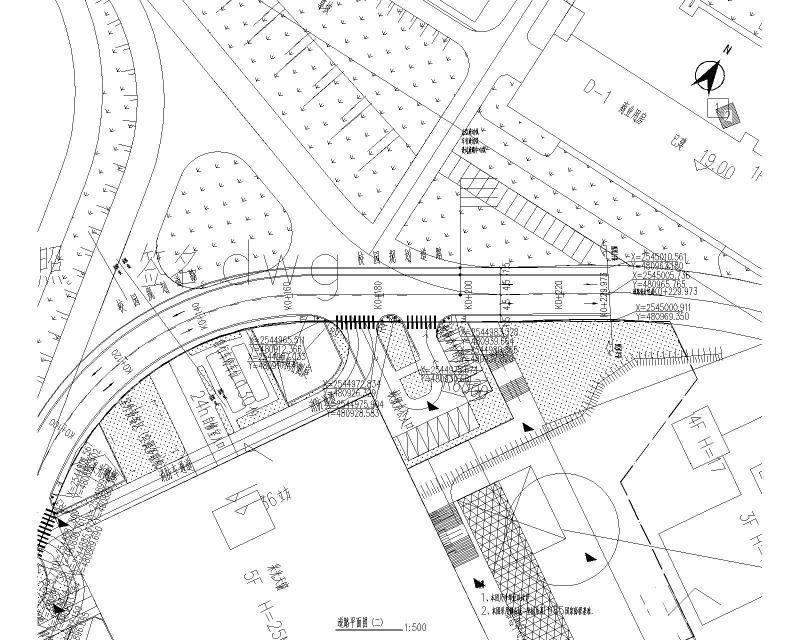

道路平面分图

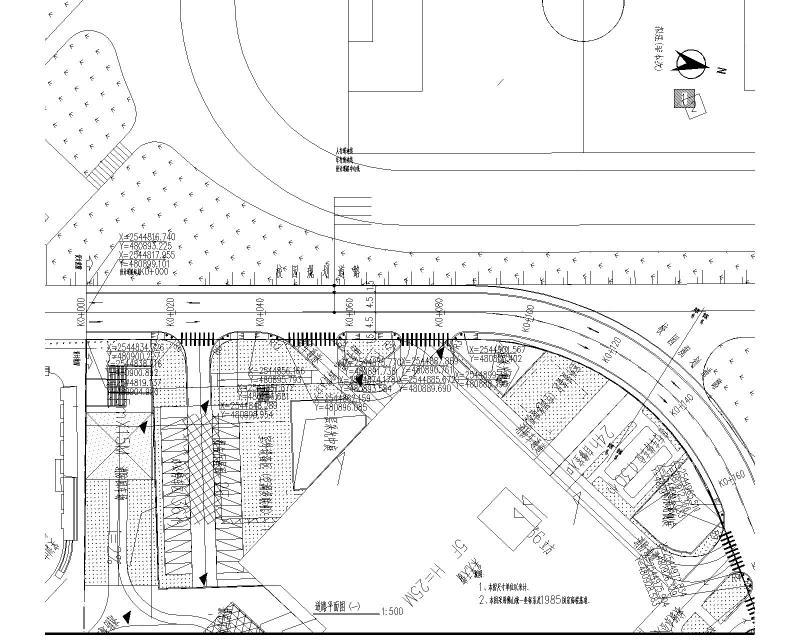

道路平面图

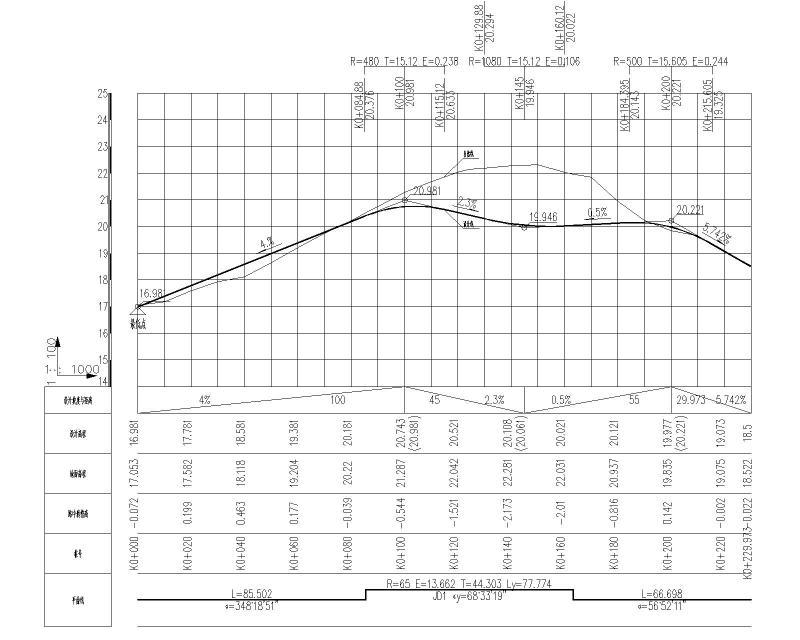

道路纵断面图

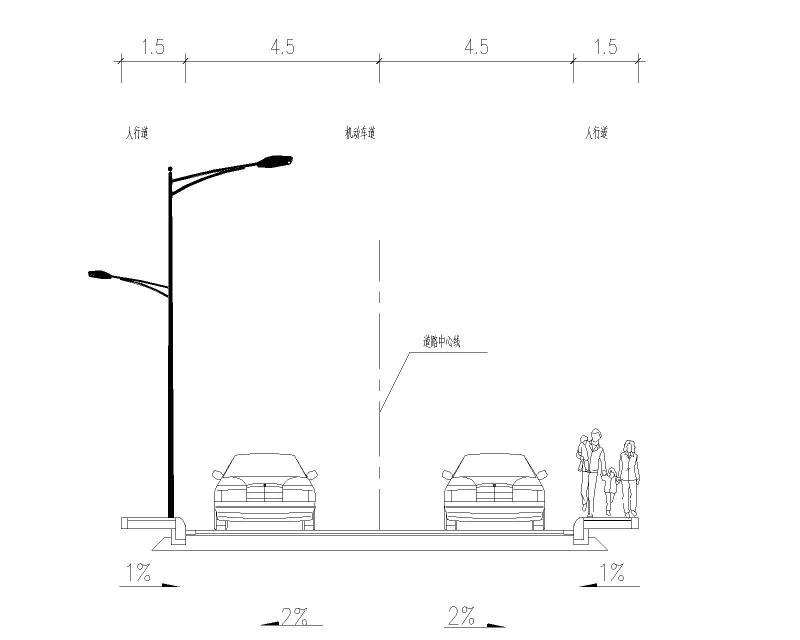

道路标准横断面

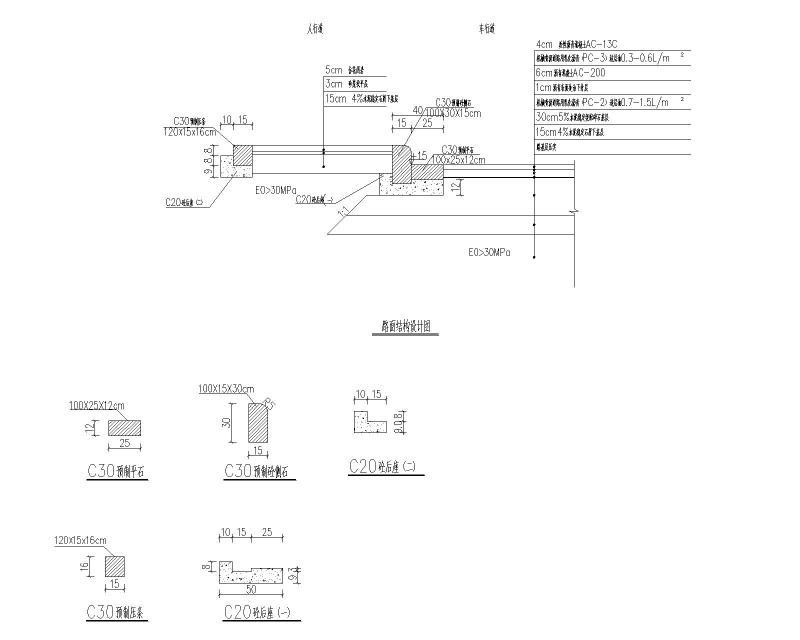

道路路面结构图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
