职业技术学院北门广场景观设计施工CAD图纸

  • 工程设计年代:近代-10
  • 图纸设计深度:施工图
  • 其它专业图纸:给排水, 电气

附件详情

湖北某职业技术学院北门广场景观设计施工图,包括封面、目录、设计说明、效果图、总平面设计图(Photoshop)、总平面设计图(AUTOCAD)、现状图、总平面定位图、绿化设计图、铺装平面图、铺装详图、铺装结构图、A-A剖面图、1-1剖面图、B-B剖面图、C-C剖面图、树池结构图、花台、踏步结构设计图、道路纵断面图、道路横断面位置图、道路横断面图、排水沟定位图、排水沟竖向图、排水沟断面及盖沟板设计图、灯饰定位图、照明干线图、灯柱基座图、给水平面图等共计32张cad图纸及图片。

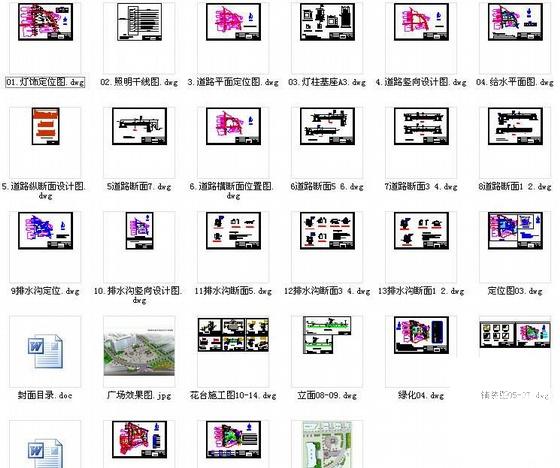

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

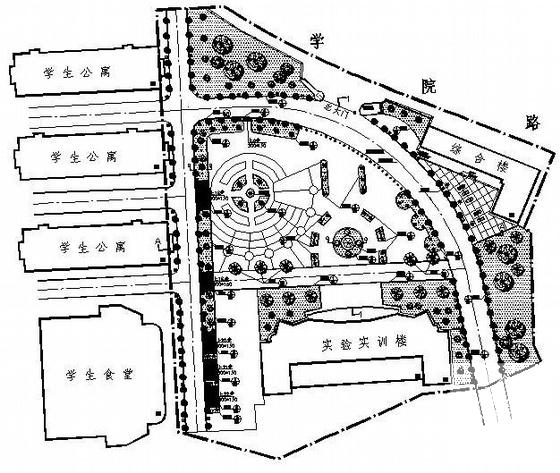

  • 广场景观设计施工 - 1
    广场景观设计施工 - 1

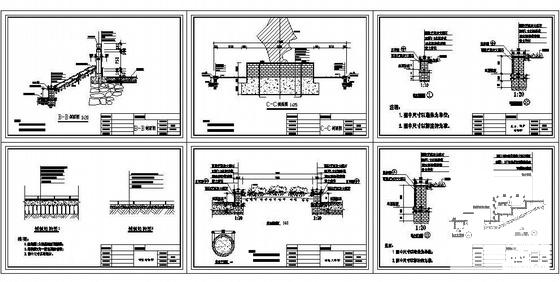

  • 广场景观设计施工 - 2
    广场景观设计施工 - 2
  • 广场景观设计施工 - 3
    广场景观设计施工 - 3
  • 广场景观设计施工 - 4
    广场景观设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
