高层剪力墙公寓全套结构施工大样图_25张cad平面布置图

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：25张
• 设计年代：近代

该附件为：高层剪力墙公寓全套 结构施工图 2020 25p，格式为CAD版本。

一、简介：

剪力墙结构公寓，桩基础，地上17层，层高2.9m。

二、目录

结构设计总说明、危险性较大的分部分项工程专篇、桩基平面布置图、桩基承台平面布置图、桩基承台大样图、剪力墙平面布置图、平面配筋图、楼梯详图

三、相关图片：

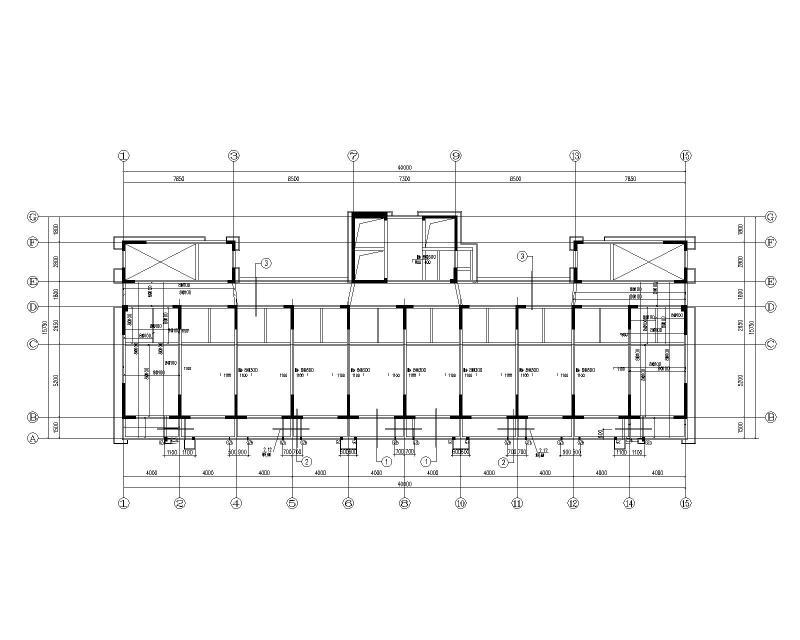

1#、2#二层结构布置图

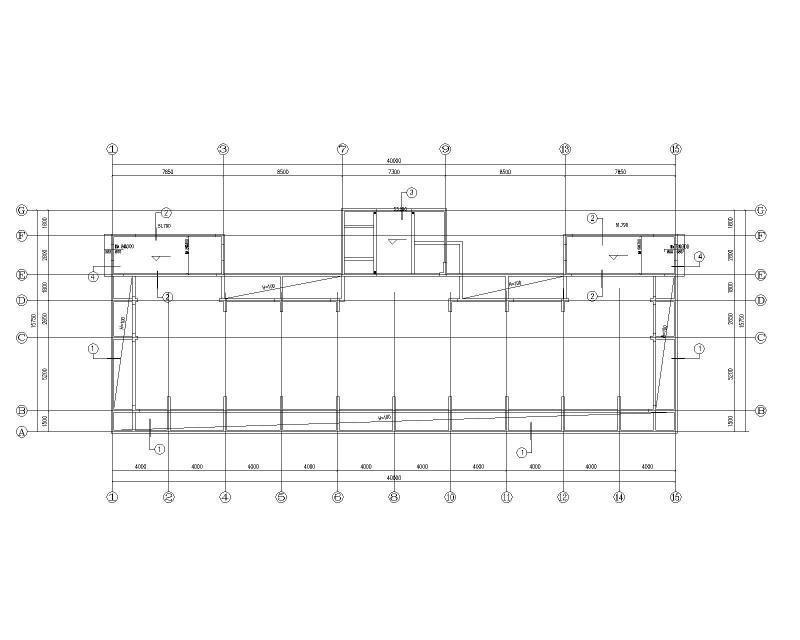

1#、2#机房层屋面结构布置图

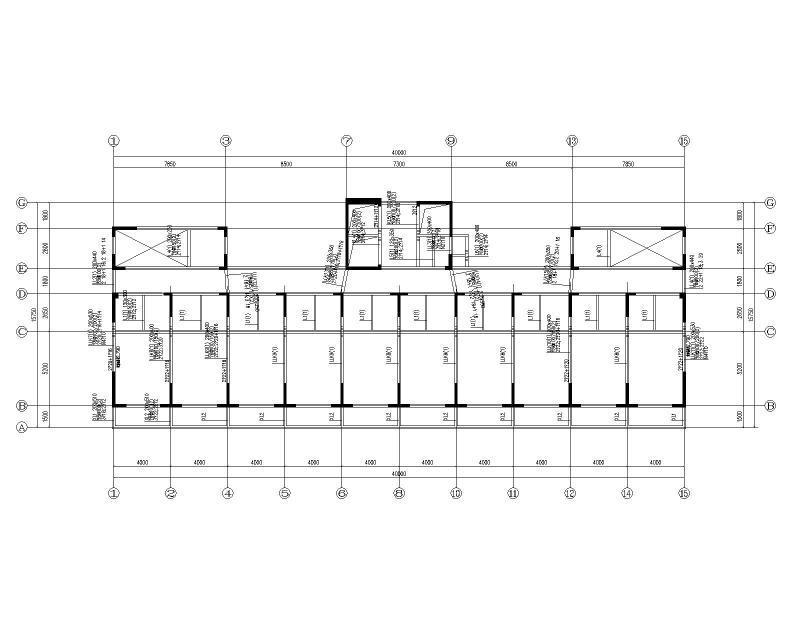

1#、2#二层梁平面配筋图（垂直）

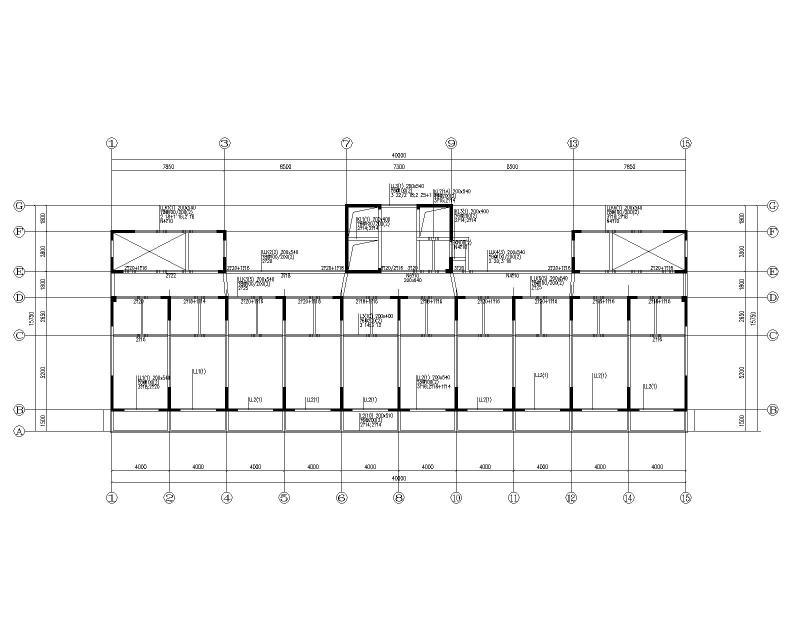

1#、2#七~十七层梁平面配筋图（水平）

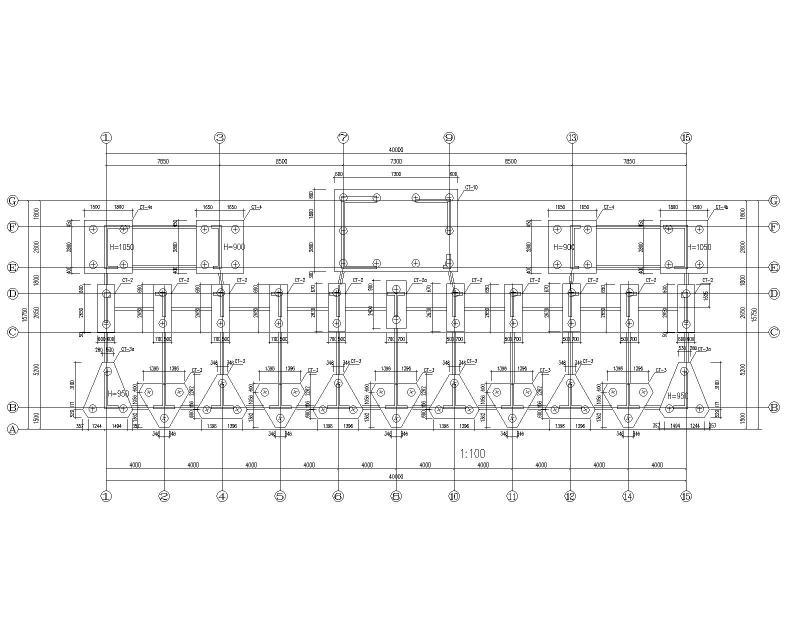

1#、2#预制砼管桩平面布置图

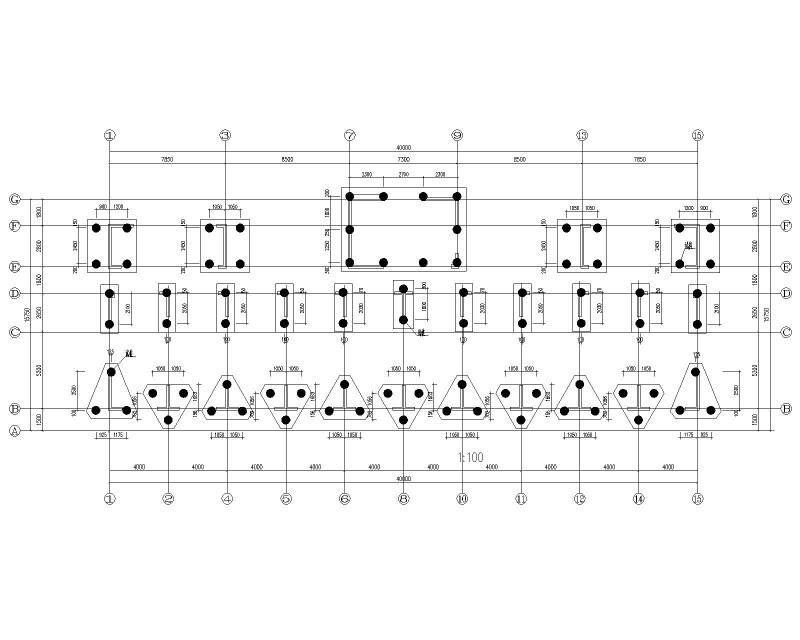

1#、2#桩基承台平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
