13层框剪结构商业办公楼全套施工大样图_44张cad平面布置图

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：13层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：44张
• 设计年代：近代

该附件为：13层框架剪力墙商业办公楼全套 结构施工图 2020 44p，格式为CAD版本。

一、简介：

框架剪力墙商业办公楼，桩基础，地上13层，地下1层，层高3.6m。

二、目录

结构设计总说明、危险性较大的分部分项工程专篇、桩基平面布置图、桩基承台平面布置图、桩基承台大样图、剪力墙平面布置图、平面配筋图、楼梯详图

三、相关图片：

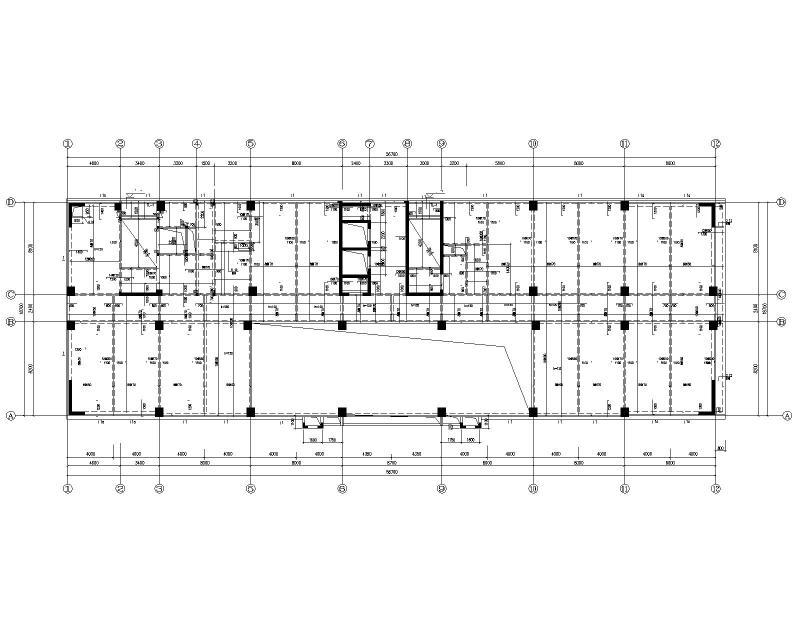

办公楼二层平面配筋图

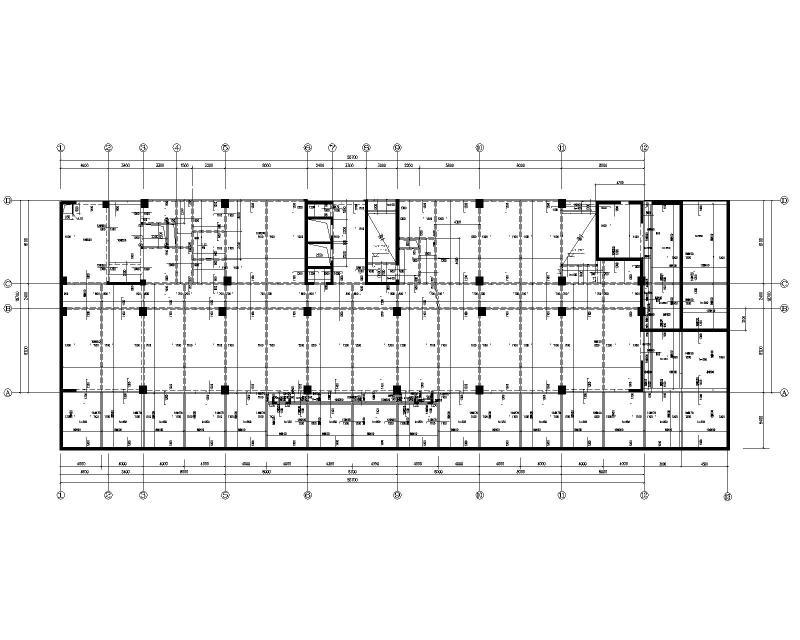

办公楼一层平面配筋图

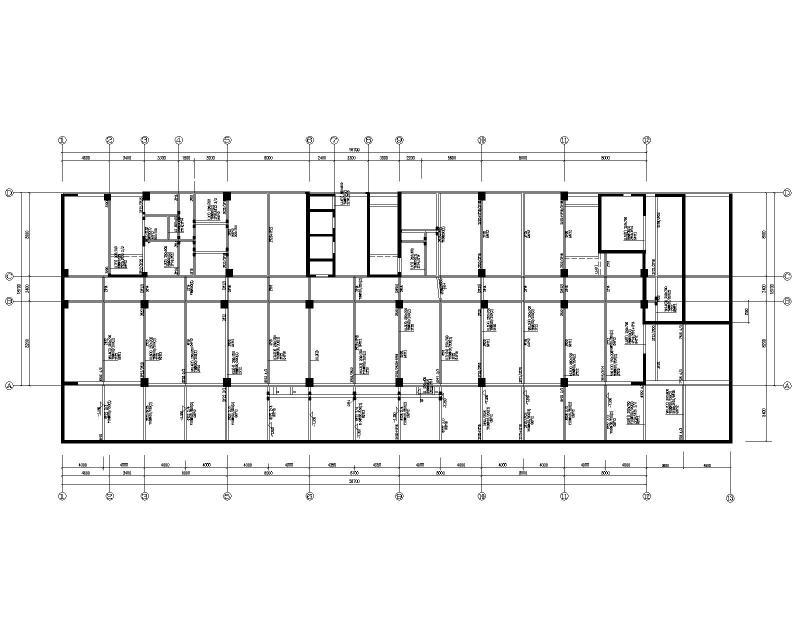

办公楼一层梁配筋图(垂直）

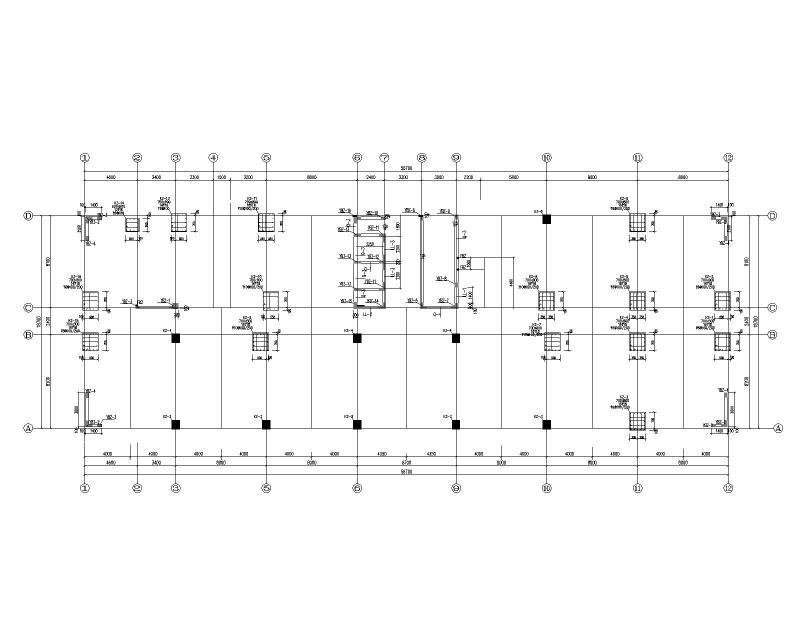

办公楼-0.050~9.450墙柱施工图

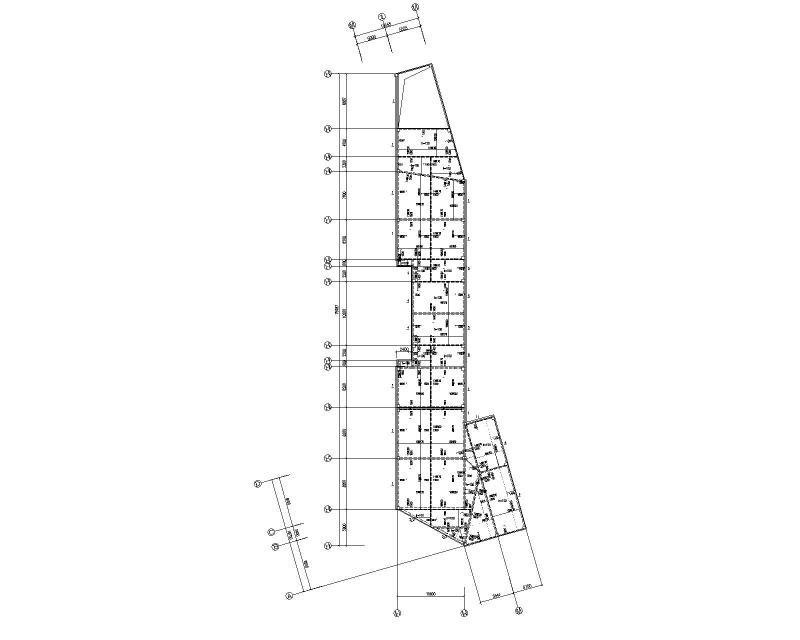

办公楼裙房商业屋顶平面配筋图

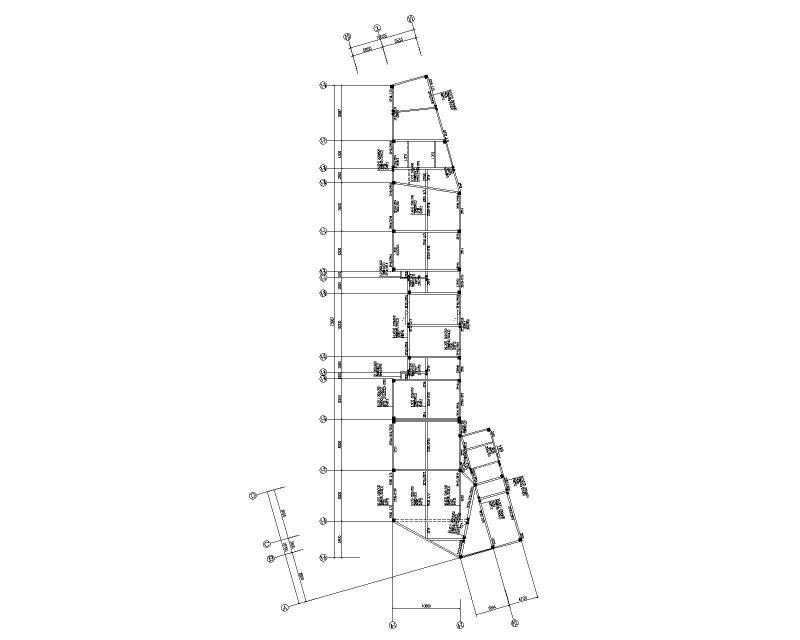

办公楼裙房商业二层梁配筋图(垂直）

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
