15层框剪住宅结构设计CAD图纸（27号楼）(平面布置图)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 地下室功能：其他
• 参考图纸：15张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，基础平面布置图 基础配筋详图，墙柱 平面布置图 ，柱配筋详图，梁板平面配筋图，剪力墙连梁表，剪力墙墙身表，楼梯大样图等以及建筑图纸
共2张图纸

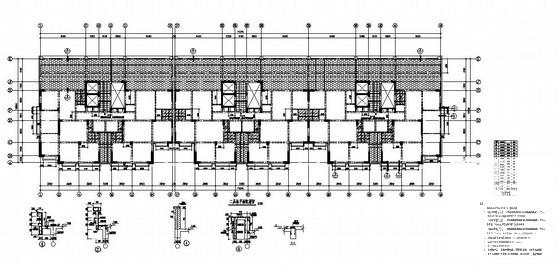

第 1 张图

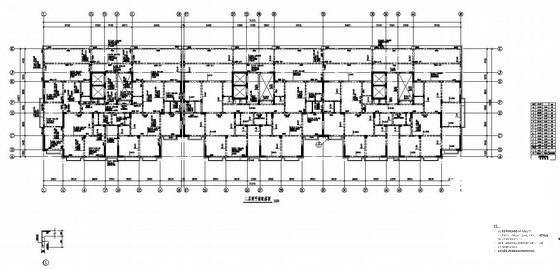

第 2 张图

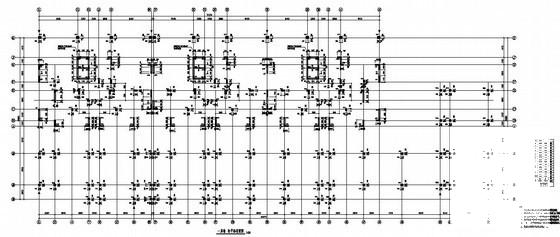

第 3 张图

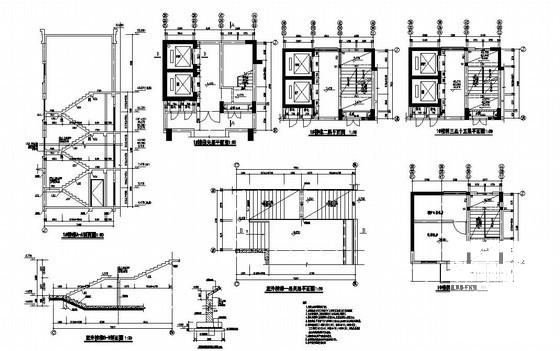

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
