建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：16层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架,剪力墙,框架剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.45kN/平方米
-
地下室功能：其他
-
参考图纸：14张
-
设计年代：近代
附件详情
长沙某框剪住宅结构设计图
该资料为：长沙某框剪住宅结构设计图
该资料包含：
结构设计总说明、桩基平面布置图、桩基详图、承台、基础梁平面布置图、墙柱
平面布置图
、梁结构图、屋面梁结构图、屋面板结构图、机房及门厅屋面结构图、
楼梯详图
共14张图纸。

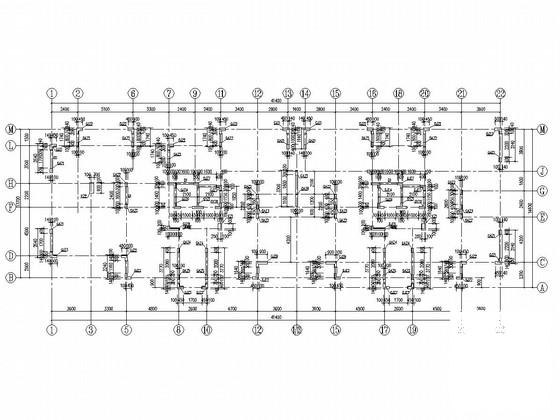

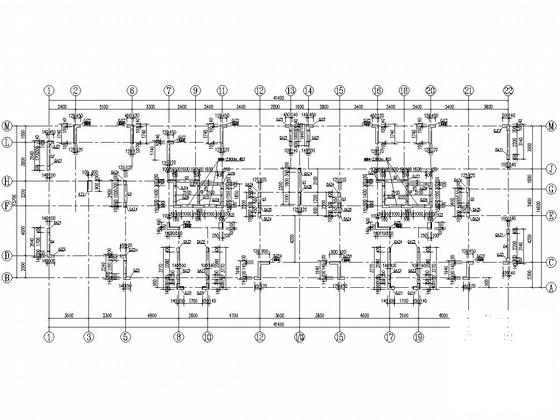

±0.000墙柱平面布置图

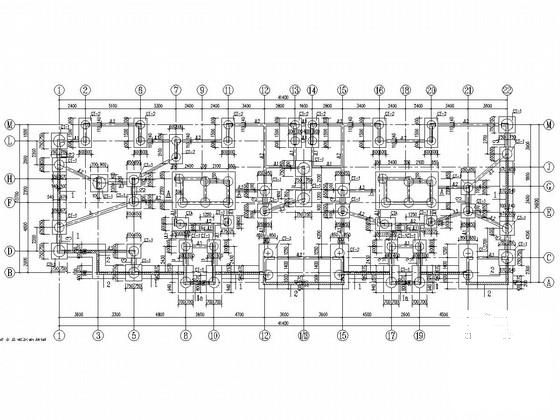

承台、基础梁平面布置图

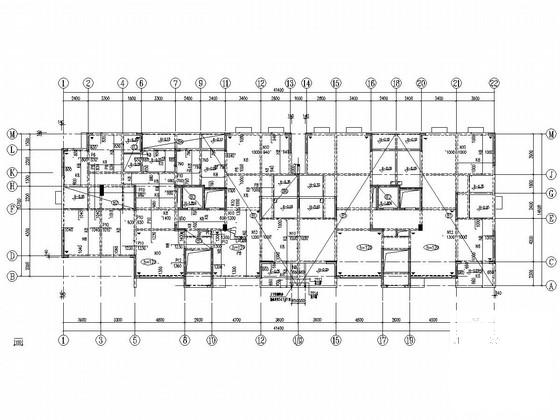

一层板结构图
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
