一份16层框剪结构住宅楼结构CAD施工图纸（条形基础）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 地下室功能：车库
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目是广州某16层住宅楼项目，框架剪力墙结构，抗震设防烈度为6度，场地为Ⅱ类，基础采用条形基础，基础设计等级为乙级。
包括： 结构设计说明 ，梁构造通用图说明，墙柱定位图，柱表，各层梁钢筋图，各层板钢筋图，基础梁配筋示意图，楼梯图等共计28图。
。

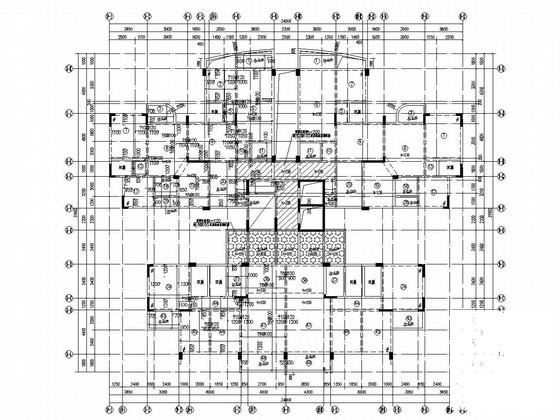

13层板配筋图

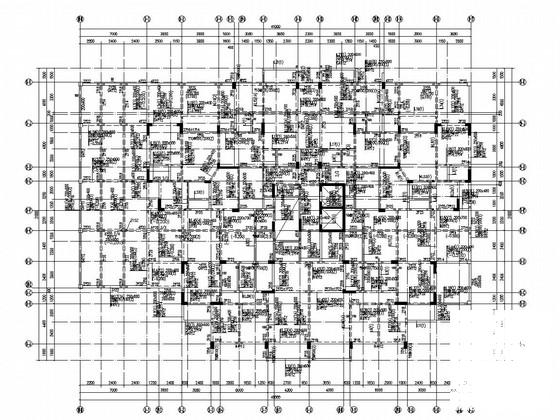

13层梁配筋图

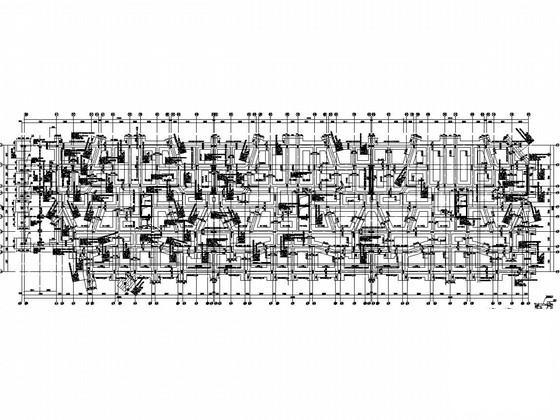

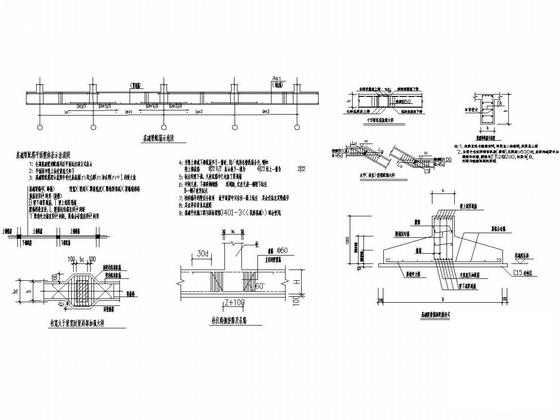

基础梁配筋图

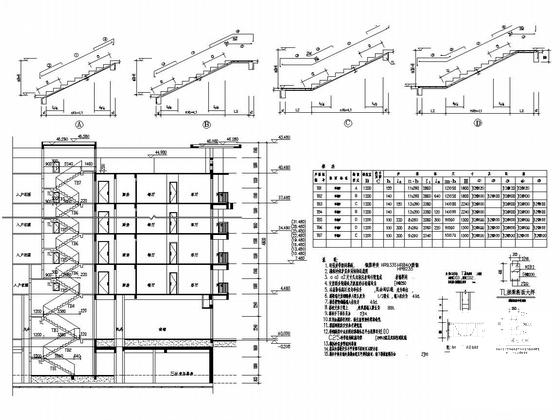

楼梯图

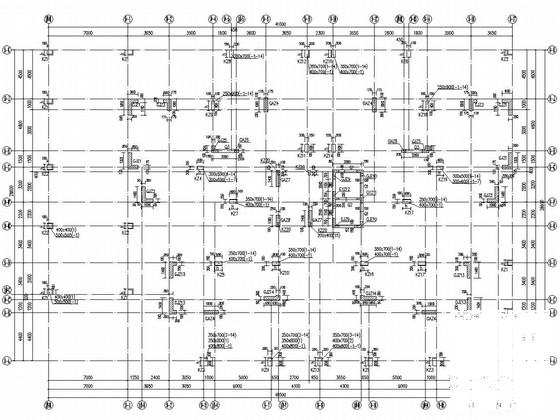

墙柱配筋图
