一份11层框剪住宅楼结构CAD施工图纸（F座）(平面布置图)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：4.2m
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：其他
• 参考图纸：24张
• 设计年代：近代

附件详情

该工程为框剪结构，有地下室、有各楼层、结构施工图主要包括：结构设计总说明、基础 平面布置图 、电梯底坑剖面图、墙柱平面定位图、层梁平面配筋图、剪力墙洞口加固大样、 楼梯详图 、屋面板平面配筋图、层板平面配筋图等 。

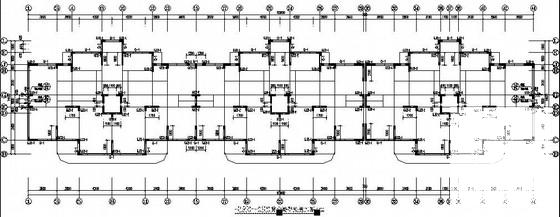

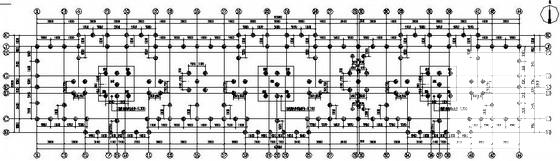

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
