6层校区实验楼建筑施工图纸cad平面图

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：安徽
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：17张
• 建筑设计面积：11686平方米
• 建筑高度：23.4m
• 建筑地上层数：6层
• 设计效果图：无

附件详情

本项目为安徽某校新校区实验楼。 建筑设计面积：11686平方米。 建筑高度：23.4米。 建筑层数：6层。 耐火等级：二级。
耐久年限：50年。
防水等级：二级。
这份参考资料包括资料目录、设计说明、工程做法、门窗表、总平面图、各层平面图、立面图、剖面图、 楼梯详图 、卫生间详图、墙身大样以及各节点大样，共计17张图纸。

2

3

4

第 1 张图

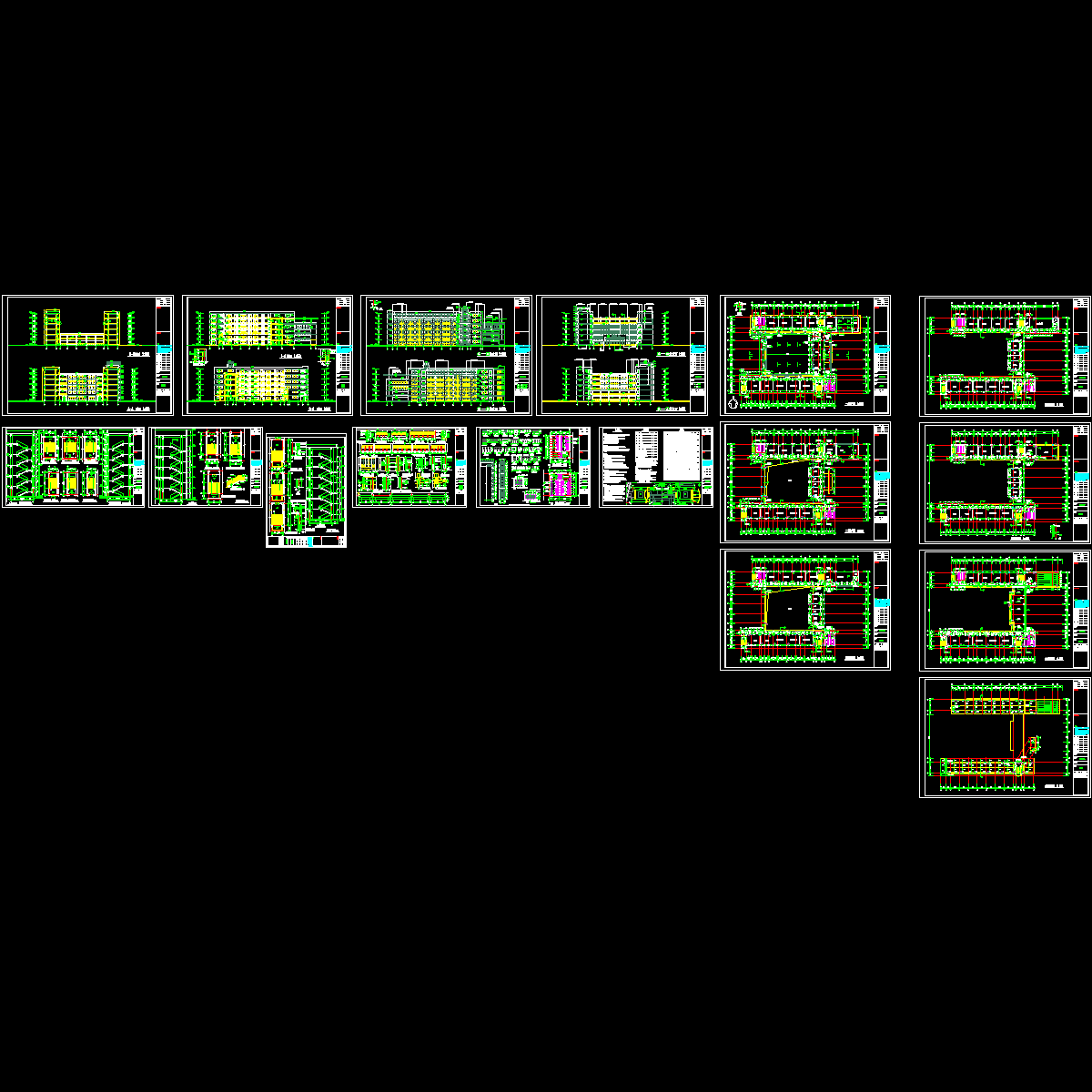

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
