一份4层桩基础异形柱框架结构商场结构CAD施工图纸（6度抗震）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

结构总说明、基础平面图 桩基设计说明 承台表 桩表、墙柱钢筋图、基础层梁钢筋图 、梁钢筋图、板钢筋图、坡屋面板钢筋图、坡屋面梁钢筋图、楼梯结构图、节点大样配筋图共12张图纸。

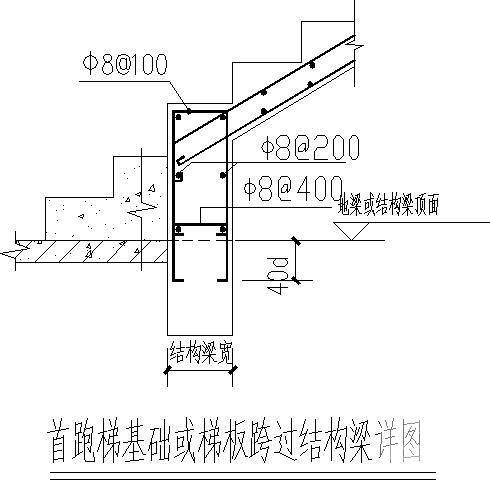

第 1 张图

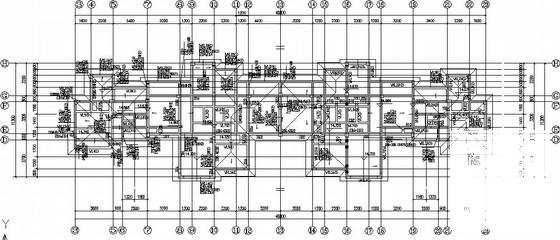

第 2 张图

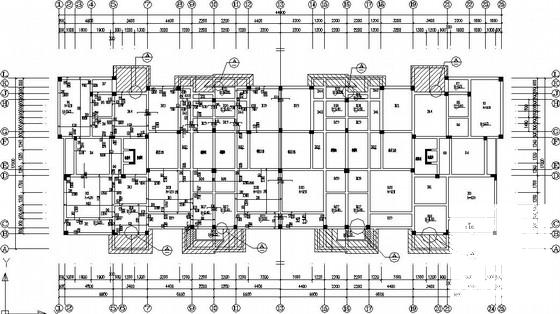

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
