一份中学宿舍给排水照明CAD施工图纸(配电箱系统图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：1963.52平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：重庆

附件详情

• 给排水设计施工说明
• 给排水系统原理图
• 给排水平面图
• 屋顶 防雷平面图
• 基础接地平面图
• 给排水、 照明平面图
• 配电箱系统 图

附件详情

该项目为一中学学生宿舍，共六层，总高19.950米，建筑占地面积260.55米，总建筑面积1963.52平方米，该项目属于多层民用建筑，建筑类别为三类，耐火等级为三级。设计范围：该项目室内给排水设计、灭火器配置。
，共14张。

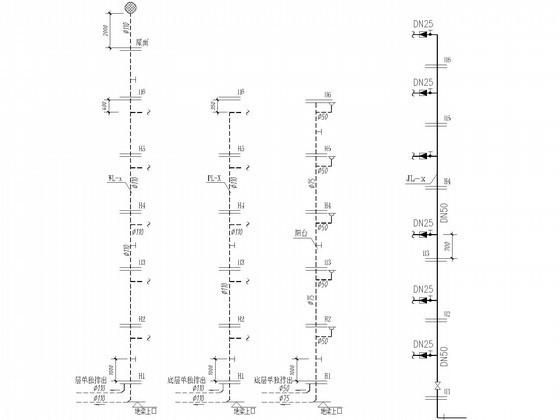

排水系统图

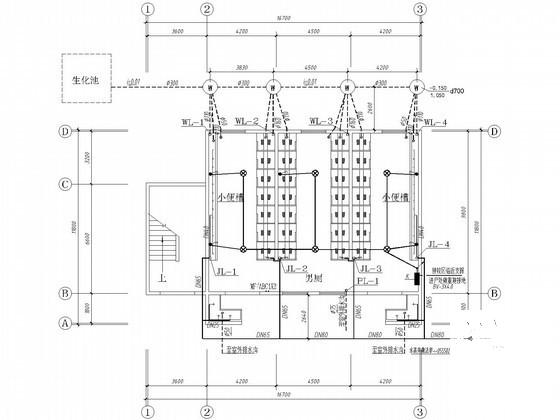

卫生间给排水照明平面图

消火栓系统原理图

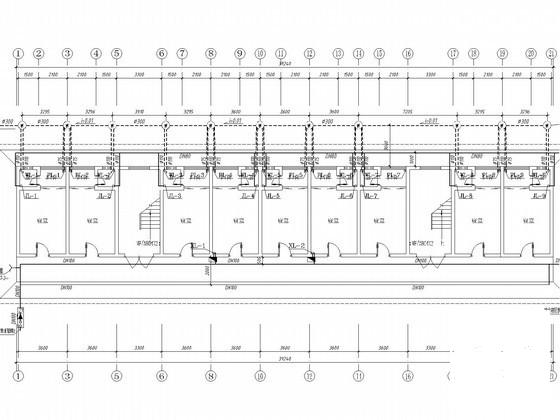

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
