[CAD]桥梁景观照明工程图纸（设计说明）(配电箱系统图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑,其他
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 项目所在地：安徽
• 强电 设计： 供配电系统 ,电气照明,其它

附件详情

• 设计说明
• 大桥主要用料表
• 大桥平面照明电气图
• 大桥立面布灯示意图
• 大桥立面控制示意图
• 大桥控制器接线示意图
• 配电箱系统 图
• ……

附件详情

该项目为安徽省桥梁景观照明工程（二期）。设计计算功率为95KW,考虑到远期实施设计功率为150KW（含预留）。设计范围：景观照明工程。7月，图纸共36张。

电业局天桥平面照明电气图

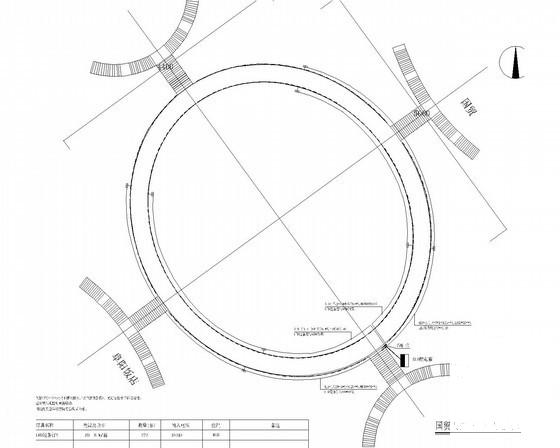

国贸天桥平面照明电气图

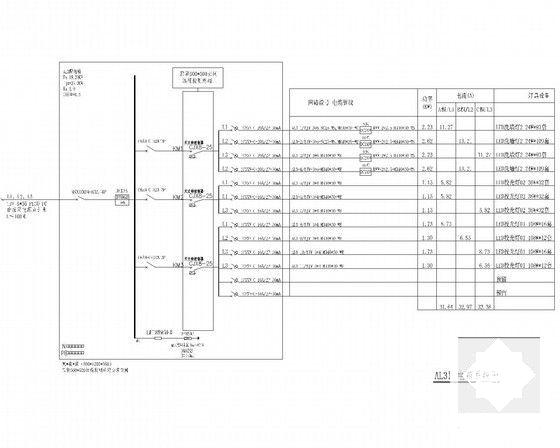

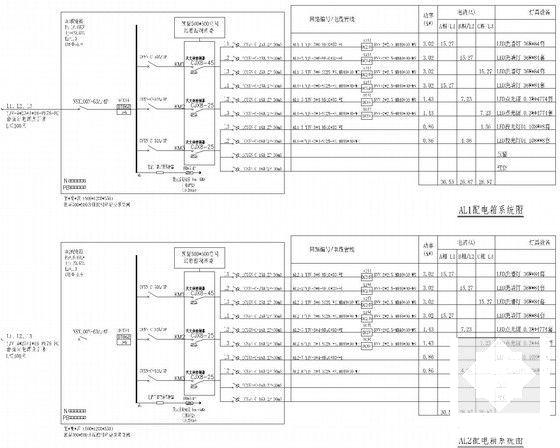

AL2配电箱系统图

AL3配电箱系统图

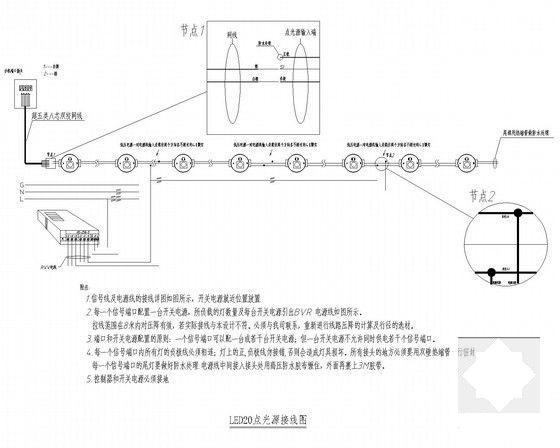

LED20点光源接线图

定制光环灯安装示意图

控制器接线示意图

立面布灯示意图

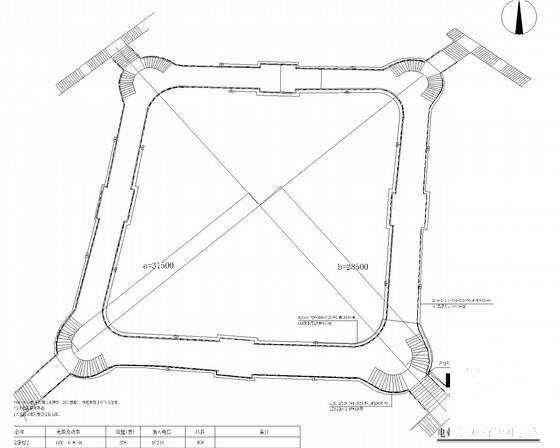

小学人行天桥平面照明电气图

照明电气图

人行天桥平面照明电气图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-13 12:38:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在基础知识专区发帖交流相关知识。
