一份配电箱照明系统控制原理CAD图纸(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1.此智能控制器控制方式有自控与手动控制两种，通过NK转换开关转换。
2.各回路的接触器KM平时处于常开状态 ，设置于配电箱内，系统设为自动控制状态时由微电脑时控开关控制，灯具工作时间设为三种：一、半夜灯，二、全夜灯，三、景观灯，灯具工作时间由管理人员根据实际需要调整工作时间。
3.此配电箱 照明系统 二次原理图为通用原理图，电器元件品牌采用施耐德。

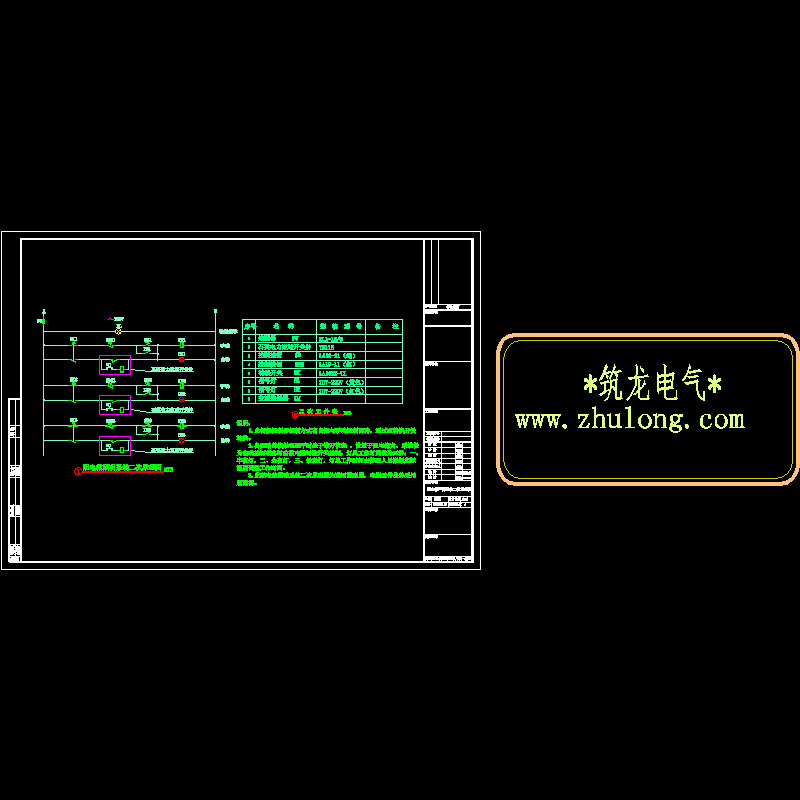

第 1 张图
