5层中学装修改造电气施工图纸cad平面图,配电箱系统图

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计面积：1800平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第二类
  • 项目所在地：贵州
项目概要：该项目为 贵州省中学装修升级改造 电气施工图 设计 ，总建筑面积1800m，建筑层数为5层，建筑高度18.8米。
设计范围：
该项目设计包括红线内的以下电气系统：
1）电力配电系统
2）照明系统
3）建筑物防雷、接地系统及安全措施
4）有线电视系统、电话系统、综合布线系统由业主委托专业设计公司设计。
部分图纸展示：

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

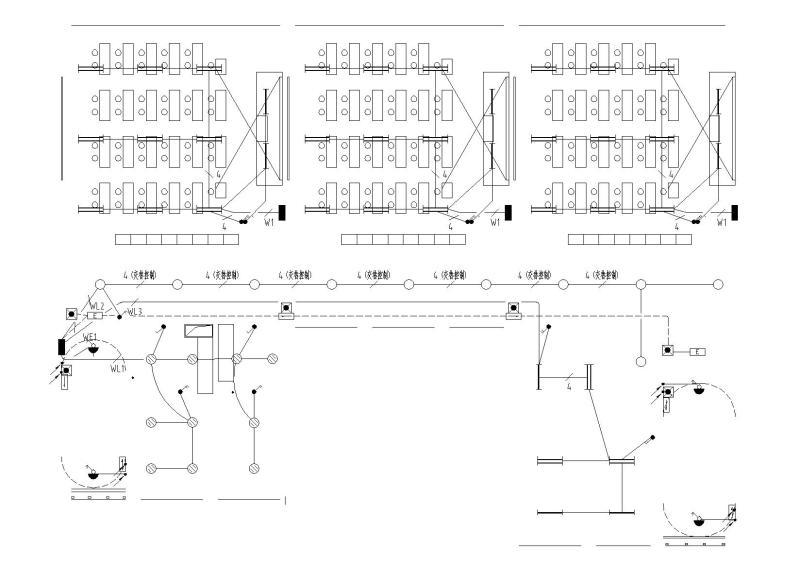

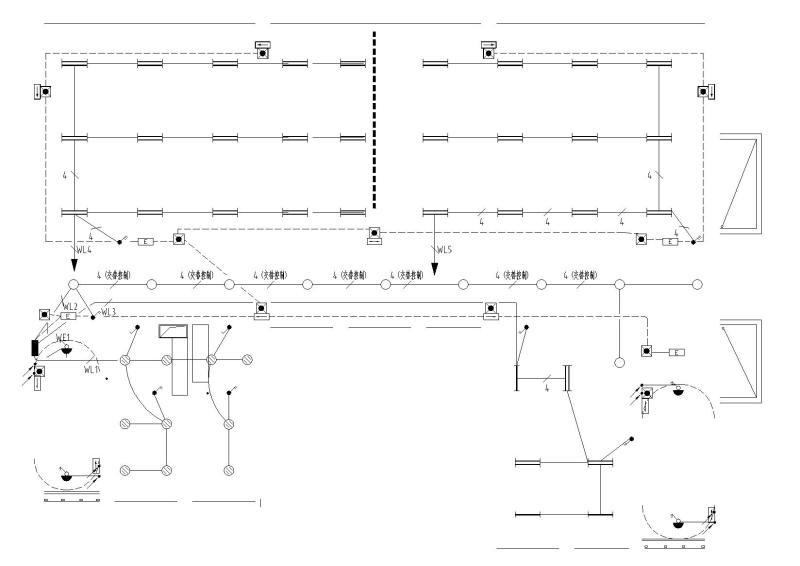

  • 综合楼三层照明平面图
    综合楼三层照明平面图

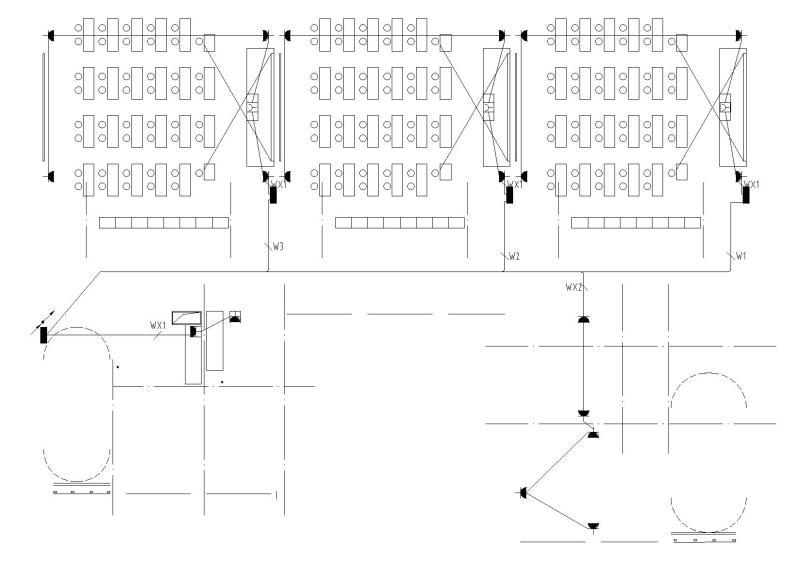

  • 综合楼四层配电平面图
    综合楼四层配电平面图
  • 中学升级改造电气-模型
    中学升级改造电气-模型

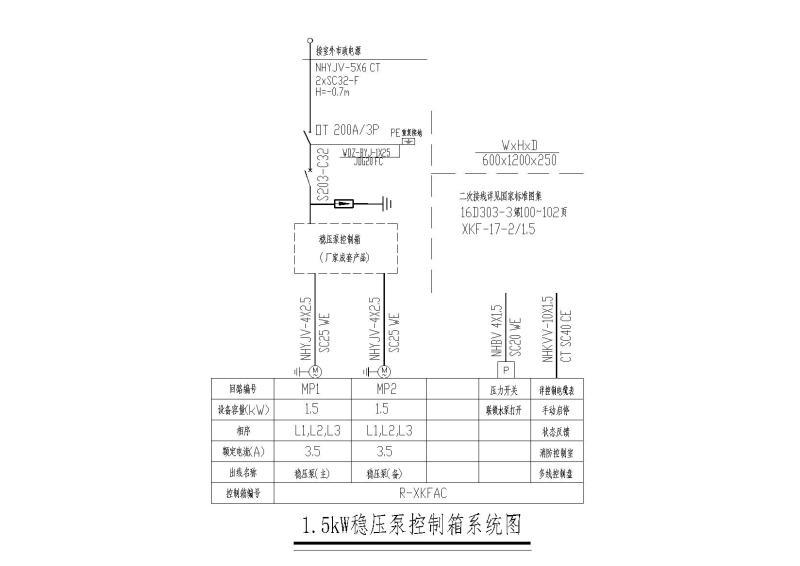

  • 1.5kW稳压泵控制箱系统图
    1.5kW稳压泵控制箱系统图

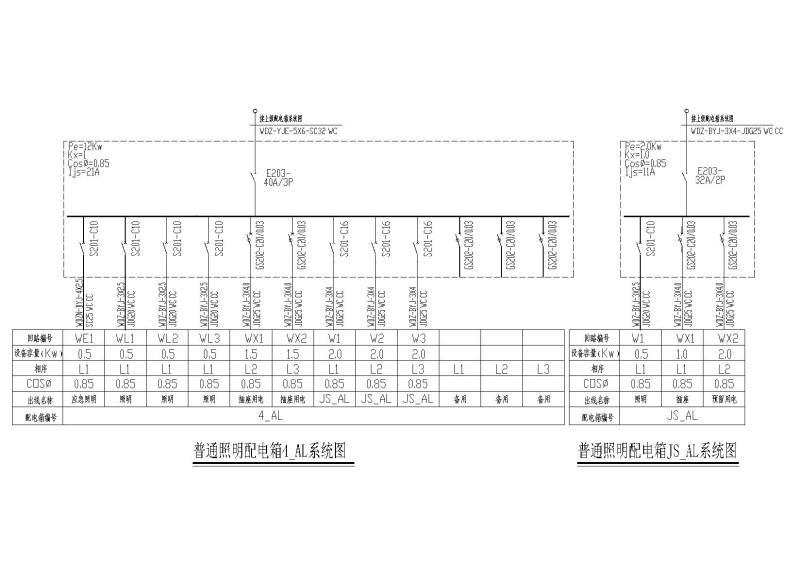

  • 普通照明配电箱系统图
    普通照明配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
