一份钢结构接待用房售楼处结构CAD施工图纸（独立基础）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公, 商业
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

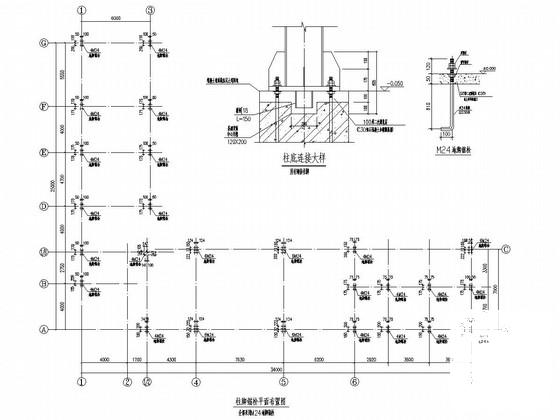

该项目是接待用房售楼处项目，采用钢结构，抗震设防烈度：6度，该资料包含： 结构设计说明 ，柱脚锚栓平面布置图，钢柱平面布置图，钢梁平面布置图，钢龙骨 平面布置图 ，屋面檩条布置图，屋面彩钢板布置图，节点大样，共计13张图。
分享投稿时间：近几年3月。

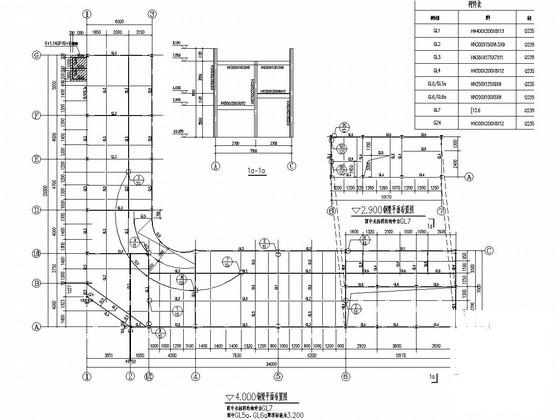

2.900、4.000钢梁平面布置图

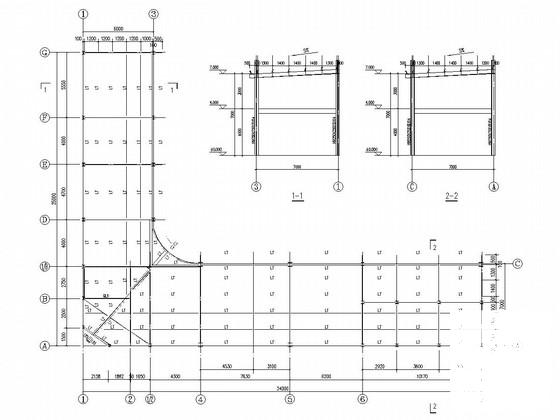

屋面檩条平面布置图

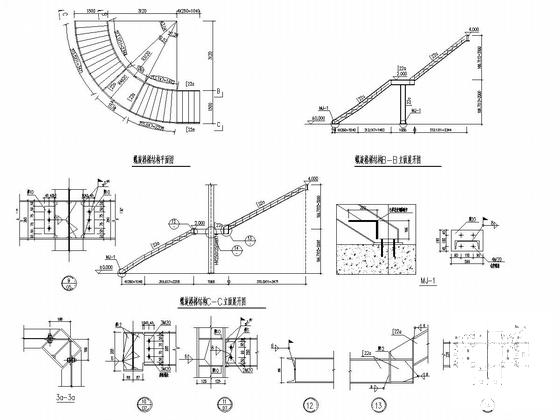

楼梯图

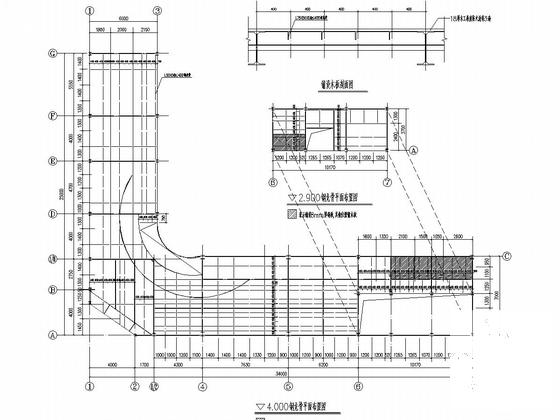

龙骨平面图

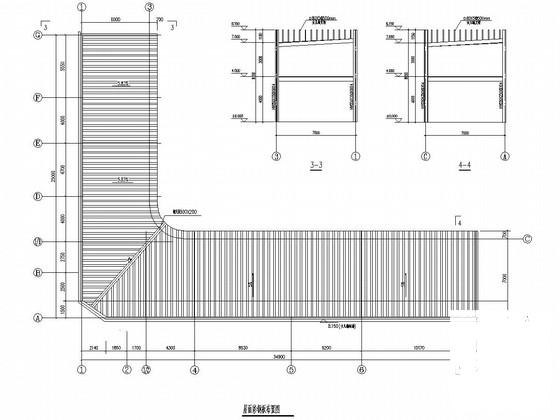

屋面彩钢板布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-22 20:03:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
