18层医院中央空调设计施工CAD图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：高层建筑
• 建筑面积：29685.58平方米
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 设计内容：空调,通风,机房,其它
• 冷热源：电动压缩式冷水机组,空气源热泵
• 空调系统：空气-水系统
• 水系统：单式泵,变流量,同程式
• 项目地址：湖北

附件详情

• 设计施工说明
• 主要设备材料表
• 消防原理图
• 消防平面图
• 中央空调冷冻水系统原理图
• 通风平面图
• 空调平面图
• 设备安装详图

附件详情

该项目为咸宁市崇阳县某医院住院楼中央空调工程。主要建筑结构形式：十八层框架剪力墙结构建筑。建设规模：即住院部总建筑面积29685.58平米，其中地上建筑面积28297.69平米，地下室1387.89平米。建筑高度为70.88米，地下共1层，层高4.2米；地上18层，1F层高为4.8米，2F及3F的层高均为4.2米。设备转换层为2.18米，4F至18F的层高均为3.6米。
建筑使用性质：负1层主要设自行车库和设备用房等。
1层主要设住院部大厅、出入院收费结算处、住院部药房、药库、商店、消防控制室、弱电控制室，以及部分相关办公用房。
2层主要设手术室包括手术缓冲区、麻醉室、库房、无菌库房、石膏室、术后苏醒室、标本室、X光机室、更衣室、值班室、收发室以及部分相关的医护人员办公室。
3层主要设产房及ICU特护病房(共15床)，包括待产室、分娩室、洗婴室、产休室、抚触室、小儿活动室等以及部分相关办公用房。
4层主要设病房，包括示教室、医生办公室、护士站、抢救室、值班室等用房。
5-13层、15-17层主要设病房，包括示教室、医生办公室、护士站、抢救室、治疗室、值班室等用房。
14层主要设病房，包括污物间、库房、医生办公室、护士站、等待室、透析室、复用室、配液供液、处置室、值班室等用房。
18层主要设示教室、书架式图书室、密集柜病案室、医生办公室、阅览室、值班室等用房。
设计范围：风冷热泵空调系统，通风及防排烟系统，风机盘管加新风系统，空调冷冻水系统，24小时空调房间系统，分体式空调。
设计年代：近代，图纸20张。

冷冻水立管系统

中央空调冷冻水系统原理图

空调系统安装剖面示意图

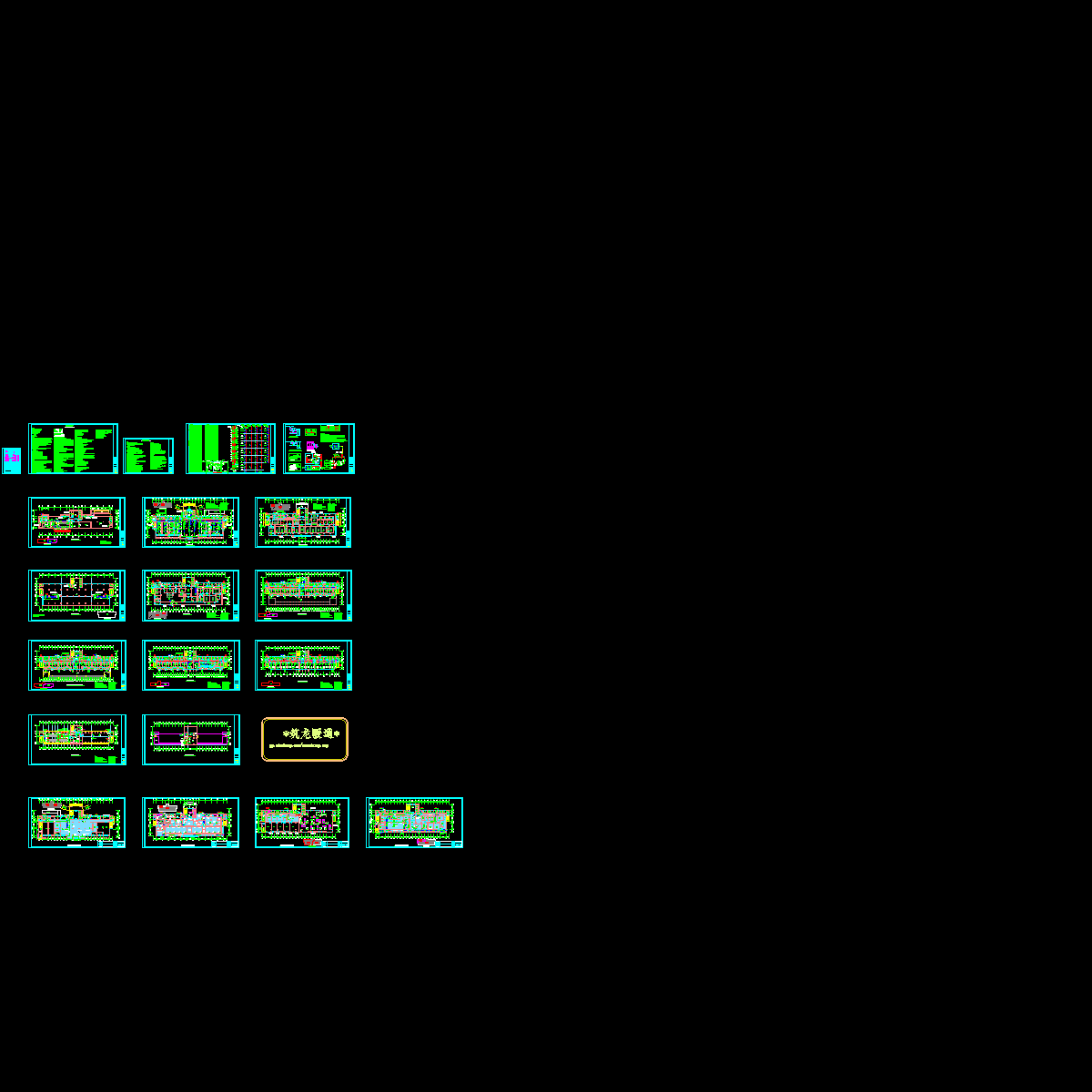

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
