一份3层知名公司现场服务区工程员工会所给排水CAD图纸（太阳能热水工程）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：4687平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,高位水箱供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 特殊系统：太阳能热水系统
• 大样节点：水箱,厨房,卫生间
• 热水供应方式：集中热水供应

附件详情

• 资料目录
• 主要设备及材料明细表
• 设计施工说明

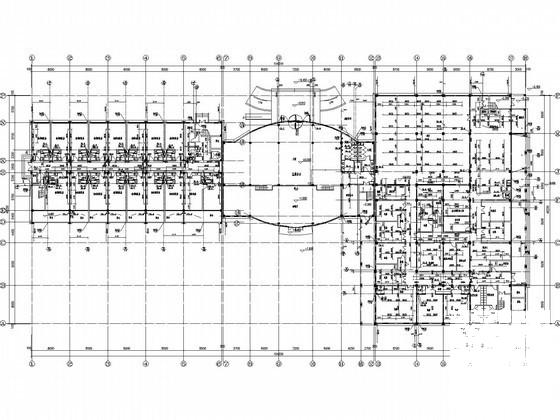

• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 屋顶层给排水平面图
• 一层厨房给排水 平面布置图
• 卫生间给排水平面放大图
• 排水及消火栓给水系统图
• 给水系统及自动喷水原理图
• 热水系统图及太阳能系统原理图

附件详情

该项目为公司现场服务区工程员工会所的给排水工程，地上三层及局部二层，建筑面积约4687平米，建筑高度15.6m，建筑物体积大于2万立方米，小于5万立方米之间。该项目为单体设计，底层平面图管线设计至室外一米，室外给排水构筑物等在总图上确定（已有设计的除外）。 设计内容为建筑室内的生活给排水系统、消防给水系统、雨水系统、建筑灭火器设置等。室外红线内给水排水管道和消防管道由总图另行设计。
，共13张图。

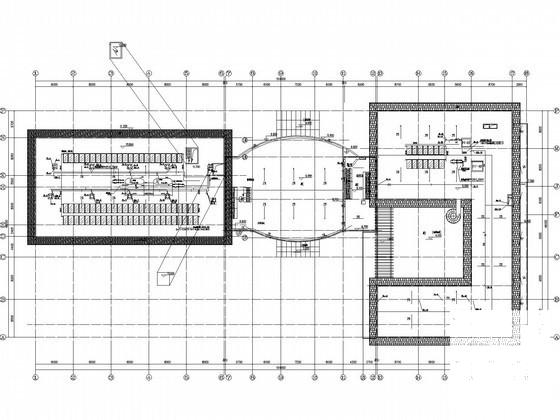

屋顶层给排水平面图

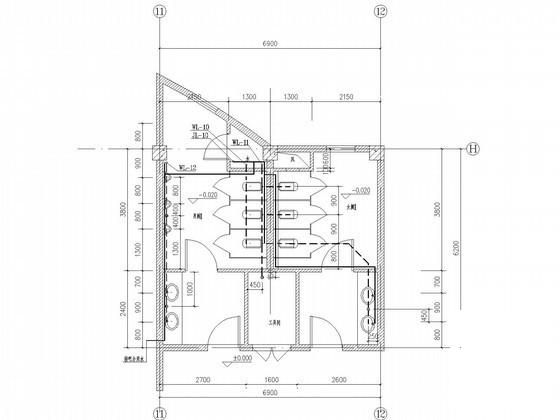

给排水放大图

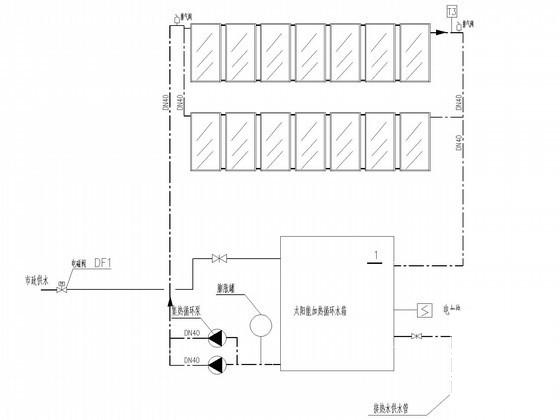

厨房太阳能热水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
