4层构架屋面弧线型框剪结构县级图纸书馆建筑施工CAD图纸

nishiwodeshui · 发表于 2021-3-15 20:45:44

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

档案馆规模：丙级（县、市）
结构类型：钢筋混凝土结构,框架结构
建筑高度：多层建筑
幕墙面板材料：玻璃幕墙,金属幕墙,石材幕墙
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目地址：四川
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：CAD2000
参考图纸：32张
设计年代：近代
建筑面积：10500.00平方米
用地面积：12465.3132平方米
建筑高度：21.1 m
地上层数：4层
效果图：无

附件详情

设计说明：该项目的总用地面积12456.31平方米，总建筑面积10500.00平方米。建筑地上四层、地下一层，总建筑高度21.1米，该建筑的工程等级为一级，建筑的设计使用年限为50年，项目采用全现浇混凝土框架结构，抗震设防烈度为7度。

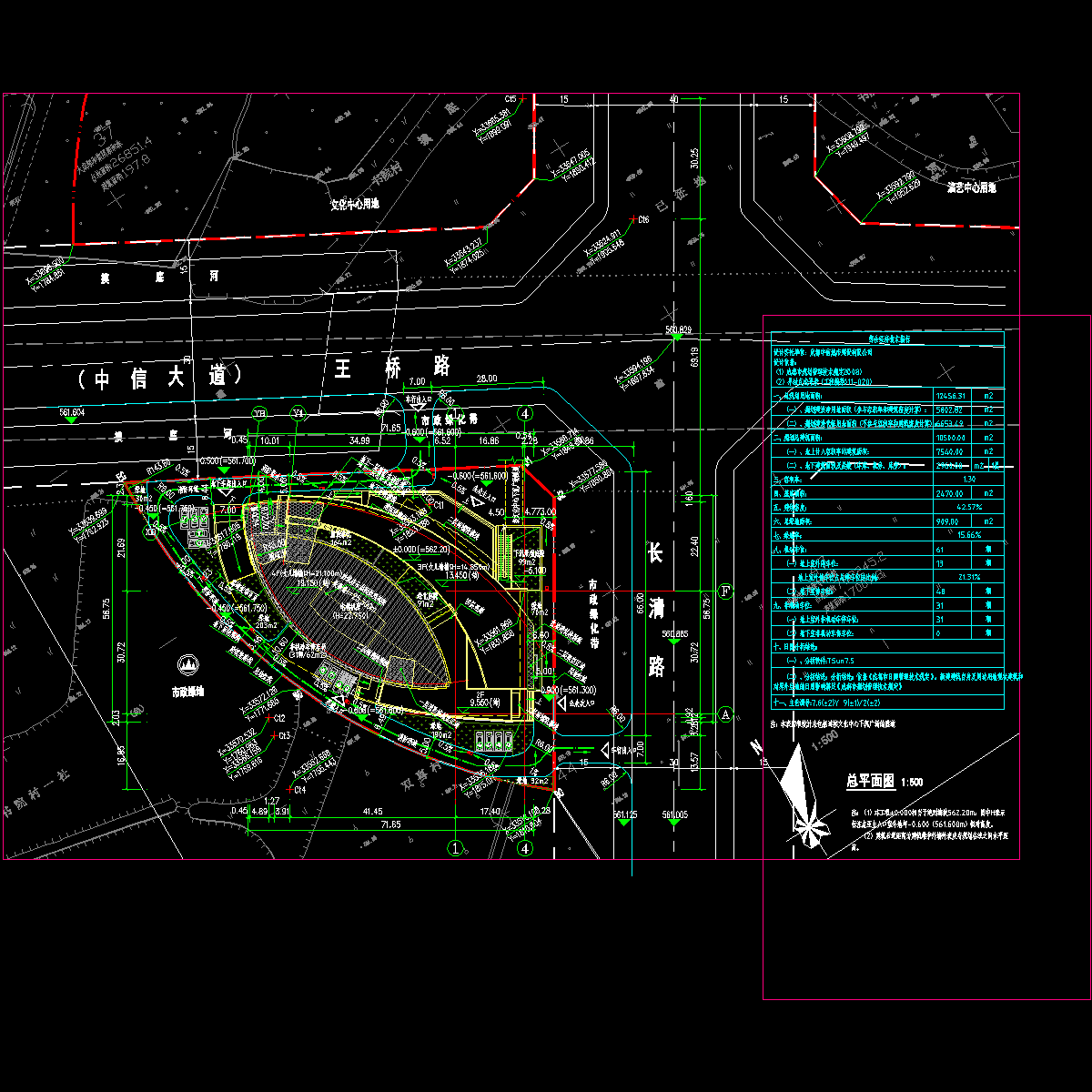

该资料包含：总平面图、各层平面图、剖面图、立面图、详图、经济指标、设计说明。

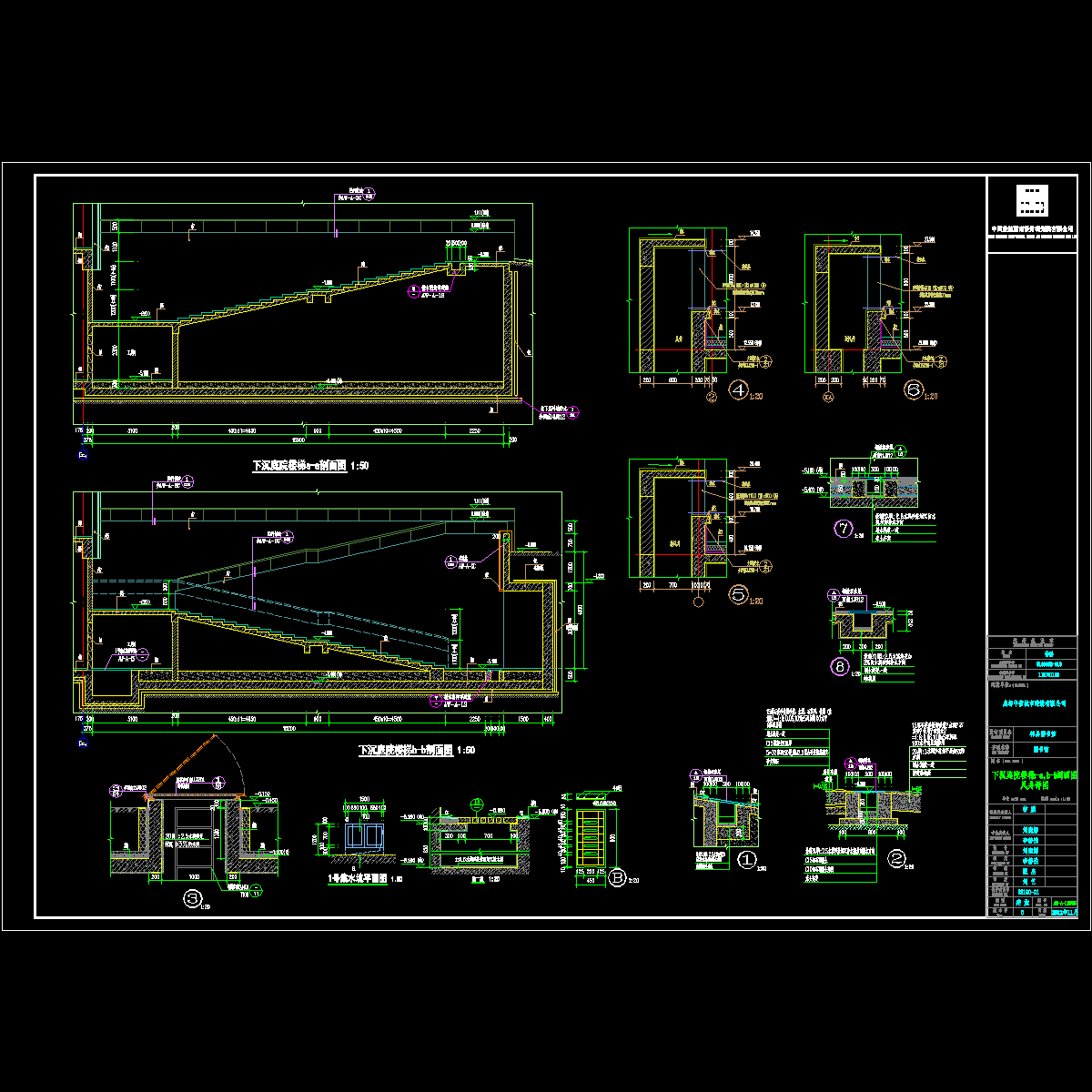

四层构架屋面弧线型框剪结构县级图书馆建筑剖面图

四层构架屋面弧线型框剪结构县级图书馆建筑首层平面图

四层构架屋面弧线型框剪结构县级图书馆建筑立面图

四层构架屋面弧线型框剪结构县级图书馆建筑剖面图

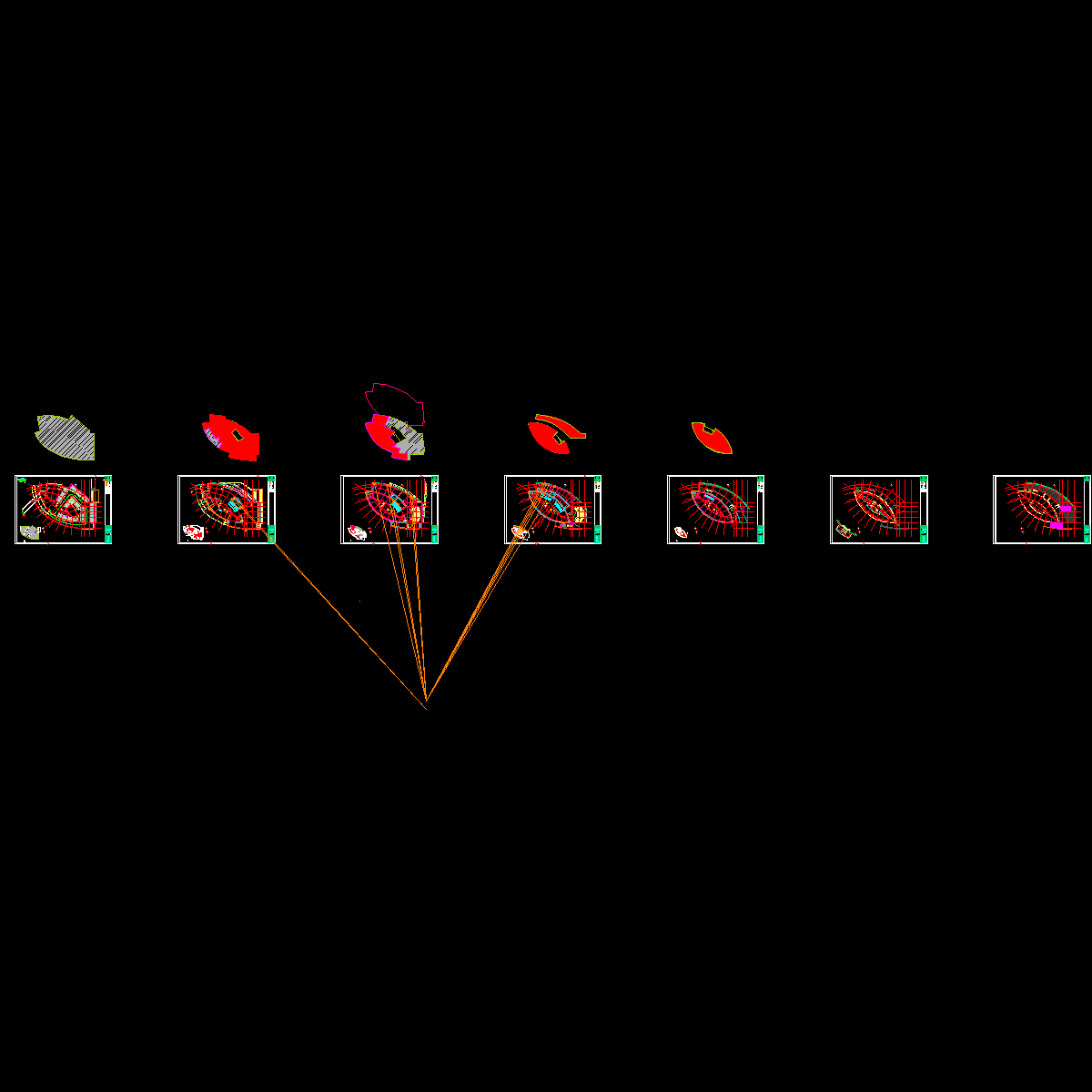

四层构架屋面弧线型框剪结构县级图书馆建筑平面图

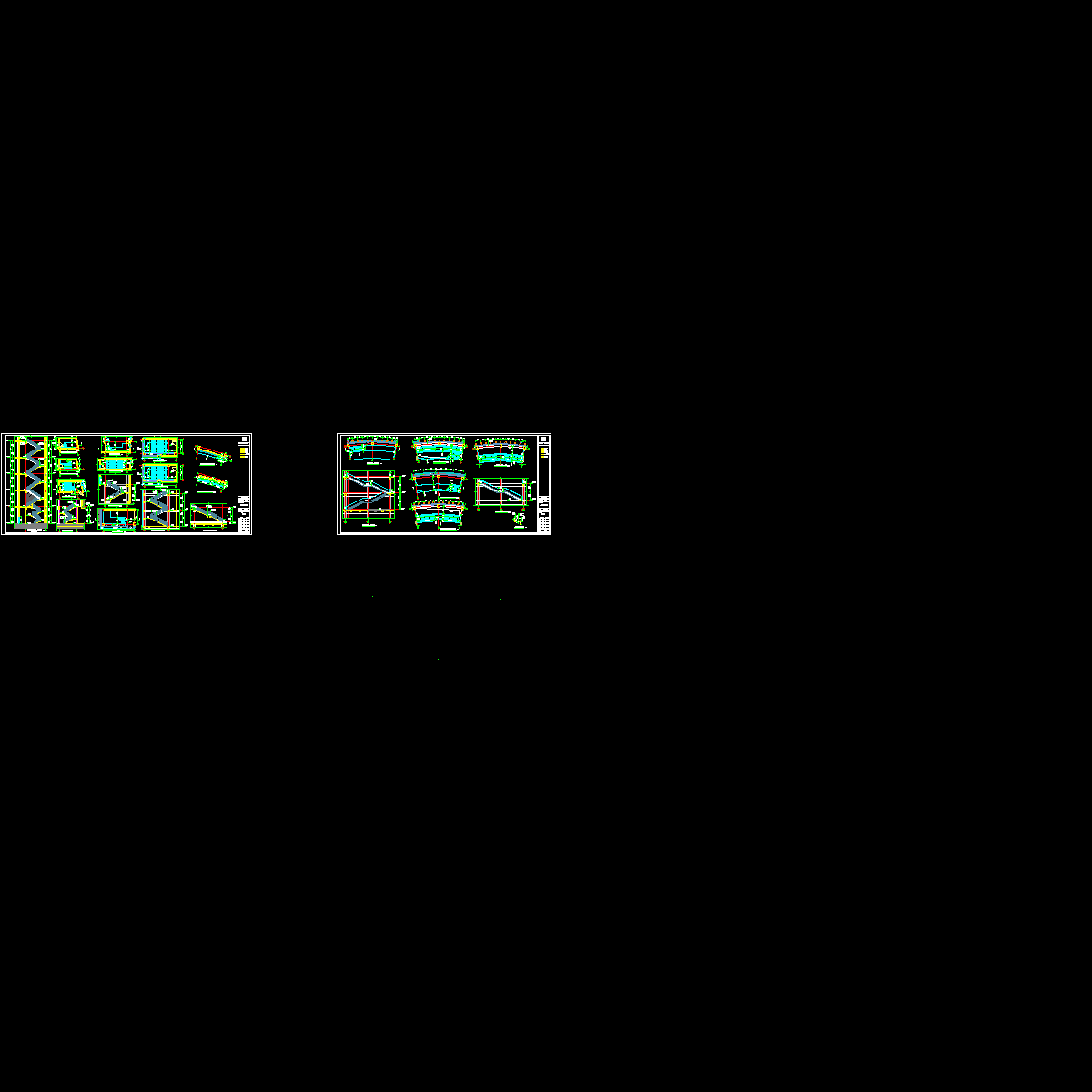

四层构架屋面弧线型框剪结构县级图书馆建筑详图

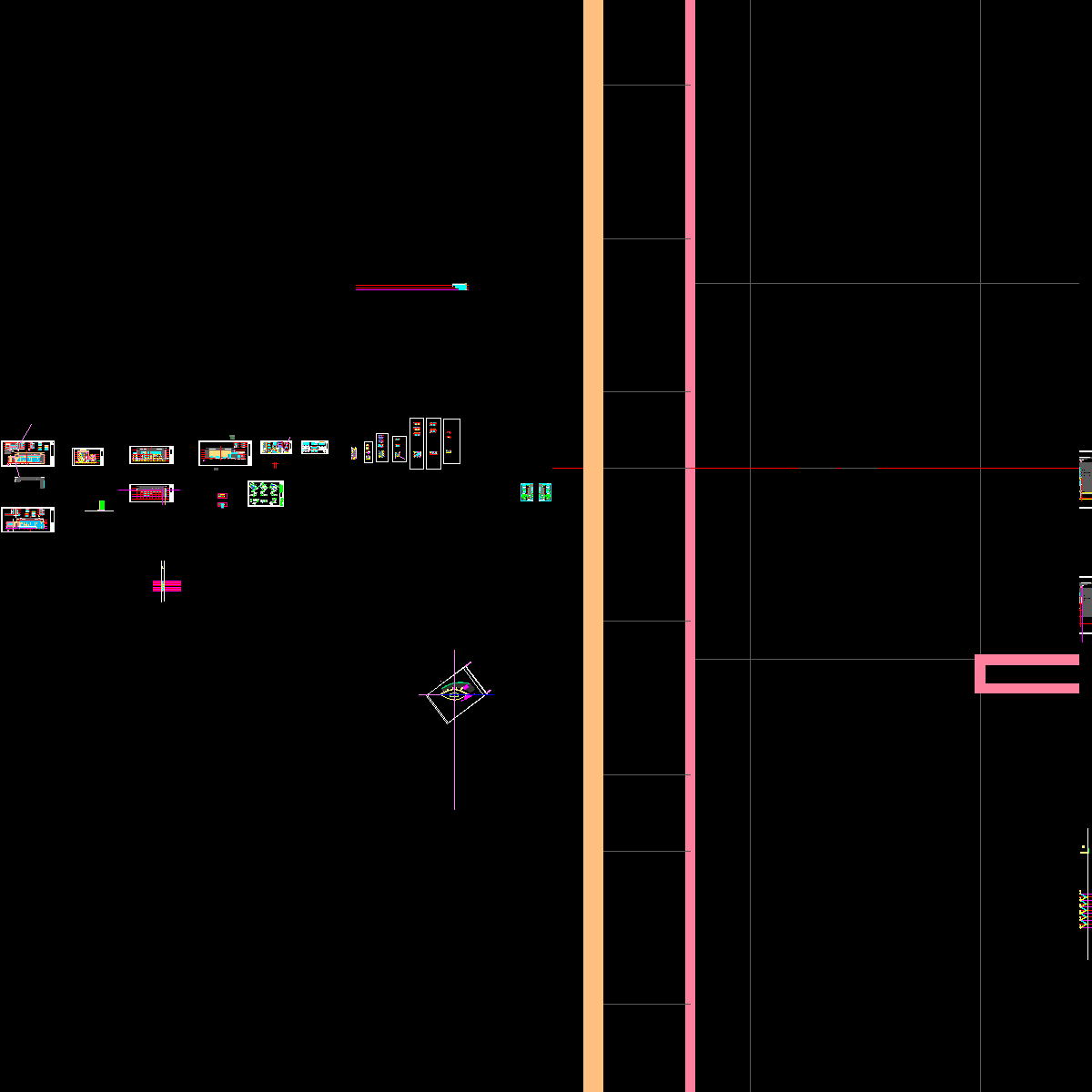

四层构架屋面弧线型框剪结构县级图书馆建筑缩略图
