8层图纸书馆建筑结构施工CAD图纸

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 外立面材料：幕墙
• 幕墙类型：玻璃幕墙,石材幕墙
• 外立面材料：幕墙
• 图纸设计深度：施工图
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：15张
• 建筑面积：37985平方米
• 建筑高度：36.30m
• 地上层数：8层
• 效果图：无

附件详情

该项目为某八层图书馆建筑结构施工图
该项目为高层（民用）建筑。
建筑面积37985平方米（不包括室外架空部分），建筑高度36.30米。
建筑设计使用年限为50年。
屋面防水等级（2级）耐用年限（15年）。
建筑类别与耐火等级：该项目属于一类高层建筑，耐火等级为一级。
该项目的防火间距、消防车道的设置、高层扑救面的长度符合规

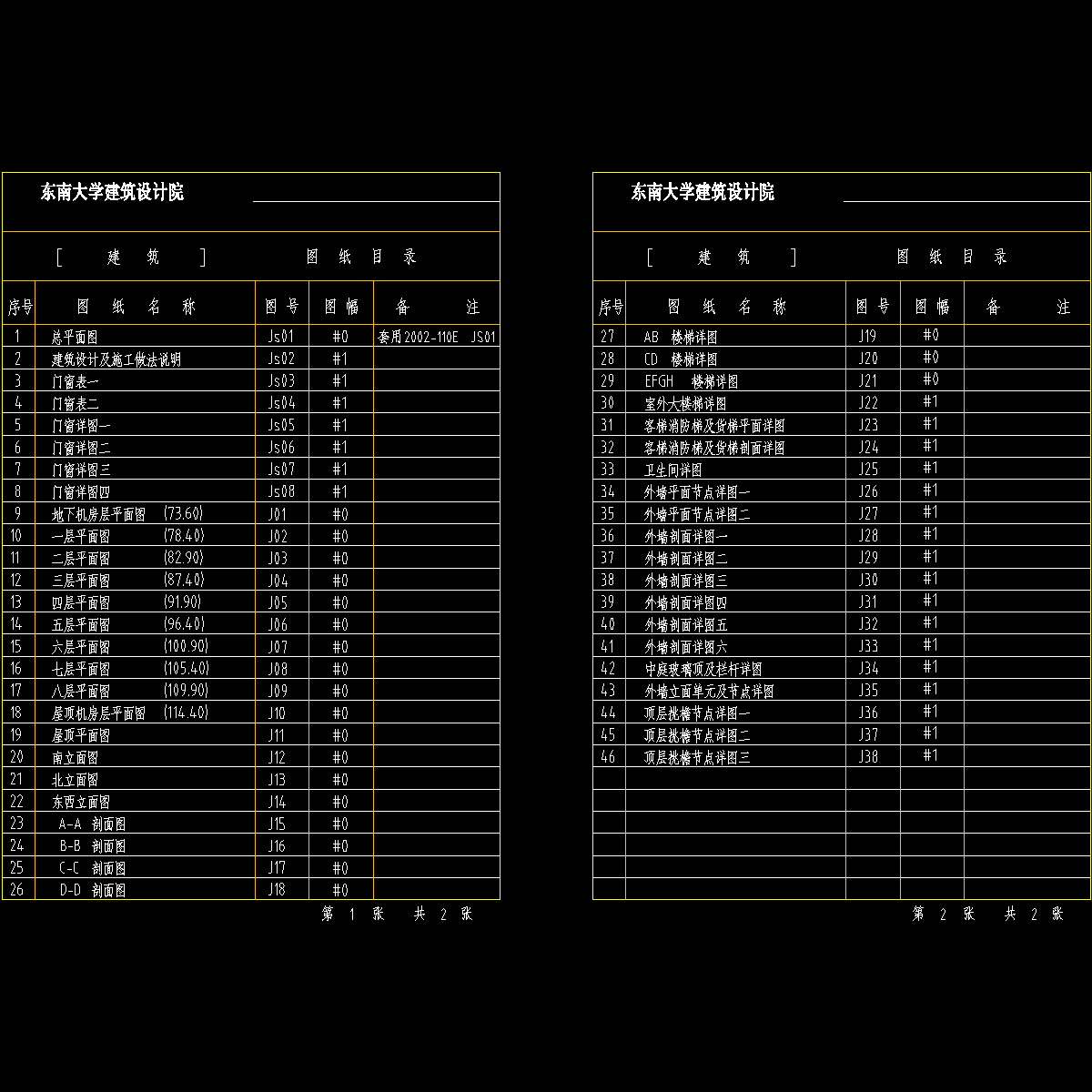

图纸内容包括 建筑施工 图和结构施工图俩部分，包括建筑资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图等，共15张图纸

ml.dwg

p-1.dwg

p-2345.dwg

p-67w.dwg

p-d1.dwg

p-d2.dwg

sgsm.dwg

剖面.dwg

立面.dwg

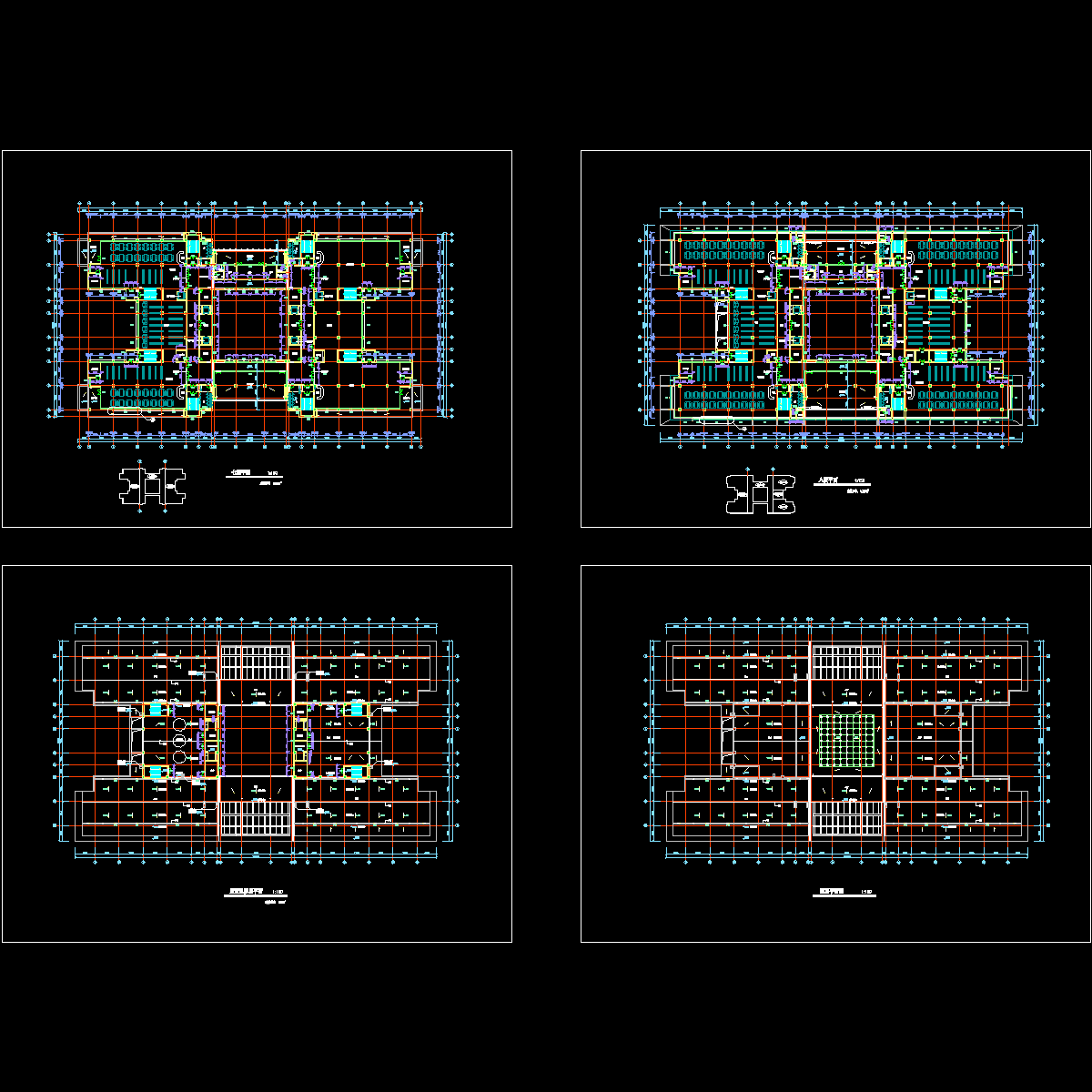

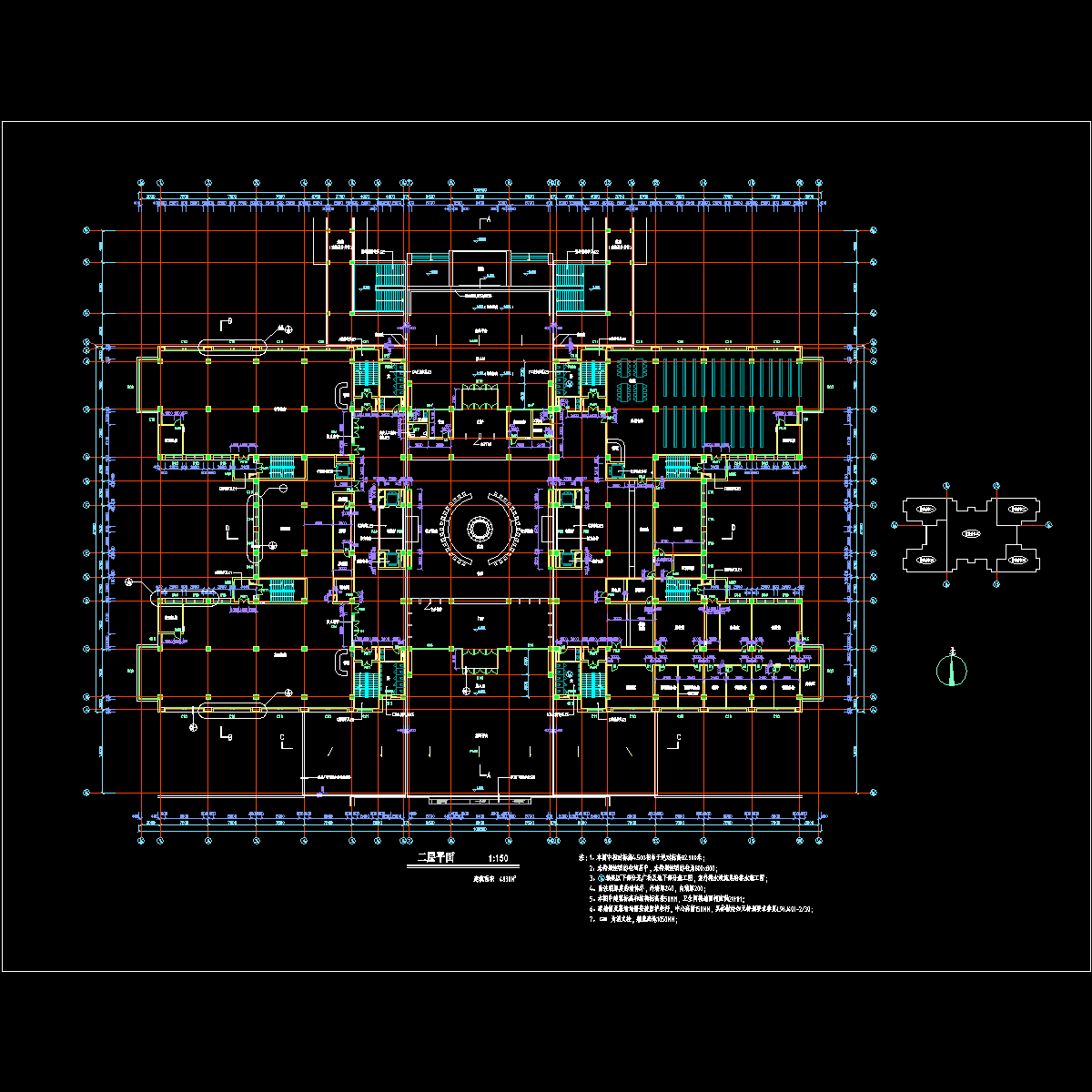

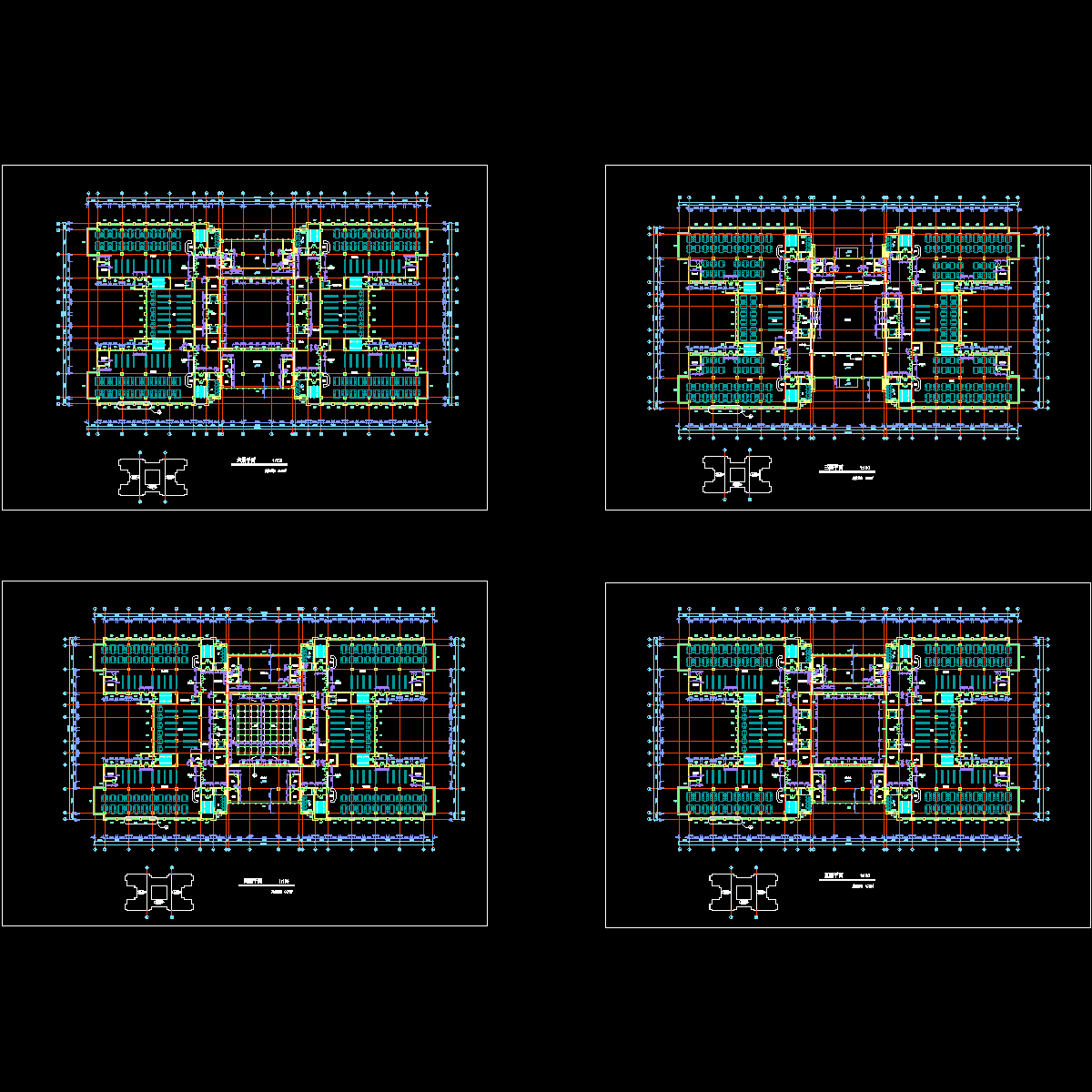

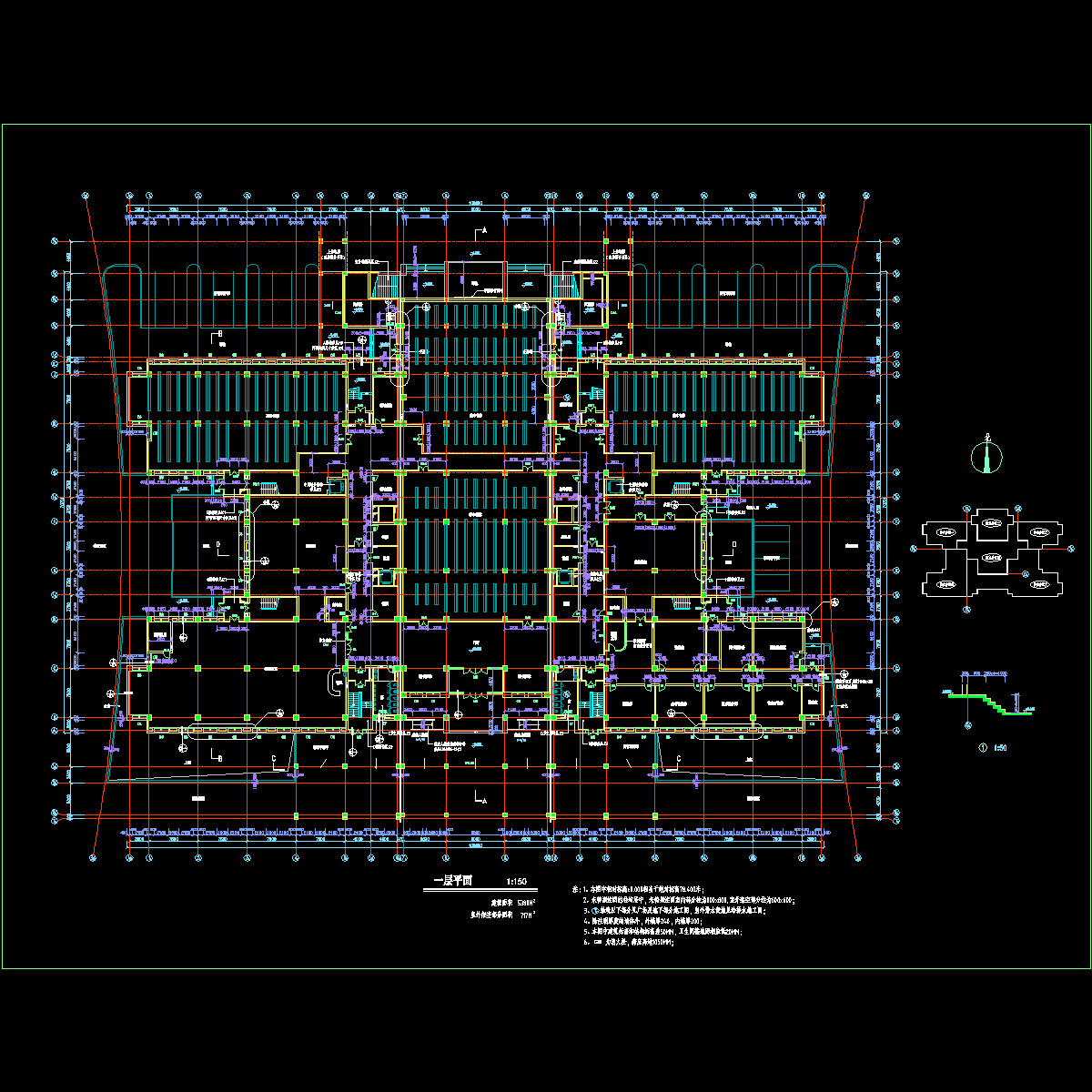

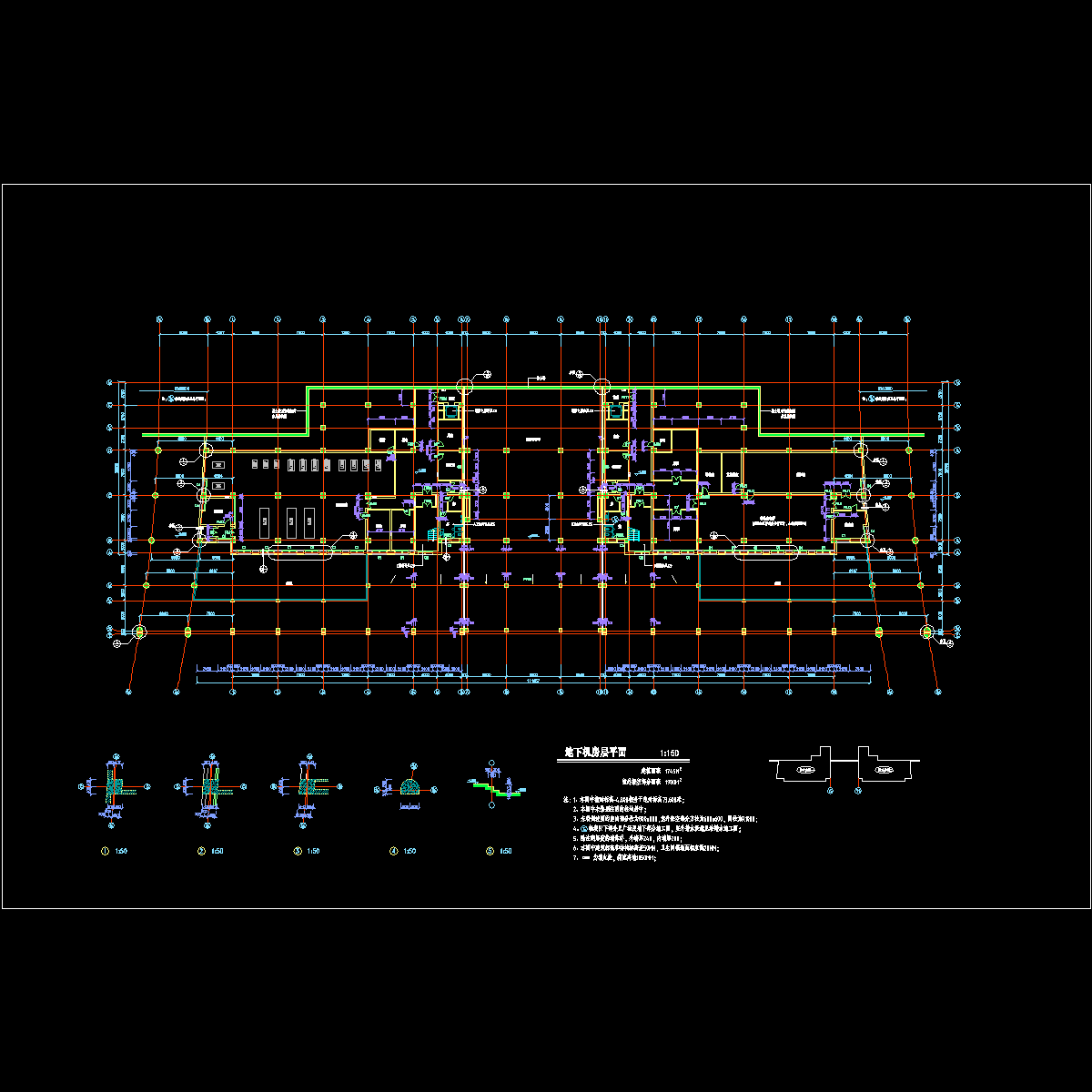

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
