5层图纸书馆电气CAD施工图纸(钢筋混凝土结构)(TN-S)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：11275平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 地下室用途：设备用房
• 节点大样：线槽,等电位联结
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目地址：广东
• 设计：低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

附件详情

该项目为广州市新建图书馆大楼，楼高21米（建筑屋面标高），地上5层，半地下1层，属二类低层建筑。总建筑面积为: 11275M2。该项目半地下室层高3.9M,一至五层层高4.2M,装修吊顶高度3.1M.建筑结构形式为框架结构.根据业主要求，经规划部门 认可，在半地下室设置高低压配电间。该项目所有 均用于一般正常工作环境。

设计内容包括变配电,电力、照明、消防。电话、电视、综合布线、安防，监控，背景音乐，计算机网络。

2

3

第 1 张图

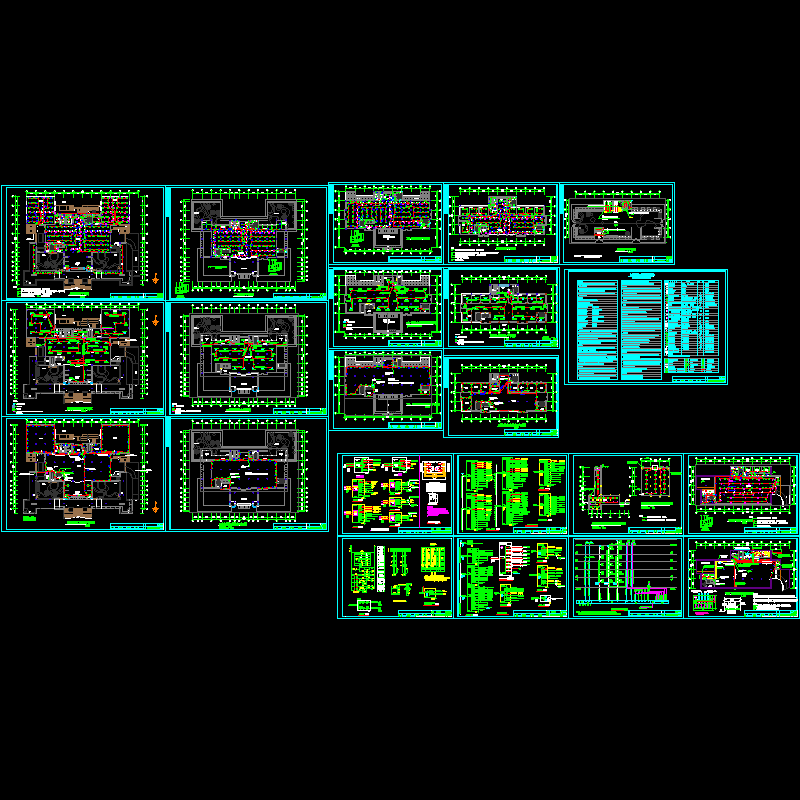

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
