一份工业园带夹层厂房门式刚架厂房结构设计方案CAD图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：19.6m
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

钢 结构设计说明 、焊接详图、钢柱及锚栓布置图、锚栓详图、夹层梁布置图、夹层梁柱 节点详图 、楼承板大样、屋面结构布置图、屋面檩条布置图、立面结构布置图、墙面檩条布置图、刚架图、 节点详图 、次构件详图、 楼梯详图 共15张图纸。

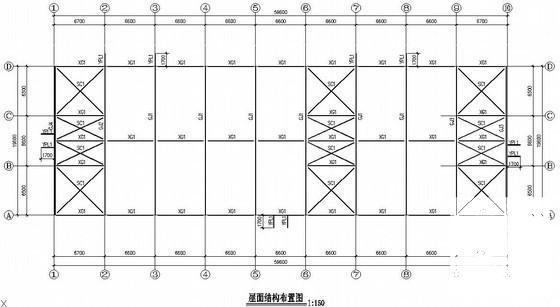

第 1 张图

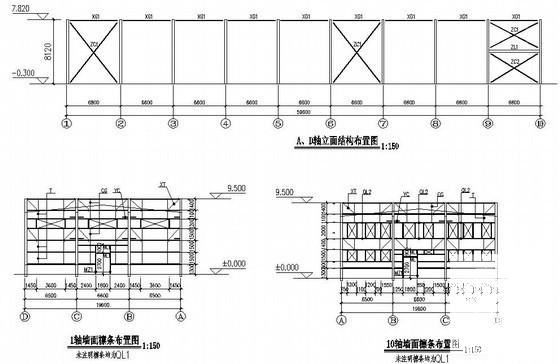

第 2 张图

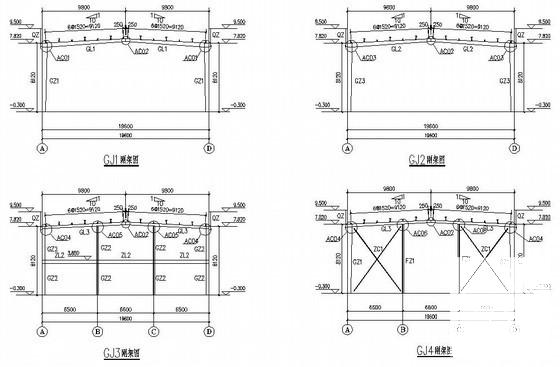

第 3 张图

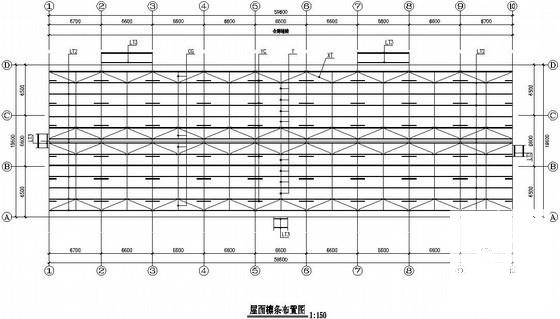

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
