门式刚架厂房结构设计方案CAD图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：5年,25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：40m
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：32张
• 设计年代：近代

附件详情

福建某门式刚架厂房结构设计图
该资料为：福建某门式刚架厂房结构设计图
该资料包含：
钢结构设计总说明、基础详图、钢柱平面布置图、预埋螺栓平面布置图、预埋螺栓详图、屋面结构布置图、吊车梁 平面布置图 、屋面檩条布置图、柱间支撑布置图、墙面檩条布置图、刚架剖面图、 节点详图 、吊车梁详图、吊车梁连接 节点详图 、次构件详图、钢结构焊缝图共18张图纸，另含建筑、设备图纸。

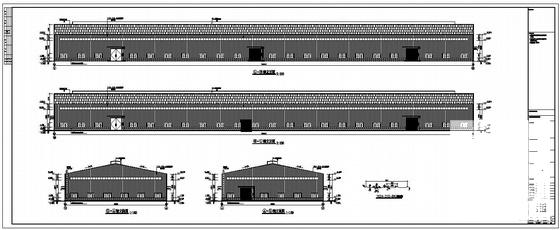

第 1 张图

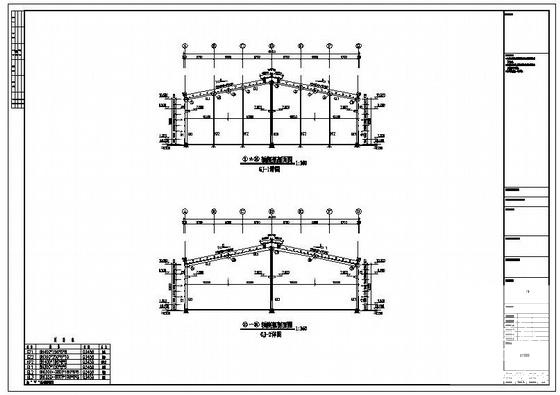

第 2 张图

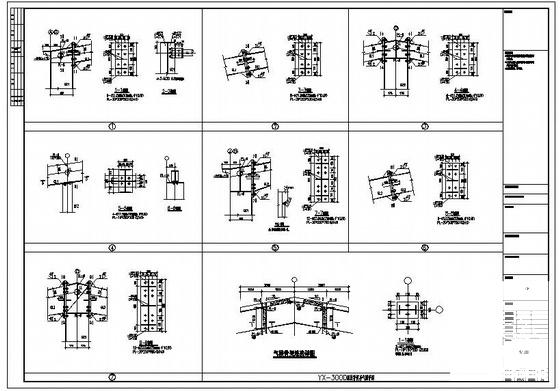

第 3 张图

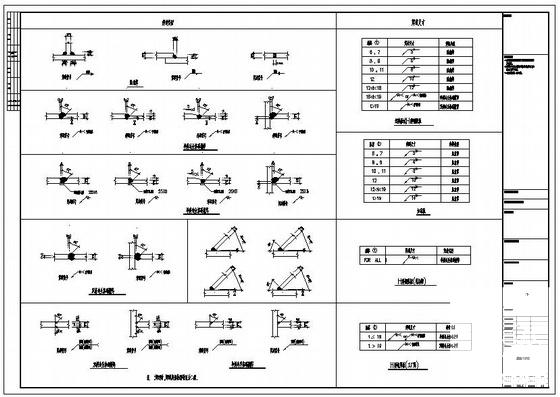

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 12:25:48上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
