一份框架结构5层综合楼电气设计CAD施工图纸(火灾自动报警系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 地下室用途：其它
• 负荷等级：三级
• 防雷等级：第二类
• 火灾保护分级：一级
• 有线广播：火灾应急
• 接地方式：TN-S
• 强电设计：应急电源,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为综合楼改造工程，属一类建筑。该项目地下一层，地上五层。建筑面积约2万平方米，主体为框架结构。地下一层设有消防、生活泵房、变电所、冷冻机房。一层设有消防控制室、网络机房。
设计范围包括：配电系统、 照明系统 、 防雷接地 系统、火灾自动报警系统、综合布线系统、楼宇自控系统、闭路监控系统、有线电视系统、客房控制系统等。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

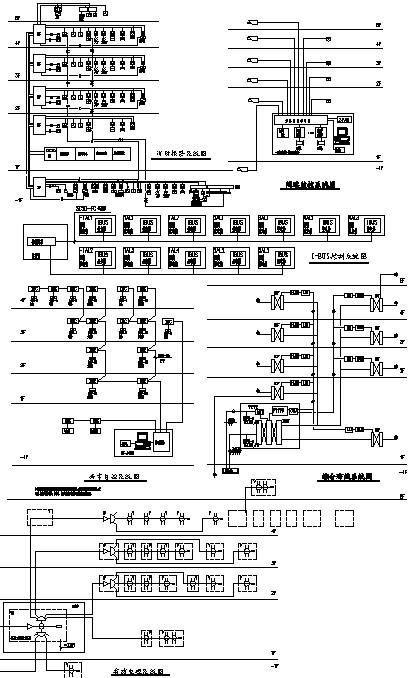

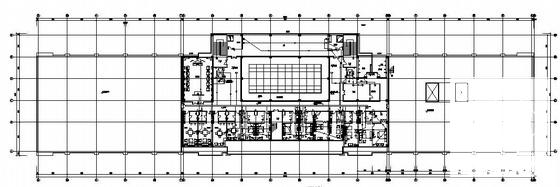

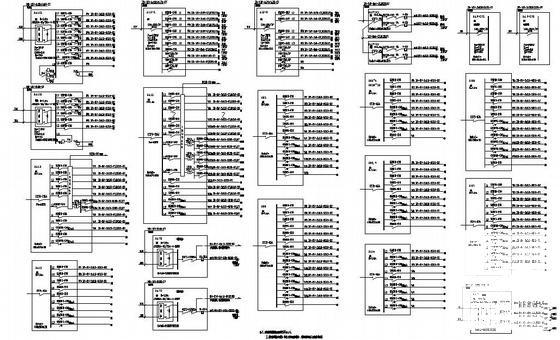

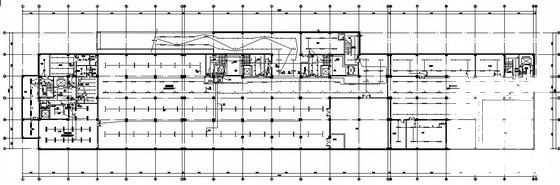

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
