5层科技展览博物馆空调及通风排烟CAD施工大样图（风冷恒温恒湿精密空调机）.dwg

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业,文化
• 建筑高度：多层建筑
• 建筑面积：47037平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统
• 水系统：双管制,同程式,异程式
• 送风方式：散流器送风
• 项目地址：安徽

附件详情

一、项目概要：
地上5层、地下1层，建筑高度23.7m。地上建筑面积约39216m2, 地下建筑面积约7960m2，总建筑面积约47037m2....
二、冷热源：
螺杆式风冷热泵机组。机组夏季冷冻水供回水温度 7/12°C，冬季空调热水供回水温度 45/40°C...
三、空调系统：
1.档案馆(库房部分)均每个库房单独设置风冷恒温恒湿精密空调机。
2.冷水系统：空调水系统采用两管制;空调冷热水立管为同程、异程式系统。
3.办公、培训等采用风机盘管加新风系统，展厅、剧场等大空间场所采用空调机组低速全空气系统...
四、通风系统：
1.汽车库设机械排烟系统，排烟系统与平时通风系统合用，排烟量按6次/时换气次数计算。
2.不满足自然排烟的内走道设机械排烟系统，排烟量按最大防烟分区120m3/h*m2计算...

编制于近代年 图纸共34张。

空调水平面图

供回水立管系统图

排烟系统图

剖面图

热泵系统系统图

空调机组安装大样图

第 1 张图

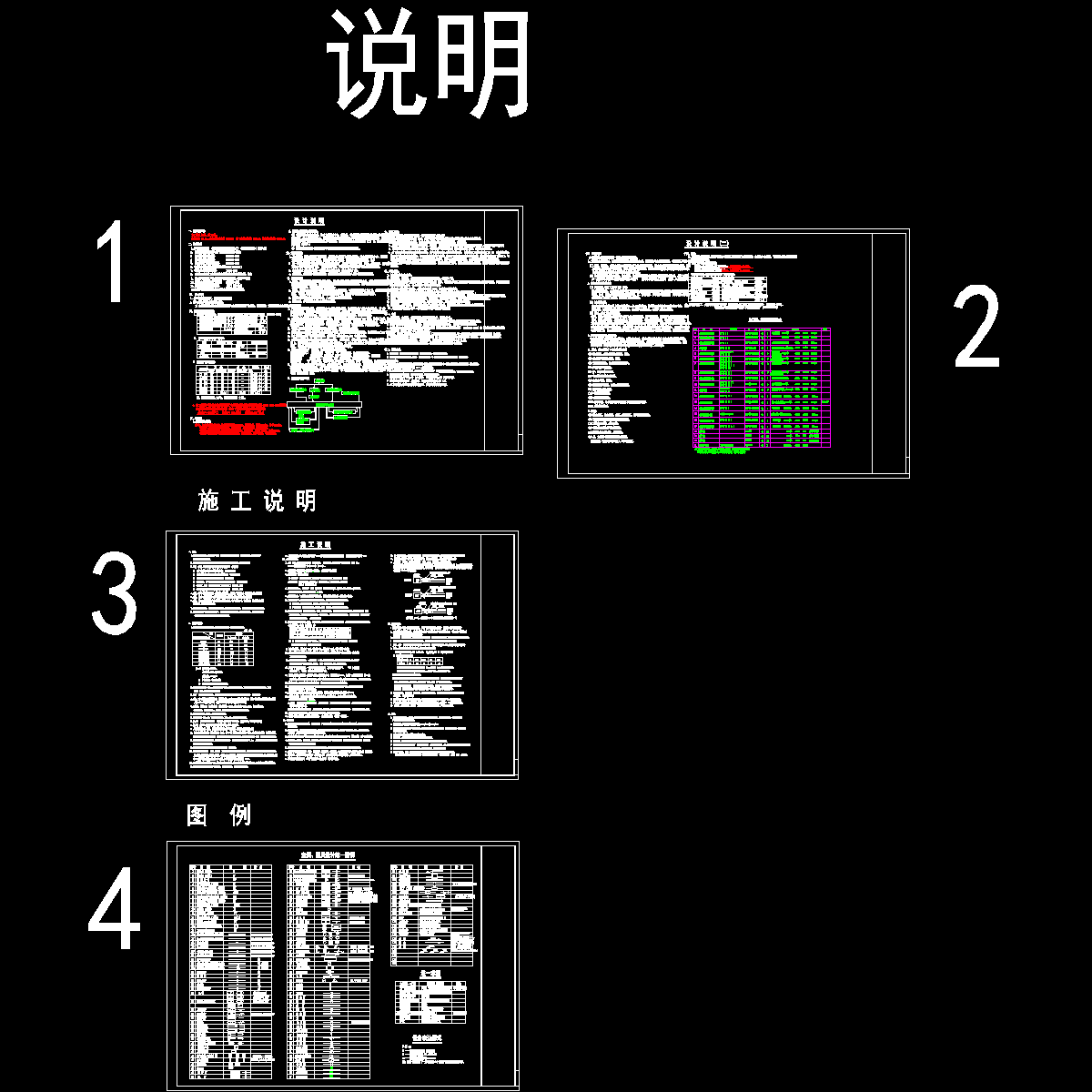

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
