一份12层商业综合体空调及通风排烟设计CAD施工图纸（VRV空调机组）

tyuxxjjgg · 发表于 2020-2-26 08:59:56

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计面积：20702.3平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：18张
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组,空气调节器
空调系统：全空气系统,空气-水系统,制冷剂系统
水系统：双管制,同程式
送风方式：散流器送风
项目所在地：安徽

附件详情

设计施工说明
图例

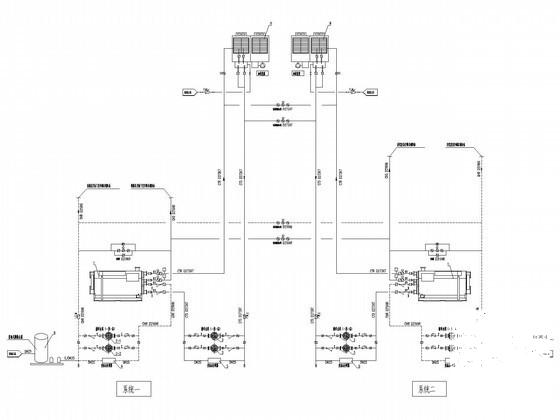

空调冷热源系统原理图
消防系统原理图

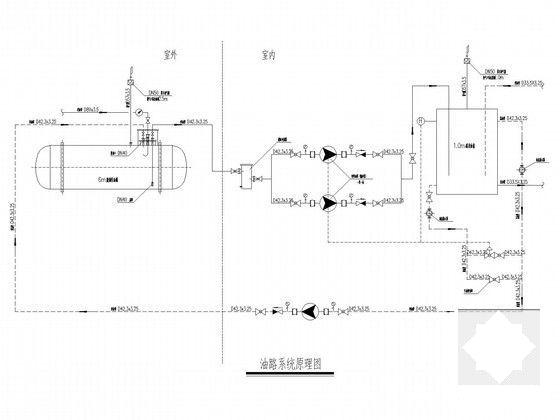

油路系统原理图

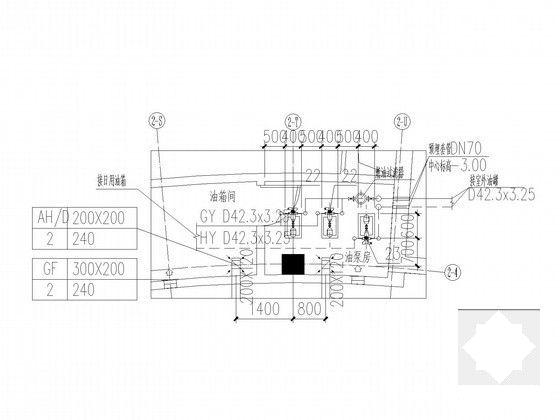

油路系统布置平面图

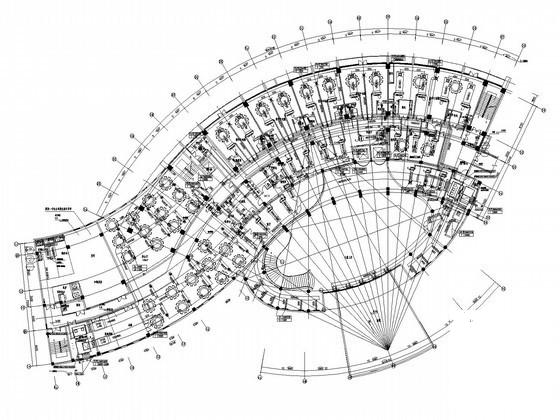

空调通风平面图

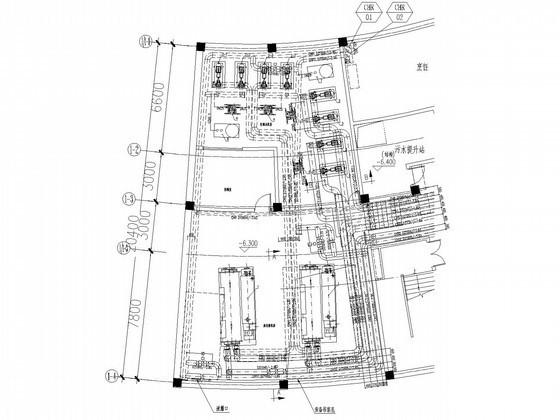

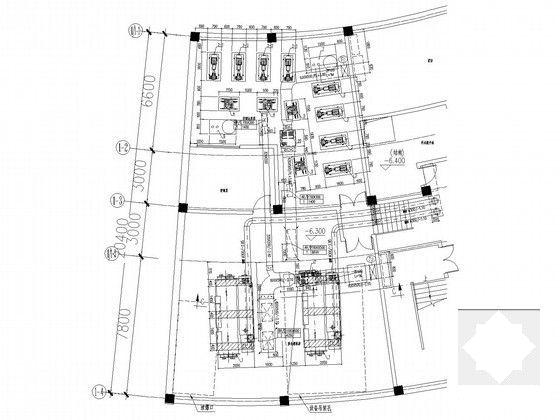

溴化锂机房及空调水泵房详图
......

附件详情

一、项目概要：
总建筑设计面积：20702.3m2,由主楼与会议中心两部分组成，主楼部分：共13层，总高度54.1m,总面积18762.7m。地上12层，面积16480.1m?；地下1层，面积2282.6m.....
二、冷热源：
冷热源选用2台直燃型溴化锂吸收式冷温水机组，制冷量872kW，制热量672kW，办公室冷热源选用变频、变冷媒流量（VRV）空调机组......
三、空调系统：
1.酒店大堂、宴会厅等大空间区域采用全空气低速送风系统。气流组织上送上（侧）回。送风口采用季节变流态旋流风口。
2.办公室、餐厅、包厢、按摩、健身等房间设风机盘管加新风空调系统，气流组织为顶送顶回。
3.客房采用风机盘管加新风空调系统，气流组织为侧送下回。
4.空调水系统采用二管制，垂直同程，水平同程......
四、通风排烟系统：
1.变电所设机械排风、自然进风系统。
2.生活水泵房、消防水泵房设机械排风系统。换气次数按4次/h换气计算。
3.溴化锂机房与空调水泵房设机械进排风系统。溴化锂机房通风量按12次/h换气计算......

图纸共18张。
