建筑类别:文化
-
建筑高度:多层建筑
-
建筑面积:5475.51平方米
-
地上层数:3层
-
地下层数:1层
-
设计年代:近代
-
负荷等级:二级,三级
-
接地方式:TN-S
-
项目地址:广西
-
强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
-
弱电设计:火灾自动报警系统,其它
概况:
本项目为广西某民族博物馆,地下一层建筑面积约为118.75平方米,为设备用房,博物馆为地上3层,建筑面积约为6356.76平方米;属多层民用公共建筑。
设计范围:
1)10/0.4kV变配电系统设计;
2)动力配电系统设计;
3)照明配电系统设计;
4)建筑物防雷、接地系统及安全措施;
5)火灾自动报警系统设计;
6)电视、电话、网络管线预埋设计;

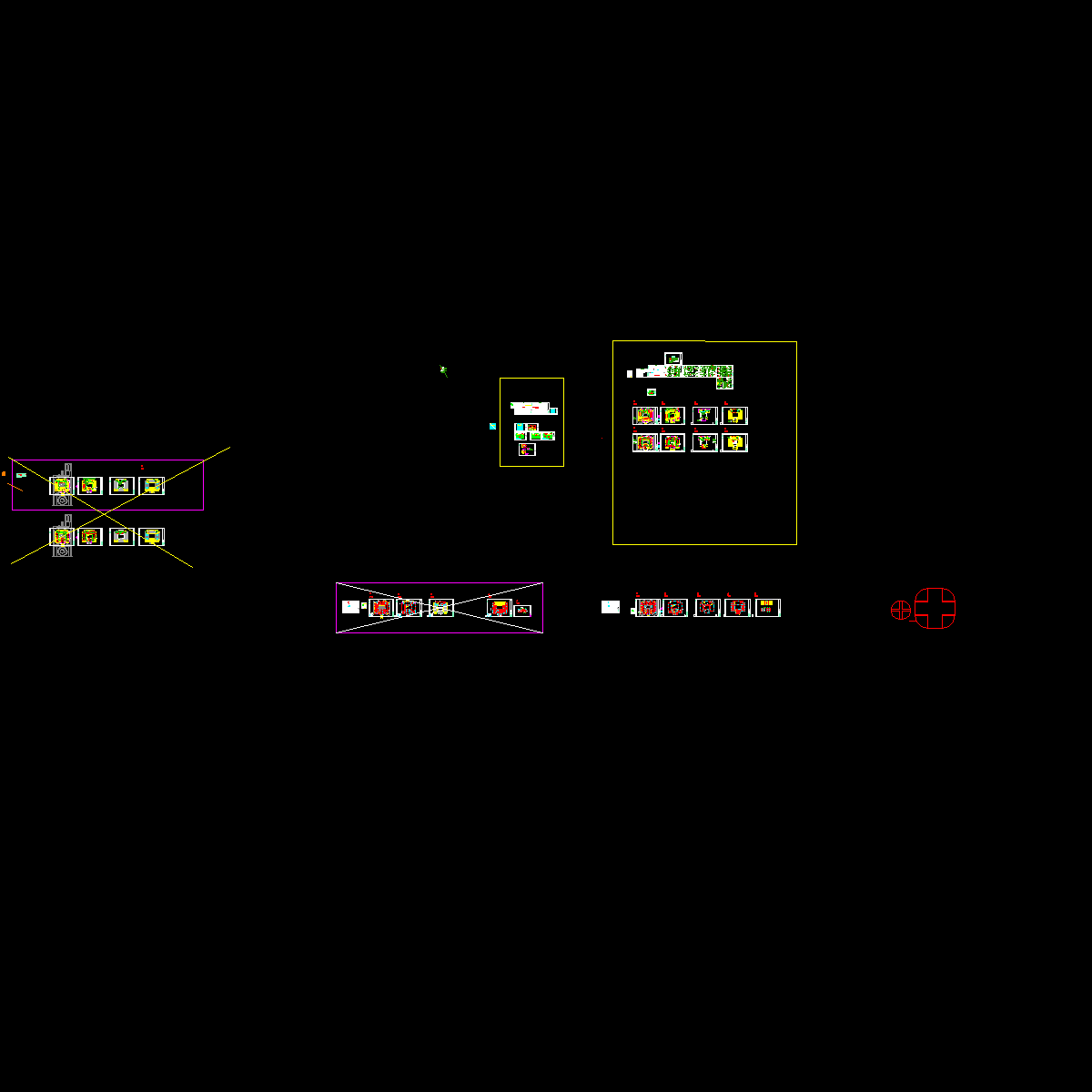

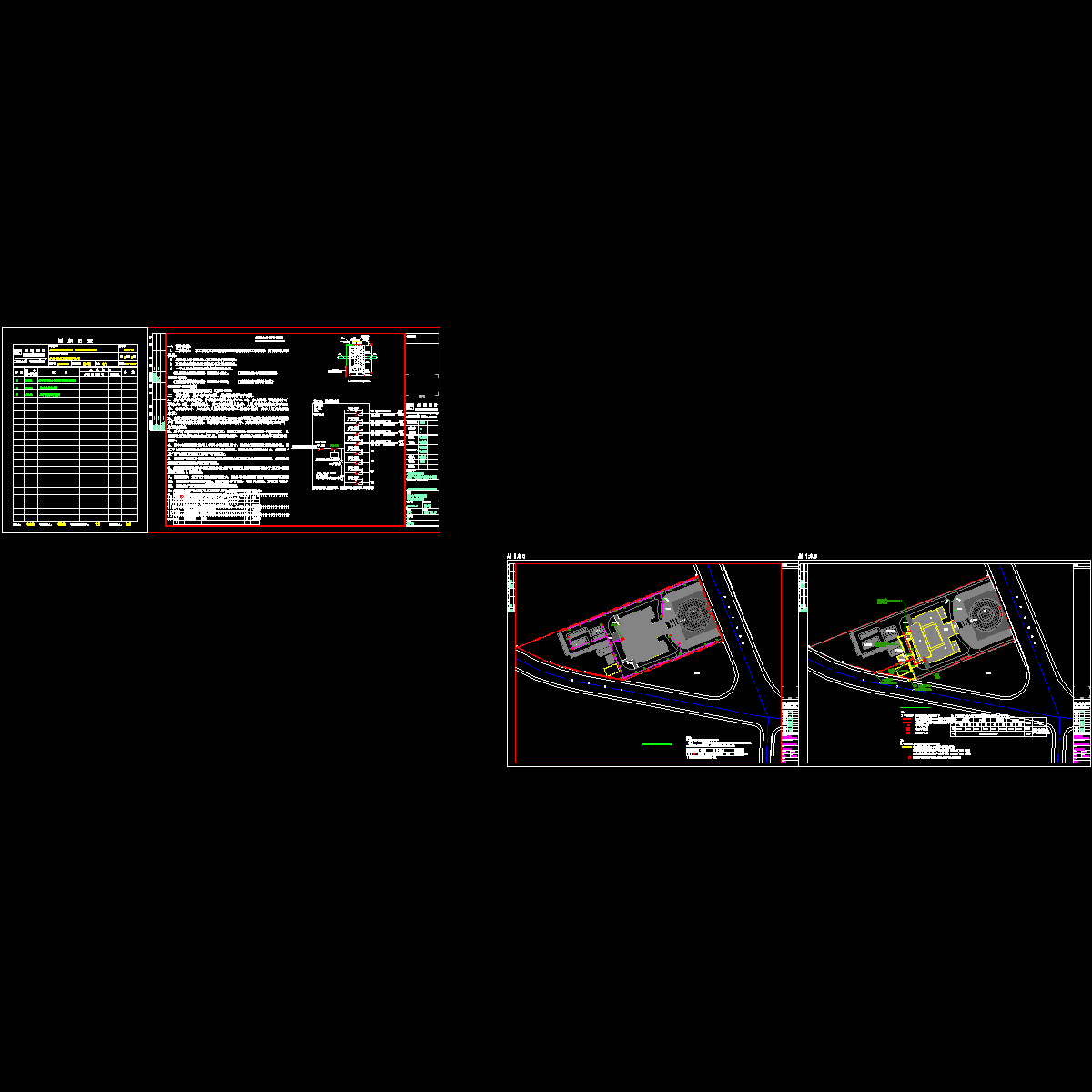

部分图纸摘录:
普通照明及应急照明平面图
动力及弱电平面图
消防平面图
配电箱平面图
低压配电系统图
10kV配电系统图
火灾自动报警及联动控制系统图
漏电火灾监控系统图
变电所设备平、剖面布置图
电视、电话、网络系统图
2017.10.27大化博物馆平面强电变配电.dwg
2017.10.27总平电气图.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
|
