一份6层单身公寓强弱电电气CAD施工图纸（三级负荷））(照明配电系统)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

二,设计范围

照明配电系统,屋面防雷及接地系统,电视电话系统。

三,供电设计

1,该项目负荷等级为三级.

2,该项目电源引自低压配电柜,电源电压380V/220V,室外电缆直埋进线,埋深-0.8M

3,低压配电系统对于照明及一般负荷采用放射式和树杆式结合的供电方式.

四,照明设计

1,宿舍照度以100LX计算.

五,设备安装及线路敷设

1.配电箱内部出线回路配置情况详见系统图.开关选用照明保护型,分支回路漏电电流为30mA,动作时间小于0.1s.

2,各种 电气设备 的安装高度:照明配电箱嵌入式安装安装高度,底边距地1.8米;所有的开关安装高度均为距地1.4米,

其他设备的选型及安装高度详见主要设备材料表备注栏.

3,宿舍采用节能型荧光灯为光源,且灯具需自带镇流器,补偿器,补偿后的功率因素不小于0.9.

4,建筑物内部配线除注明外,一般照明回路导线采用耐压500V型,应急电源线为阻燃耐压750型,规格及敷设方

式详见系统图及平面图标注.在非燃烧结构内暗敷时消防应急线路保护管至墙表的距离不小于30MM.一般照明回

路保护管至墙表间距不小于15MM.

5,三根导线不注根数,一般照明回路为三根导线,一般插座和单相空调插座为三根导线,应急回路3(4)根导线.

第 1 张图

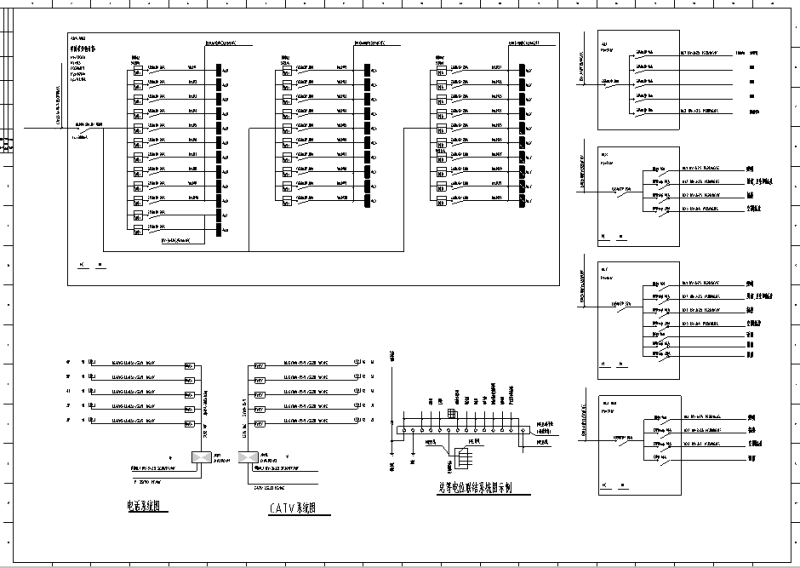

第 2 张图

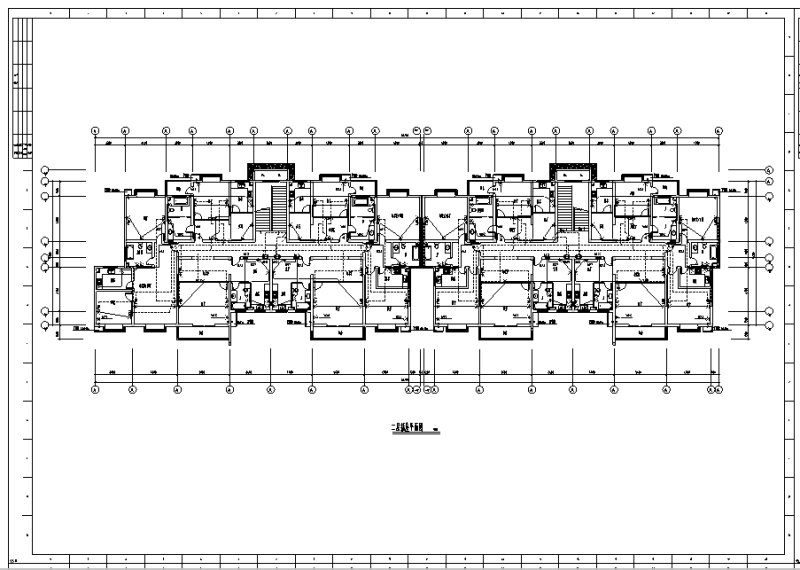

第 3 张图

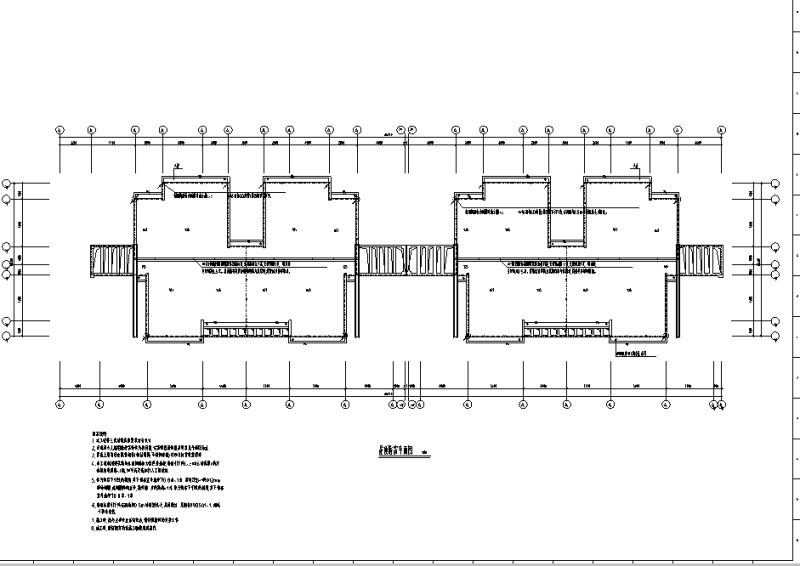

第 4 张图

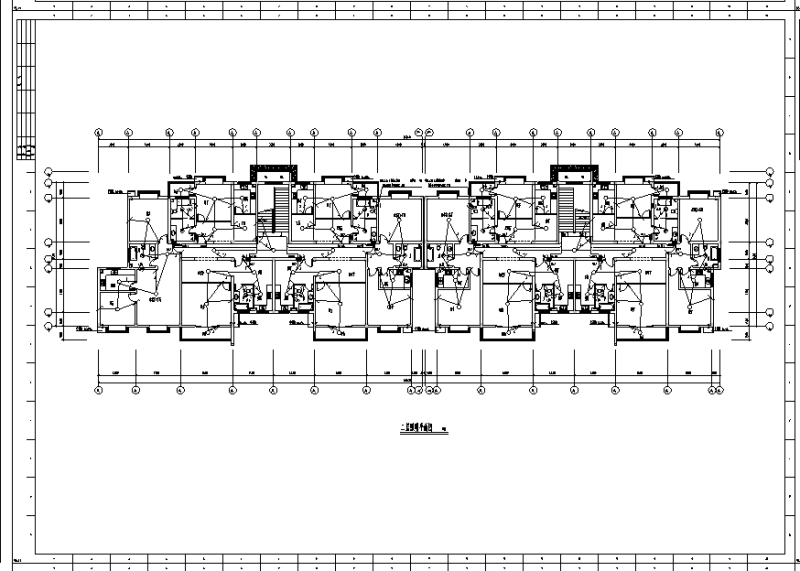

第 5 张图

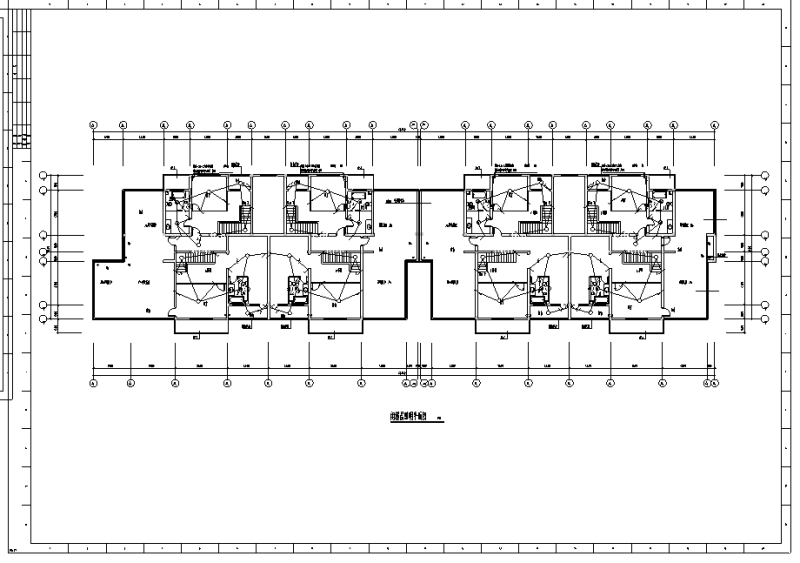

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
