19层国家级会议楼暖通空调设计全套CAD施工图(顶级院图纸大样多).dwg

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有

• 建筑类别：办公,宾馆,餐饮,其他

• 建筑高度：高层建筑

• 建筑面积：81680平方米

• 地上层数：19层

• 地下层数：3层

• 图纸设计深度：施工图

• 参考图纸：65张

• 设计年代：近代,近代

• 设计内容：空调,通风,采暖,防排烟,冷热源,机房,人防,其它

• 冷热源：市政热网,电动压缩式冷水机组,锅炉,空气调节器

• 空调系统：全空气系统,空气-水系统,制冷剂系统

• 采暖系统：热水辐射

• 水系统：变流量,四管制,异程式,闭式

• 节点大样：水泵,风机盘管,空气处理机组,管道支吊架

• 项目地址：北京

附件详情

• 设计施工总说明

• 图例

• 主要设备表

• 空调通风系统布置图

• 地面辐射采暖系统布置图

• 空调水系统布置图

• 机房层平面空调通风系统布置图

• 屋顶层平面空调通风系统布置图

• 空调冷源水系统流程图

• 空调热源水系统流程图

• 地板辐射采暖水系统流程图

• 低区空调末端水系统流程图

• 高区空调末端水系统流程图

• 防烟系统图

• 排烟系统图

• 空调水泵房及冷冻机房空调水系统管路

• 空调水泵房及冷冻机房空调水系统设备平面布置图

• 锅炉房空调水系统设备及管路平面布置图

• 换热机房一次热水系统管路平面布置图

• 空调机房平剖面详图

• 空调系统剖面详图

• 地下一层走道综合剖面图

• 地上层管线综合图

• 施工节点详图

• 防空地下室通风设计施工说明

• 人防主要设备表

• 平战结合通风系统布置图

• 人防通风系统原理图

• 一等人员掩蔽部进风口部平剖面详图

• 一等人员掩蔽部排风口部平剖面详图

• 移动电站通风系统平剖面详图

• 平时进风机房/平时排风机房/战时进风机房平剖面详图

附件详情

稿件为北京某国家级会议楼暖通空调设计全套施工图纸，由国内某顶级设计院设计。该会议楼总建筑面积81680平米，地上19层，地下3层，总建筑高度83米。冷耗指标0.110(kW/m2)，热耗指标0.065(kW/m2)。

设计范围：会议楼的通风、空调、防排烟系统设计，大堂地板辐射采暖设计以及节能环保措施。（含人防及冷热源机房设计）
对会议楼作集中空调设计；对地下室冷冻机房、水泵房、换热器室、变压器室、变电所、锅炉房、洗衣房等设备用房作机械通风设计；
消控中心、变压器室、变电所、无线覆盖机房、弱电进线室等电气设备用房设置独立冷热源的变制冷剂流量多联机空调系统；控制、值班室采用分体空调系统；
内走道等不具备自然排烟条件的区域设置机械排烟系统；靠外墙的楼梯间、前室（合用前室）采用自然排烟系统；不具备自然排烟条件的防烟楼梯间及其合用前室、消防电梯前室设置加压送风系统；对变压器室、变电所等设置气体灭火防护的区域，设置了灾后排风系统。地下车库设置机械通风兼排烟系统，其中人防区域设计平战结合通风系统；对卫生间、浴室等要求排风的房间作机械排风设计。

编制于近代年，图纸共65张。

空调热源水系统流程图

空调水泵房及冷冻机房空调水系统管路平面布置图

冷冻机房剖面图

一等人员掩蔽部进风口部

平时排风机房进风机房平面图

机房层平面图

地面辐射采暖系统布置图

空调冷源水系统流程图

换热机房空调水系统管路平面布置图


施工节点详图

空调通风平面图

空调机房大样图

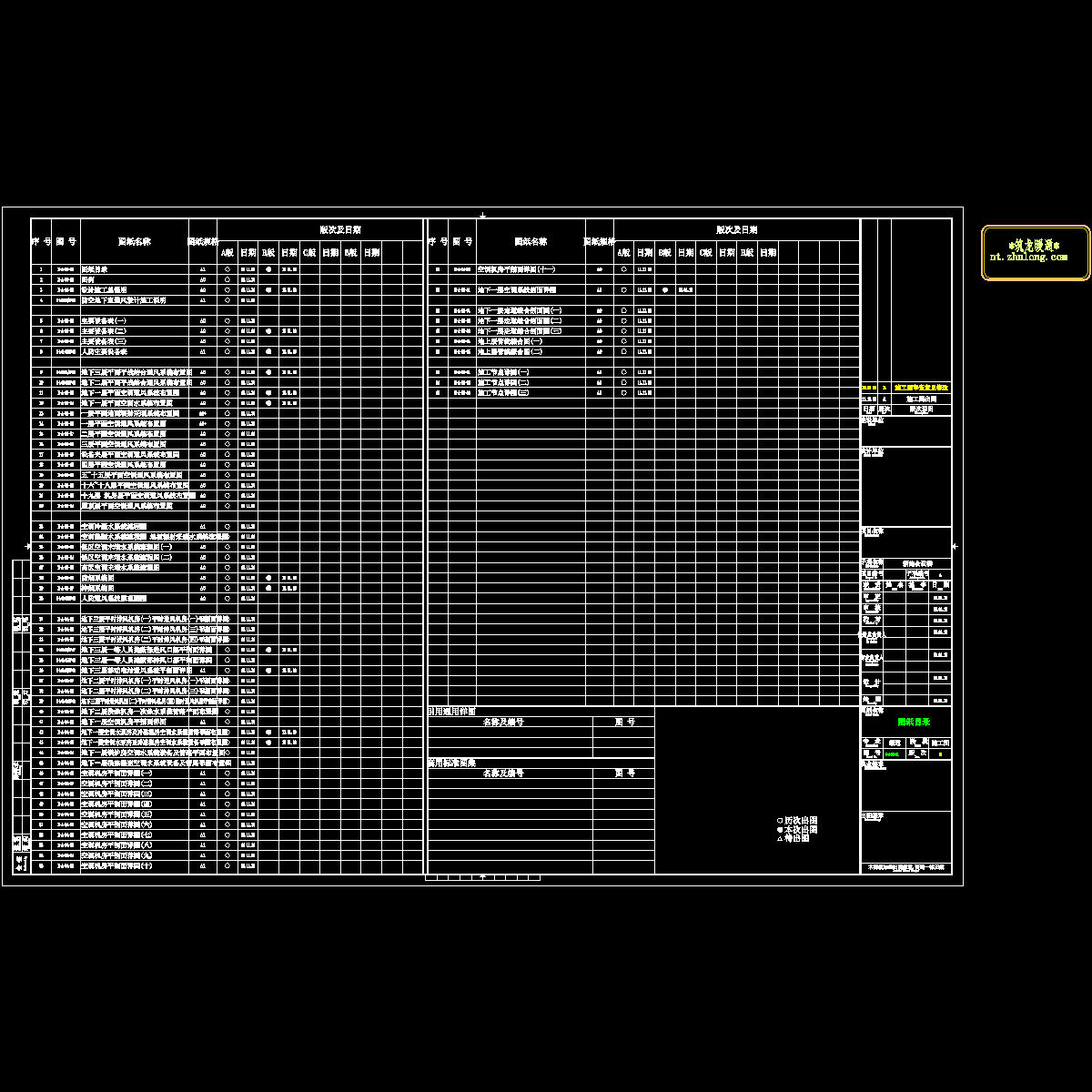

m-a-00(01).dwg

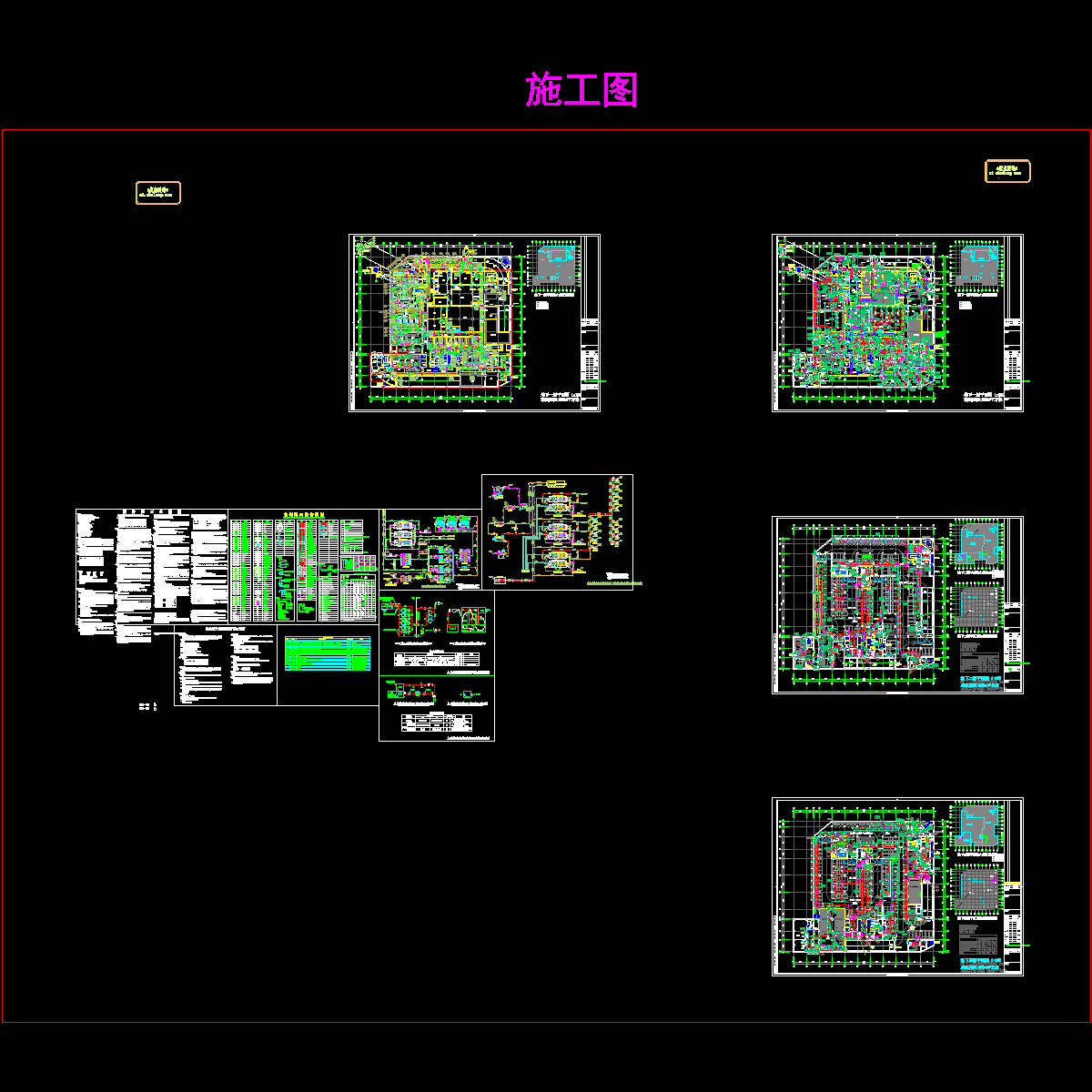

m-a-00(2~4) 01(4) 02(1~4) 03(1.2.8).dwg

m-a-01(01~03).dwg

m-a-02(05~14).dwg

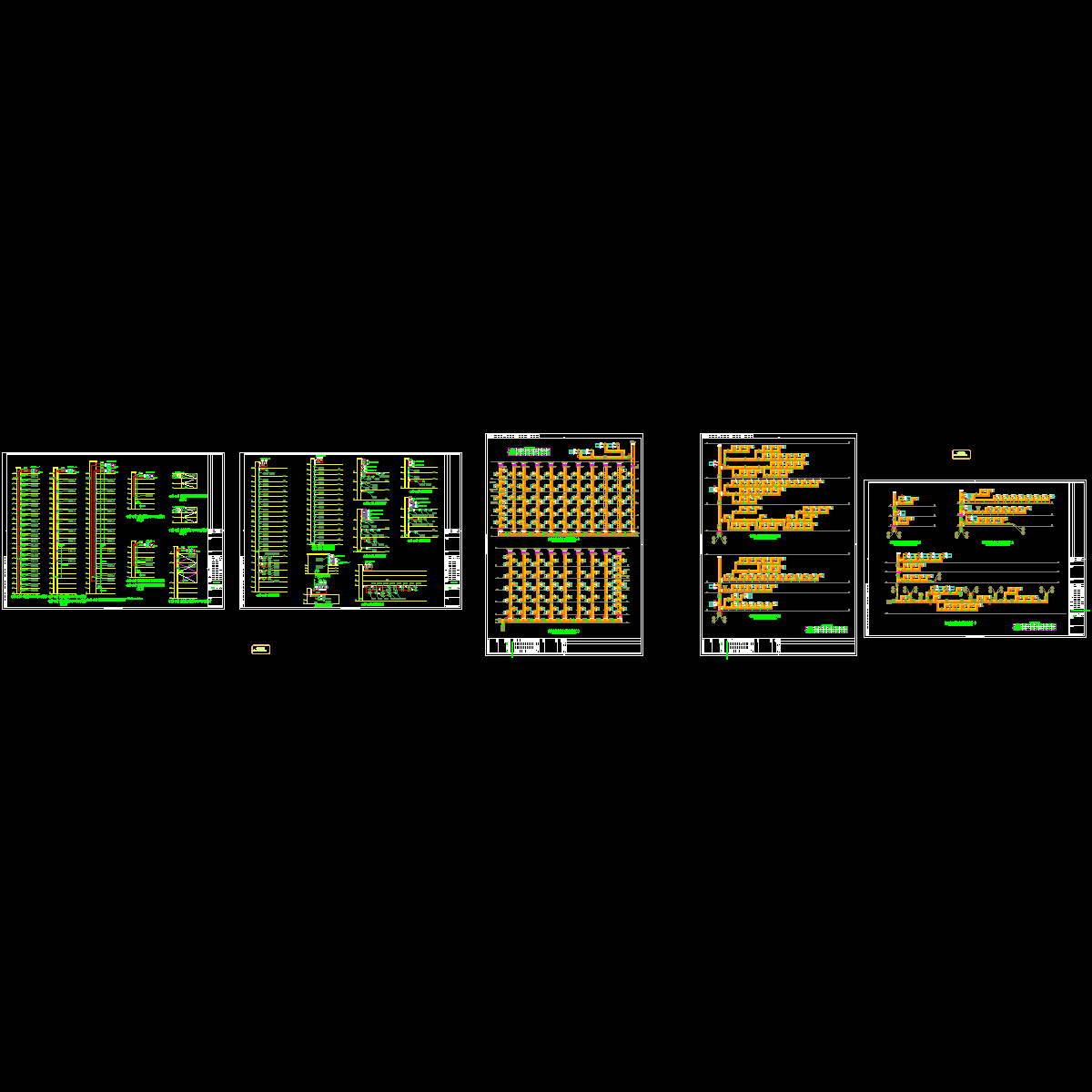

m-a-03(03~07).dwg

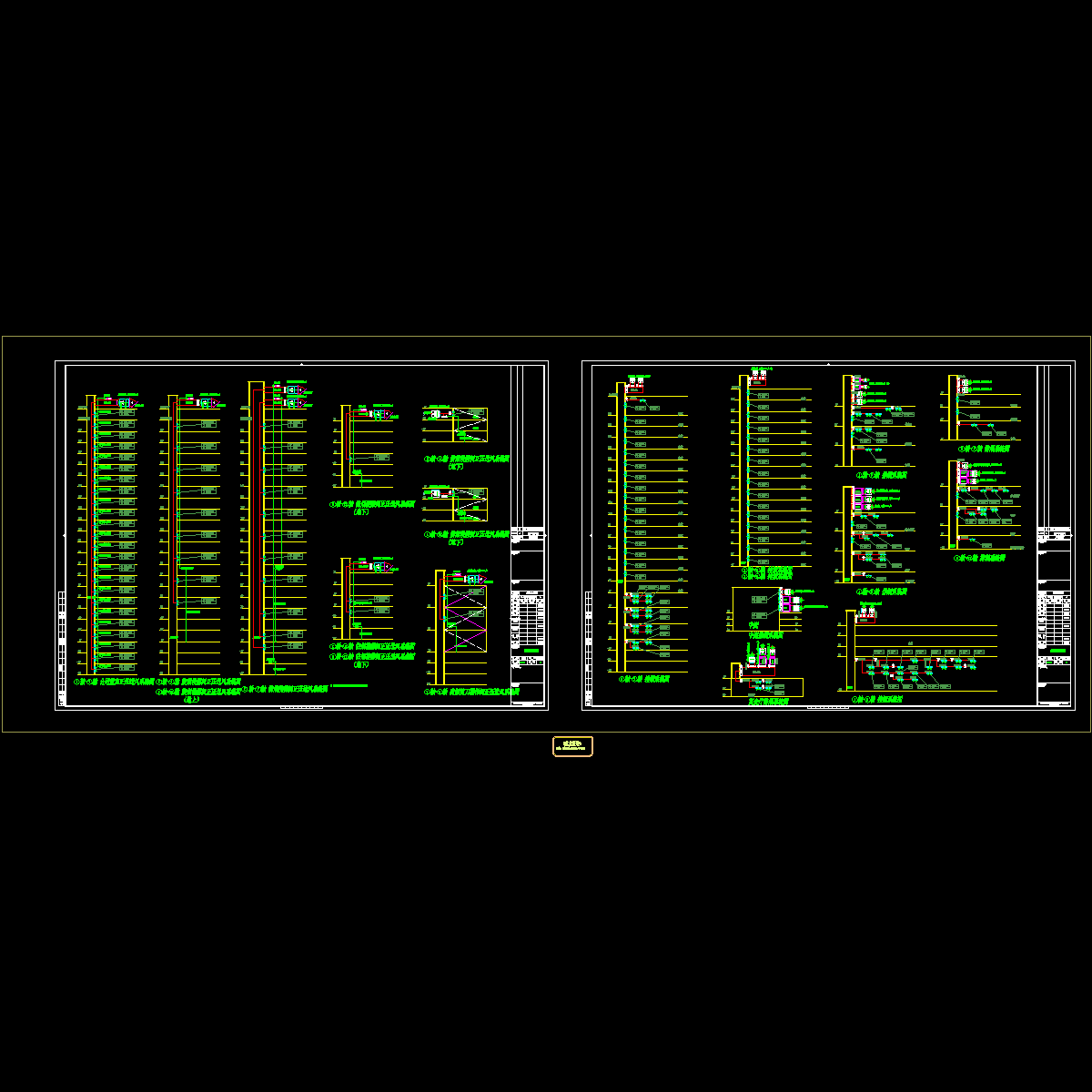

m-a-03-06~-07.dwg

m-a-04(16~26).dwg

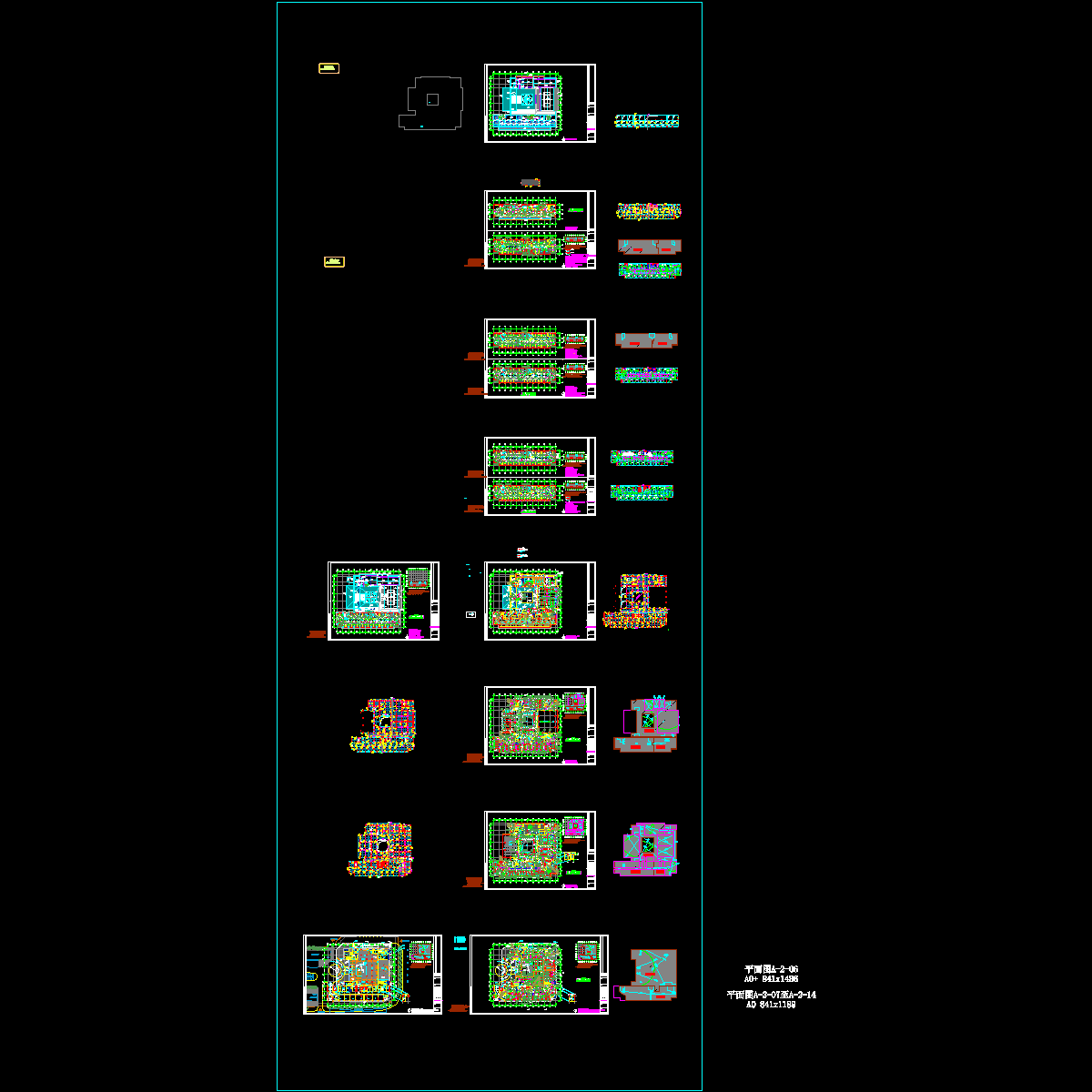

m-a-04(1~15) 05(1) 06(1~3).dwg

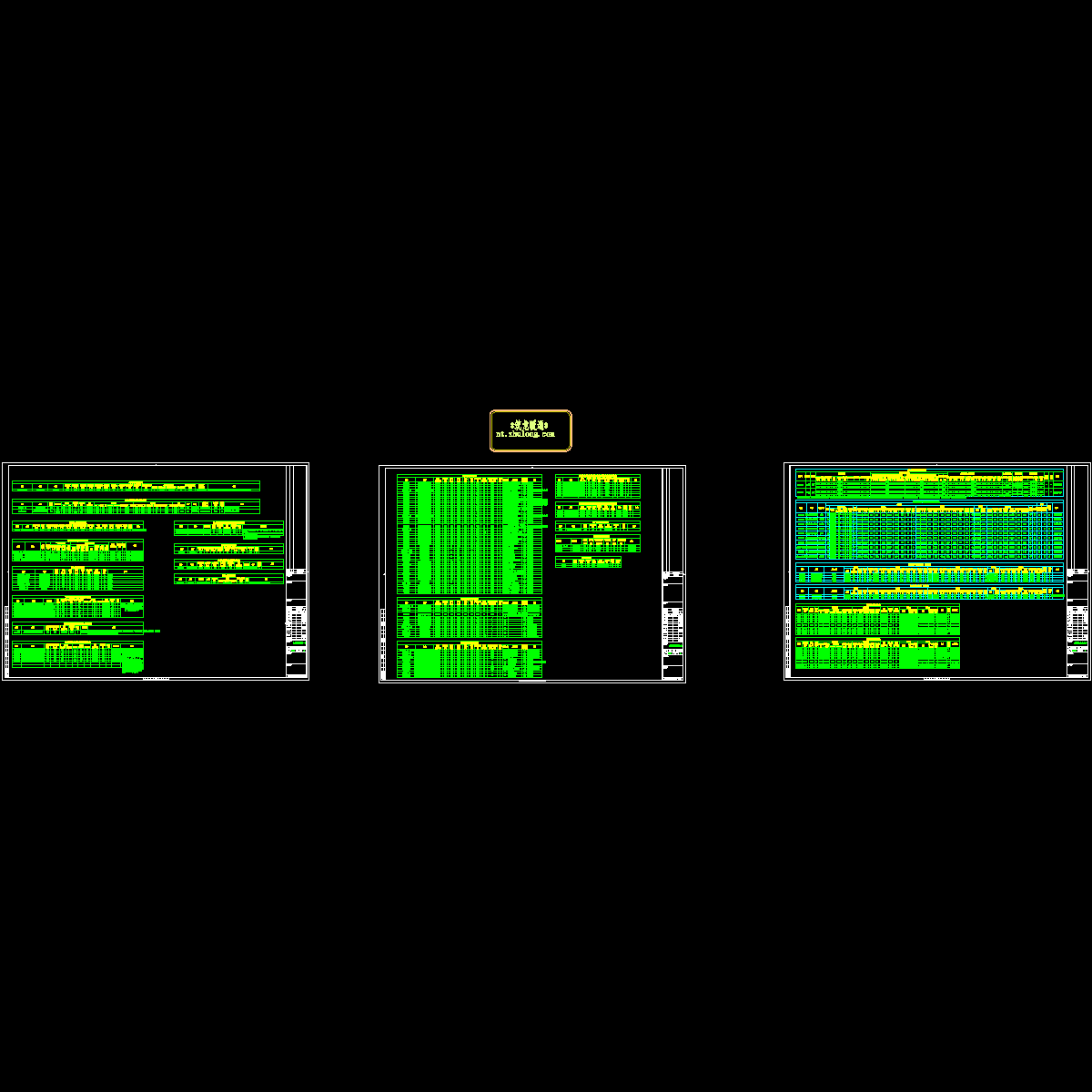

m-a-06(04~05).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
