[CAD]大厦配电室项目电气系统图纸(变压器保护).dwg

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、配置清单

103 项目【电力监控】配置清单汇总报价
序号	名称	规格型号	数量	单位	备注
1	智能装置	ESDTEK 智能装置	1	套
2	监控系统	ESDTEKEasycontrol 变配电监控系统	1	套
合计
智能装置配置清单及分项报价
序号	名称	规格型号	数量	单位	备注
配电室
1	智能仪表	ESDTEKEM600LED-T-RO2	107	台	配电柜
2	智能仪表	ESDTEKEM600LCD-TH-RO2	5	台	配电柜
3	中压保护	ESDTEKESL-411L-R 线路保护测控装置	1	台	配电柜
4	中压保护	ESDTEKESL-411B-R 变压器保护测控装置	2	台	配电柜
合计
备注： 1 、 智能装置安装在开关柜上，需要开孔安装，由开关柜厂负责开孔、安装、接线（包括工作电源线）；
变配电监控系统配置清单及分项报价
序号	名称	规格型号	数量	单位	备注
主站监控层（变配电值班室）
1	系统主机	DELLOPTIPLEX7020 （含操作系统）	1	台
2	显示器	DELL24" 宽屏 LED 背光液晶显示器	1	台
3	打印机	HPLJP1566A4/22P/1200DPI	1	台
4	UPS	SANTAK1KVA/30min （含阀控式铅酸蓄电池）	1	套
5	网络交换机	KIEN1000B 提供 8 个 10/100M 电口， 220VAC 电源，导轨安装	1	台
6	办公桌	尺寸 1800 × 1200 （桌面 700 ） × 760 ，材质：钢木结构。安放系统主机，包括 5 孔转换插座 2 个， 1 把椅子。	1	套
软件及工程
1	监控系统	ESDTEKEasycontrol 变配电监控系统后台软件包 (1 点，含通讯软件 )	1	套
2	应用软件	OFFICE2013	1	套
3	数据库软件	SQLServer2008	1	套
通讯设备层
1	串口服务器	EMU1216R-16 机架式 16 口 RS-422/485 串口服务器 220VAC 电源	1	台
2	串口服务器	EMU1208R-08 机架式 8 口 RS-422/485 串口服务器 220VAC 电源	1	台
3	通讯机柜	600*600*1200 （宽 * 深 * 高）	1	套
其他
1	材料费	线缆、配件及相关耗材（包括线缆、接线端子、相关配件等）	1	套
2	调试费	调试及培训 调试范围： 3 台中压保护装置， 112 台低压智能仪表， 2 台变压器温控仪， 2 台电容控制器， 2 套直流屏， 1 台柴油发电机控制器，要求以上设备具有 RS485 通讯接口， MODBUS-RTU 通讯协议。预留 OPC 协议转发	1	套

二、图纸展示

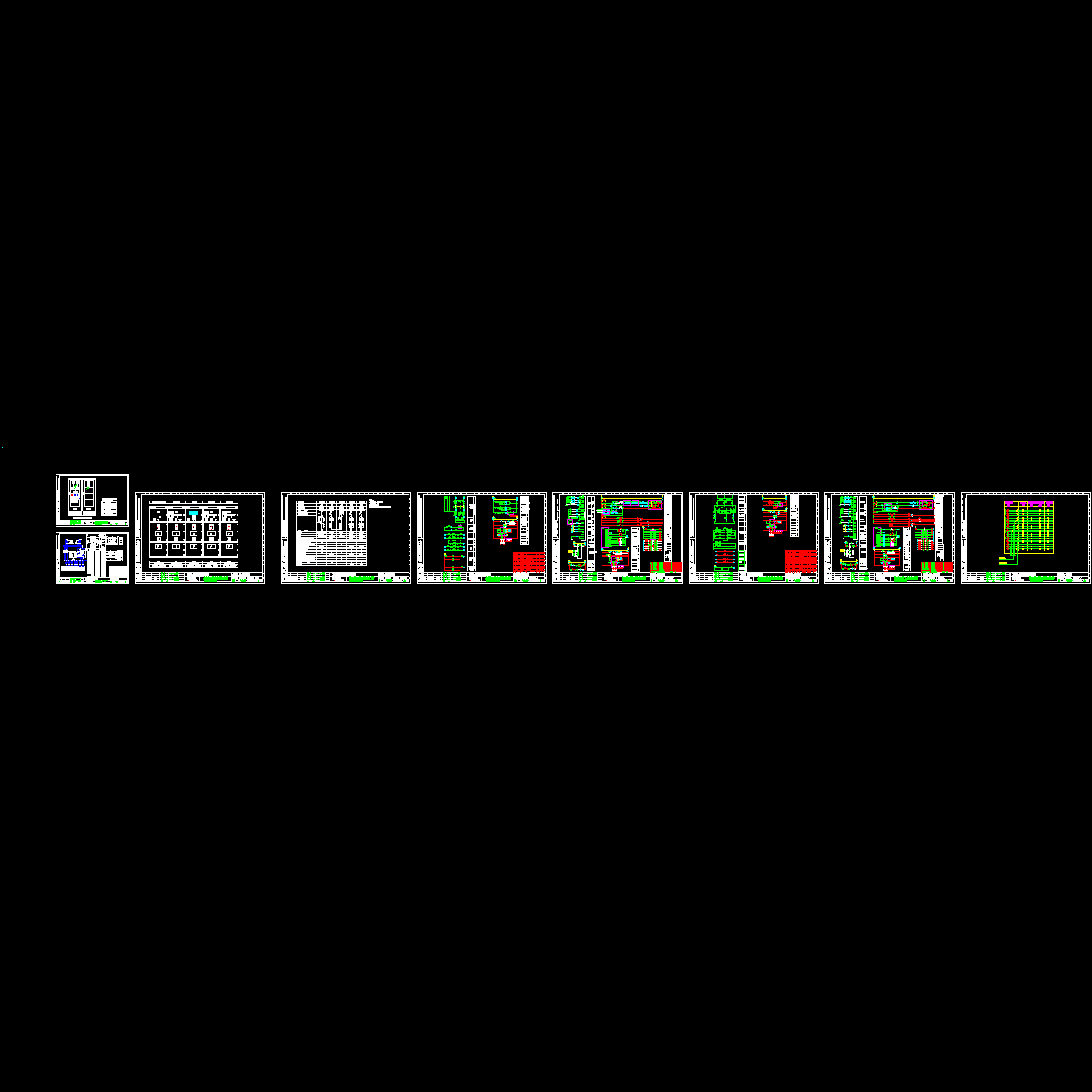

配电室项目效果图

AH1~AH5 柜布置图

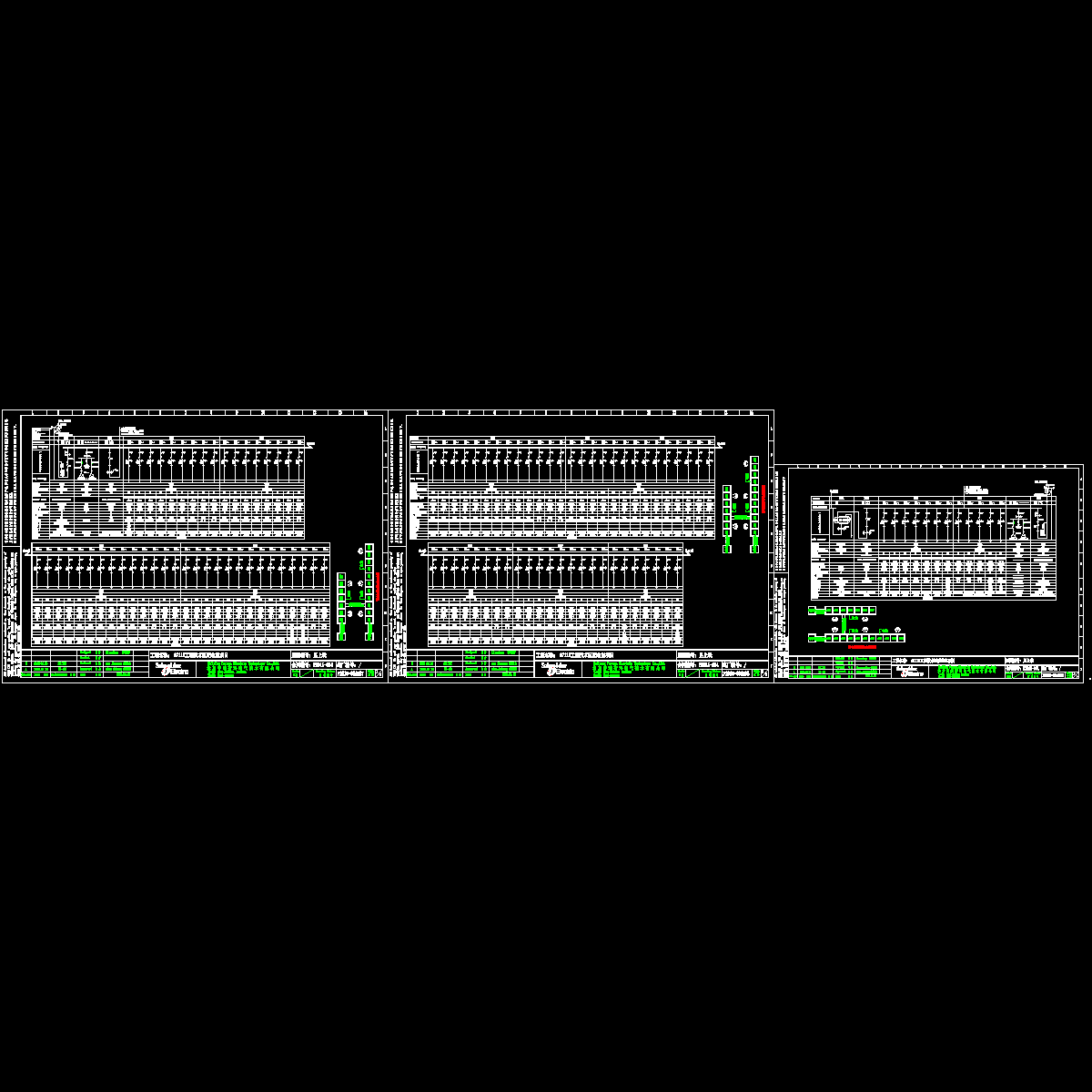

低压系统图

多功能仪表接线图

双电源接线图

直流屏面图

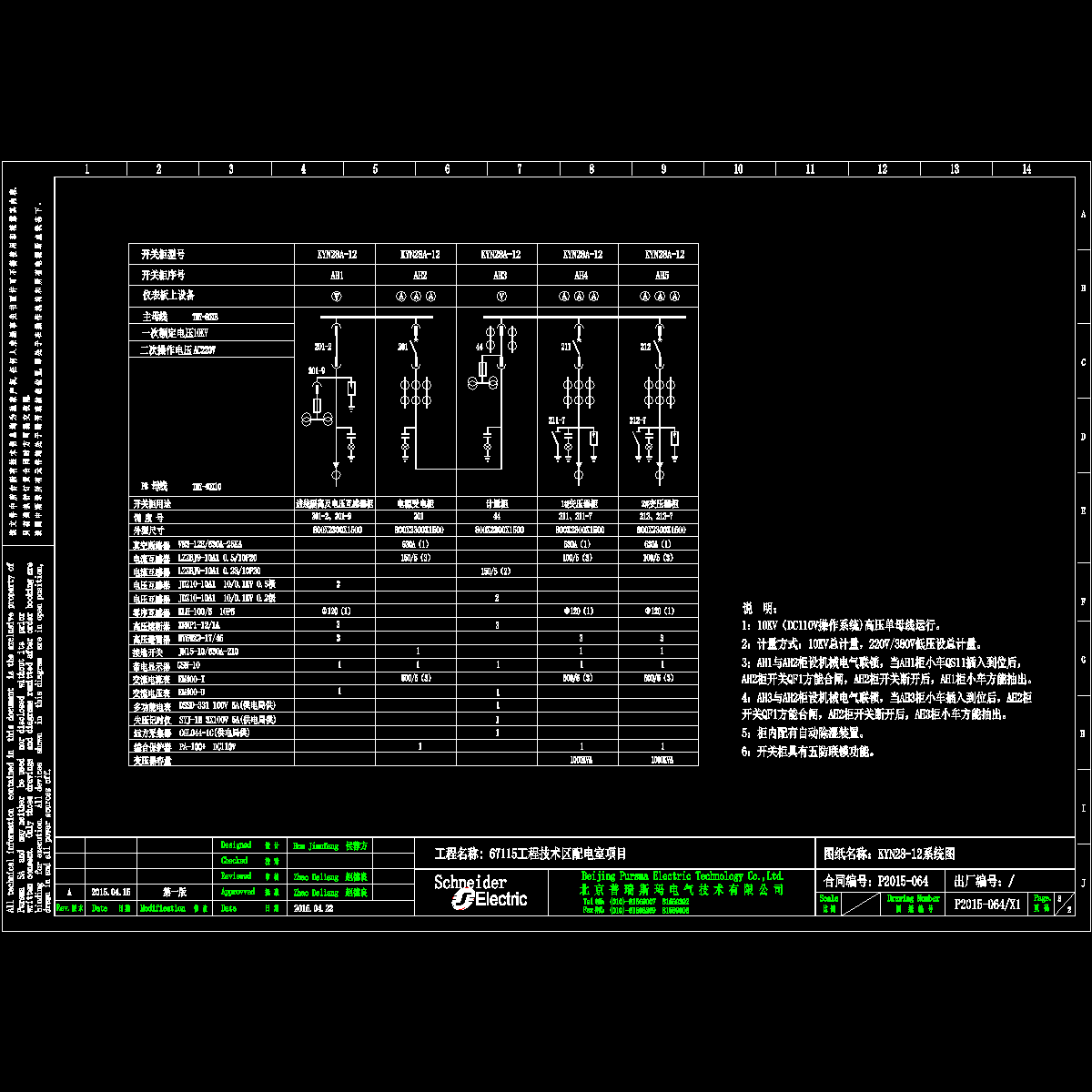

67115(kyn28)系统图纸.dwg

67115(mns)系统图纸.dwg

kyn28中压柜图纸(1).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
