超高层综合体建筑给排水消防CAD施工大样图(自动喷水灭火系统).dwg

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,商业
• 建筑高度：超高层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：40层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：分区供水
• 供水分区：四区以上
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 项目地址：安徽

附件详情

• 生活水箱剖面展开图
• 地下室给水系统图
• 卫生间排水管道轴测图
• 消火栓系统图
• 生活泵房及消防泵房大样图
• 避难层生活水箱大样图

附件详情

项目概要：
该项目包括地下车库、办公、集中商业及物业用房。
本建筑为一类综合楼，建筑高度131.20m，主楼地上40层，1-3层为办公门厅及餐饮，13/28层为避难层及设备转换层，其余为办公。1-2层为集中商业，3-4层为电影院
地下总建筑面积为14517.49平方米，共5个防火分区，属于一类汽车库，人防面积约13081平方米，二等人员掩蔽所。
设计内容：
生活给水系统、生活排水系统、消火栓给水系统、 自动喷水灭火系统、手提灭火器、气体灭火系统。
编制于近代年，共31张。

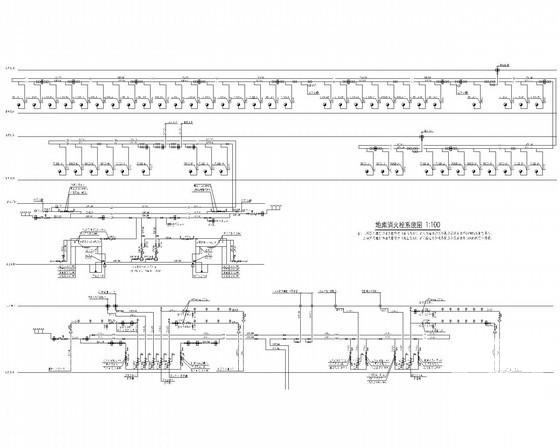

地库消火栓系统图

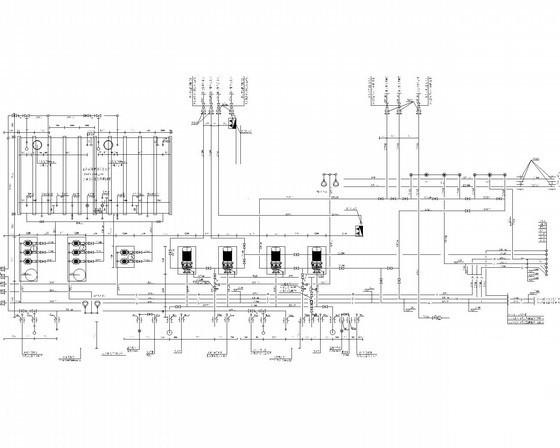

生活泵房及消防泵房大样图

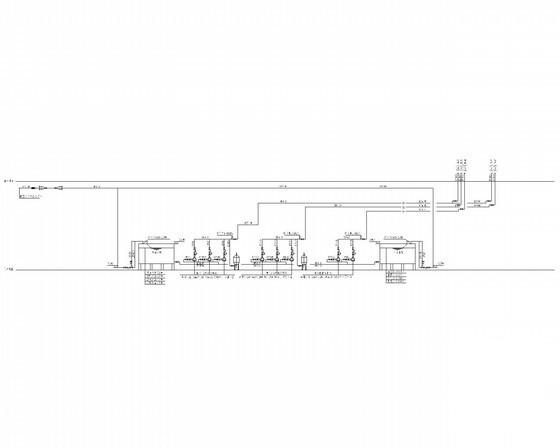

地下给水系统图

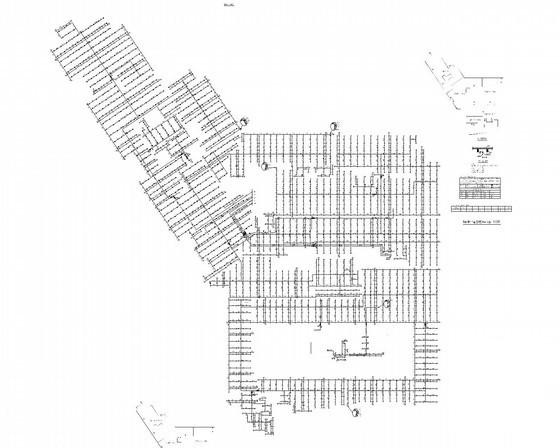

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
