一份15层高层宾馆电气设计CAD施工图纸(火灾自动报警系统)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑地上层数：17层
• 建筑地下层数：1层
• 参考图纸：30张
• 负荷等级：一级
• 火灾保护分级：一级
• 有线广播：火灾应急
• 接地方式：TT
• 项目所在地：上海
• 强电设计：低压配电
• 弱电设计：火灾自动报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为某宾馆电气改造项目，地下一层，地上十五层。设计范围包括：配电系统、照明系统、防雷接地系统、有线电视系统、闭路监控系统、电话网络系统、火灾自动报警系统等。

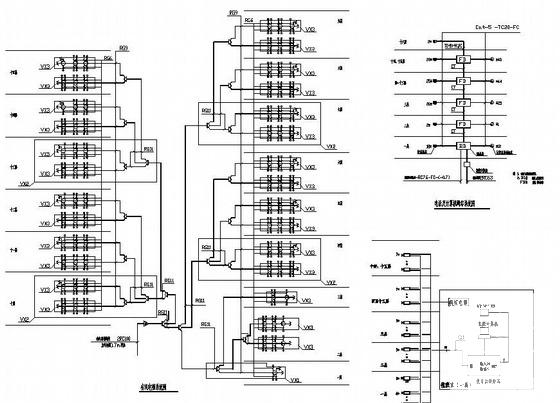

第 1 张图

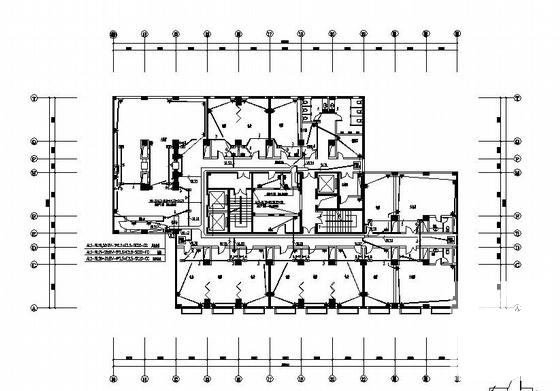

第 2 张图

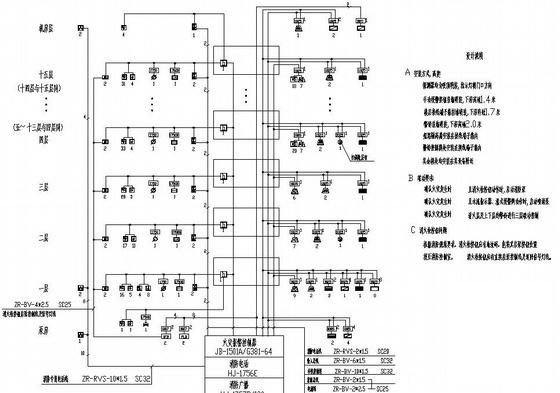

第 3 张图

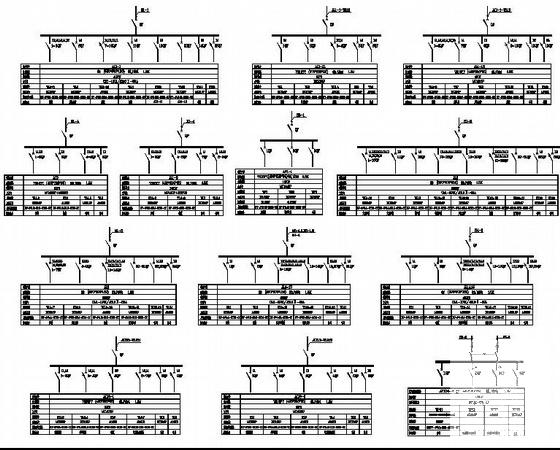

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
