一份文化广播传媒中心给排水CAD施工图纸(泵房管道系统图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,广播电视
• 建筑高度类型：高层建筑
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：49张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,雨淋系统
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：黑龙江

附件详情

• 给排水施工设计说明
• 给排水平面图
• 消防平面图
• 喷淋平面图
• 给排水管道系统原理图
• 雨水管道系统原理图
• 主楼消火栓管道系统图
• 裙房消火栓管道系统原理图
• 雨淋阀室大样图
• 污、废水管道系统图
• 生活、消防泵房 平面布置图
• 生活、消防泵房管道平面图
• 生活、消防泵房管道系统图
• 卫生间大样图

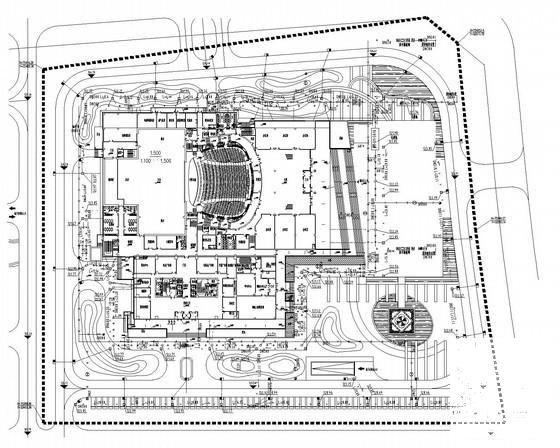

• 给排水总平面图

附件详情

项目概要：该项目系一栋地上17层、建筑高度76.35米(局部94.95米)的文广传媒中心,。该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
设计内容：生活给水系统、生活污、废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、雨淋系统、水幕系统、气体灭火系统。给水系统分为三个区，排水方式采用污废合流，室内消火栓用水量为40L/s，室外消防水量为30L/s。
，共49张图。

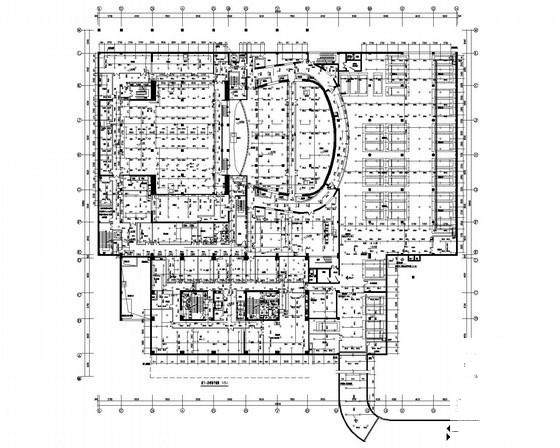

地下一层喷淋平面图

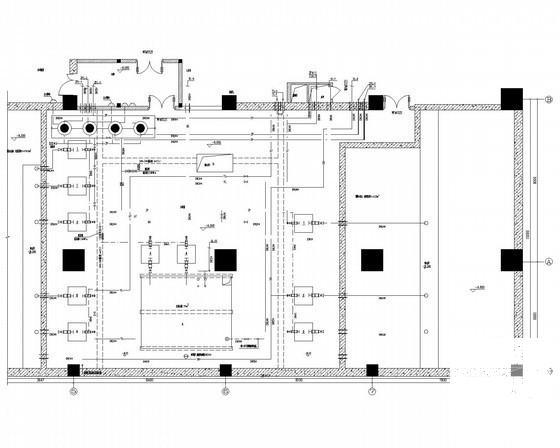

生活、消防泵房管道平面图

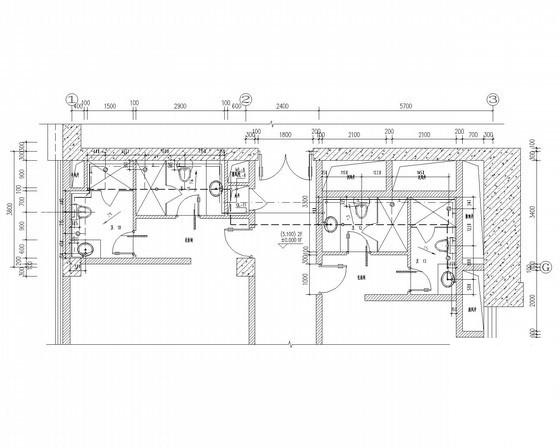

卫生间10-13给排水平面大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
