[CAD]哈大客运专线第二松花江特大桥下部结构施工组织设计.dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 项目地址：吉林
• 桥梁用途：铁路桥
• 长度类型：特大桥
• 桥梁总长度：9931m
• 水上、陆上桥梁：水上桥梁
• 围堰类型：钢板桩围堰
• 桥梁基础：钻孔灌注桩
• 计划工期：14月
• 质量目标：合格
• 附图及附表：组织机构图,工艺流程图,主要工程数量表,主要施工机具配置表
• 编制时间：近代

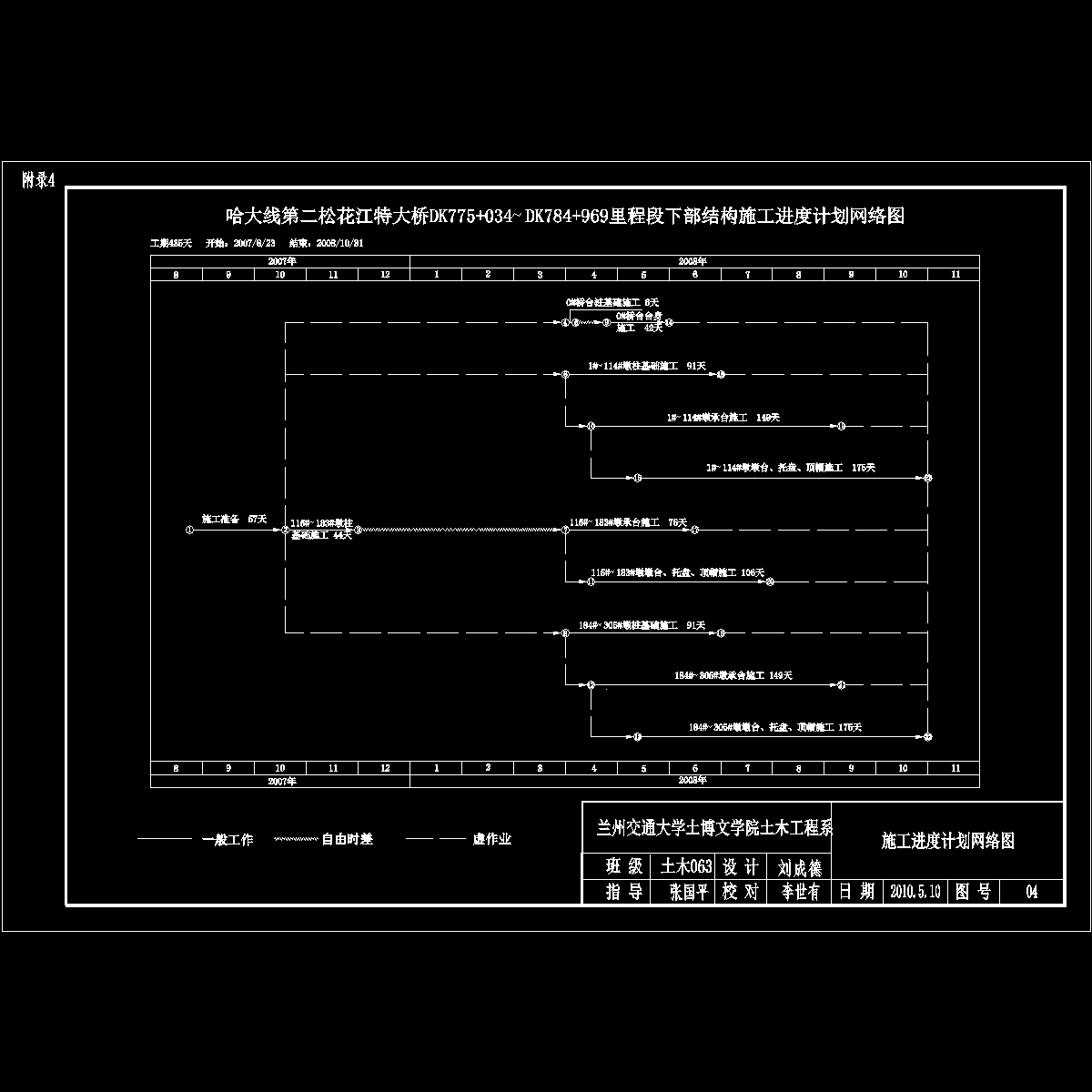

15.1网络图.dwg

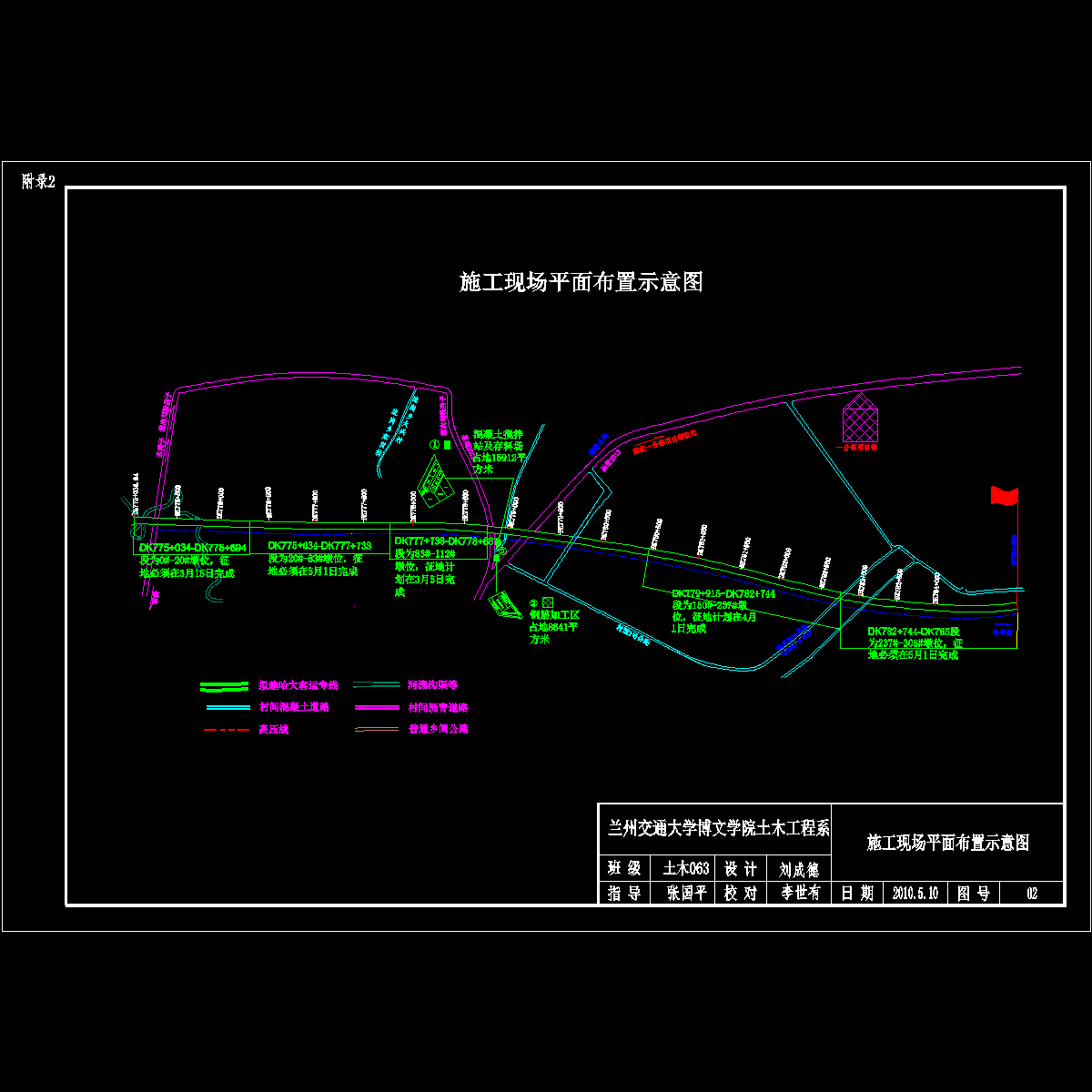

15.3施工现场平面布置示意图.dwg

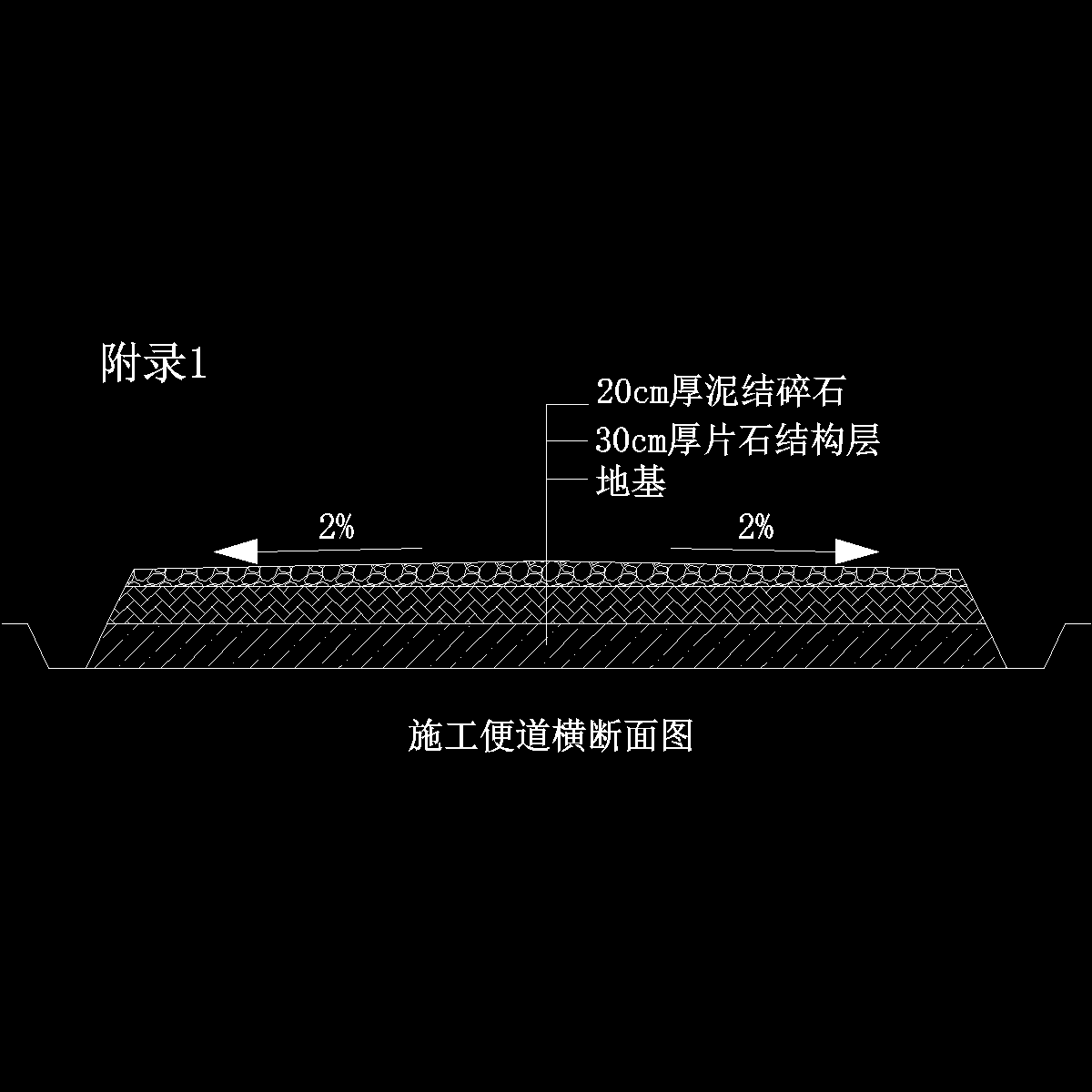

施工便道横断面.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
